20K型 ダクタイル鋳鉄ねじ込み形ゲートバルブ〈ボルテッドボンネット型〉
- 通常単価(税別)
- 21,259円～47,232円
- 税込単価
- 23,385円～51,955円
通常出荷日：4日目
強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。蒸気、高温水、それに埋設ラインのような、より安全性を...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
最高許容圧力表
単位：Mpa
| 最高 許容 圧力 | -10℃～+120℃の静流水 | 2.8 |
|---|---|---|
| -10℃～+220℃の蒸気・空気・油・脈動水 | 2.5 | |
| -10℃～+220℃のガス | 2.4 | |
| 300℃の蒸気・空気・油・脈動水 | 2.3 | |
| 350℃の蒸気・空気・油・脈動水 | 2.0 |
部品材料表
| 部品名 | 材料 |
|---|---|
| ボデー | FCD-S |
| ボンネット | FCD-S |
| ステム | SUS420J2 |
| ジスク | SCS1 |
| ボデーシートリング | SUS403 |
| グランド | SUS403 |
| グランドパッキン | 膨張黒鉛編組パッキン |
| ハンドル | FCD450-10 |
| ホイールナット | SS400 |
| ボンネットボルト | 炭素鋼 |
| ガスケット | 膨張黒鉛シートガスケット |
| ネームプレート | A1050P |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,259円 ( 23,385円 ) | 4日目 |
25,077円 ( 27,585円 ) | 4日目 |
29,301円 ( 32,231円 ) | 4日目 |
43,185円 ( 47,504円 ) | 4日目 |
47,232円 ( 51,955円 ) | 4日目 |

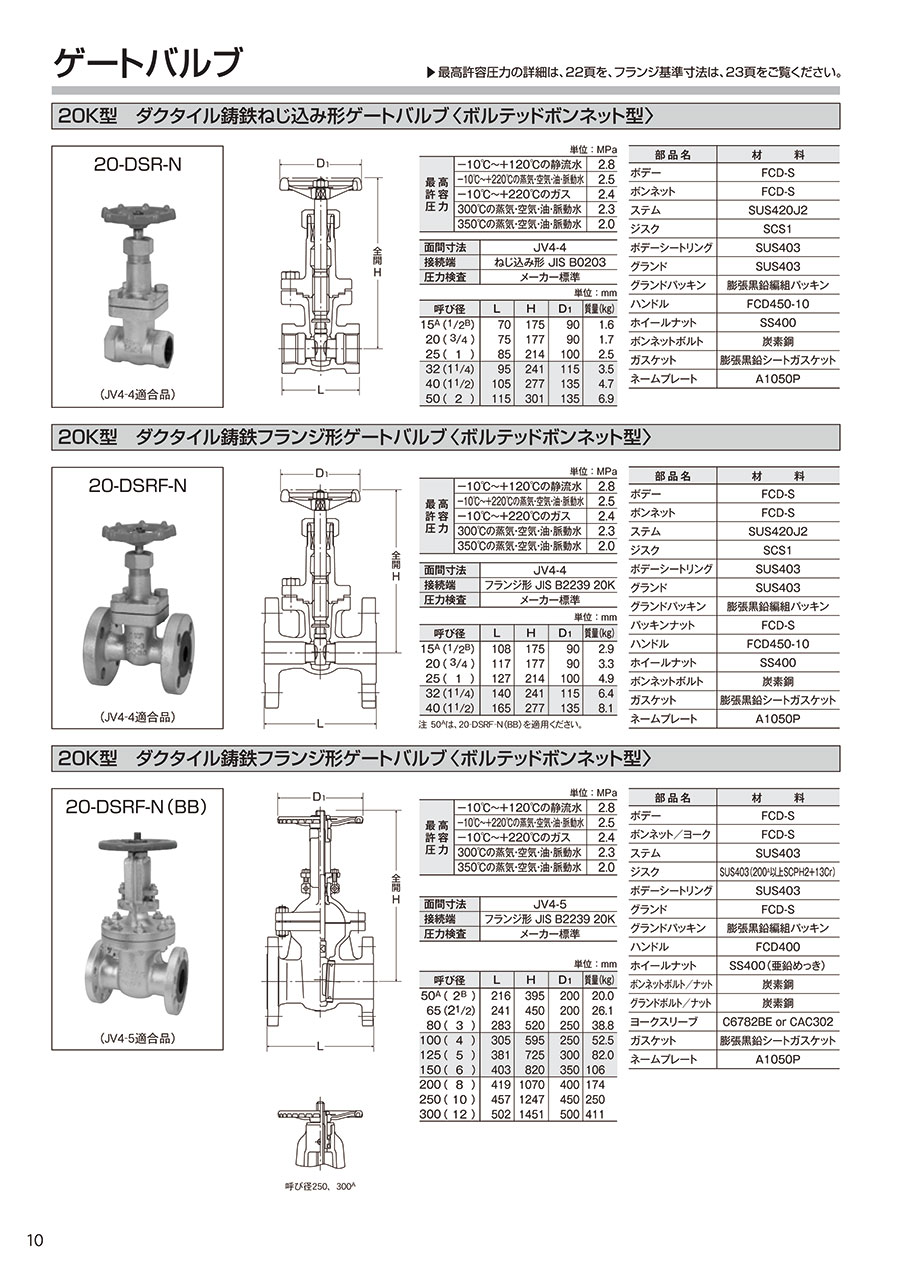

カタログ
20K型 ダクタイル鋳鉄ねじ込み形ゲートバルブ〈ボルテッドボンネット型〉のレビュー
この商品のレビューはありません
