16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉
- 通常単価(税別)
- 16,786円～36,630円
- 税込単価
- 18,465円～40,293円
通常出荷日：3日目
強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。蒸気、高温水、それに埋設ラインのような、より安全性を...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
| 面間寸法 | JV4-2 |
|---|---|
| 接続端 | フランジ形 JIS B2239 16K |
| 圧力検査 | メーカー標準 |
| 最高許容圧力（MPa） | -10℃～+120℃の静流水:2.2 |
| -10℃～+220℃の蒸気・空気・油・脈動水:2.0 | |
| -10℃～+220℃のガス:1.6 |
- 本製品は銅製ガスケットを使用しているため、アンモニア・アミン系などの流体には適しません。
部品材料表
| 部品名 | 材料 |
|---|---|
| ボデー | FCD-S |
| ボンネット | FCD-S |
| ステム | SUS420J2 |
| ジスク | SCS1 |
| ボデーシートリング | SUS403 |
| ユニオンナット | FCD-S |
| グランド | SUS403 or SUS420J2 |
| グランドパッキン | 膨張黒鉛編組パッキン |
| パッキンナット | FCD-S |
| ハンドル | FCD450 |
| ガスケット | C1100P-0 |
| ネームプレート | A1050P |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,060円 ( 18,766円 ) | 3日目 |
16,786円 ( 18,465円 ) | 3日目 |
19,434円 ( 21,377円 ) | 3日目 |
25,080円 ( 27,588円 ) | 3日目 |
27,904円 ( 30,694円 ) | 3日目 |
36,630円 ( 40,293円 ) | 3日目 |

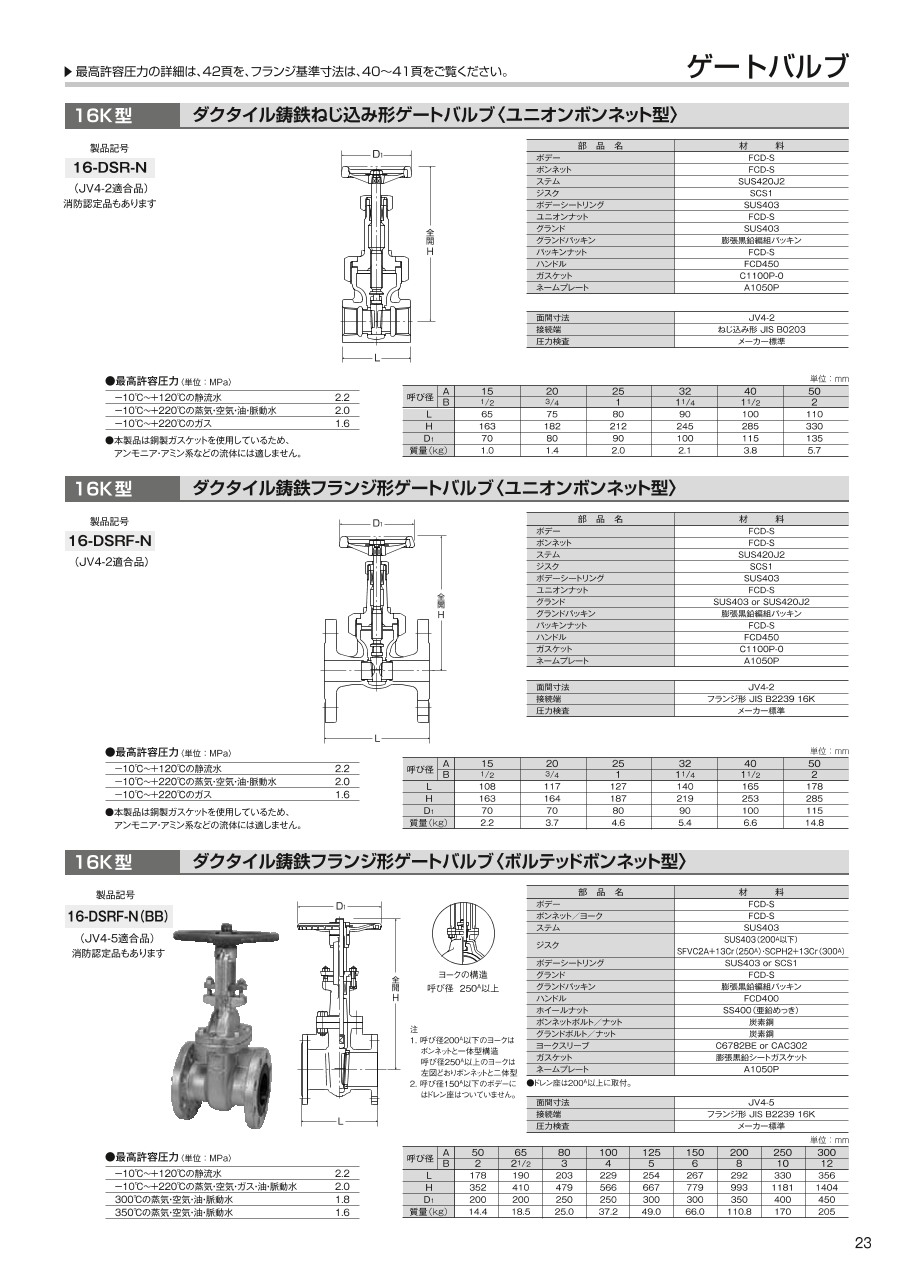

カタログ
