16K型 ダクタイル鋳鉄フランジ形グローブバルブ〈ユニオンボンネット型〉
- 通常単価(税別)
- 12,736円～35,162円
- 税込単価
- 14,010円～38,678円
強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。蒸気、高温水、それに埋設ライ...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
部品材質表
| 部品名 | 材料 |
|---|---|
| ボデー | FCD-S |
| ボンネット | FCD-S |
| ステム | SUS420J2 |
| ジスク | SUS403 |
| ボデーシートリング | SUS403 |
| グランド | SUS403 or SUS420J2 |
| グランドパッキン | 膨張黒鉛編組パッキン |
| パッキンナット | FCD-S |
| ハンドル | FCD450 |
| ホイールナット | SS400（亜鉛めっき） |
| ガスケット | C1100P-0 |
| ネームプレート | A1050P |
最高許容圧力
単位：MPa
| -10℃～+120℃の静流水 | 2.2 |
|---|---|
| -10℃～+220℃の蒸気・空気・油・脈動水 | 2.0 |
| -10℃～+220℃のガス | 1.6 |
規格表
技術情報・設計アイデア
| 面間寸法 | JV4-2 |
|---|---|
| 接続端 | フランジ形 JIS B2239 16K |
注意・禁止事項
本製品は銅製ガスケットを使用しているため、アンモニア・アミン系などの流体には適しません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,736円 ( 14,010円 ) | 3日目 |
12,997円 ( 14,297円 ) | 3日目 |
20,652円 ( 22,717円 ) | 3日目 |
21,853円 ( 24,038円 ) | 3日目 |
30,492円 ( 33,541円 ) | 3日目 |
35,162円 ( 38,678円 ) | 3日目 |

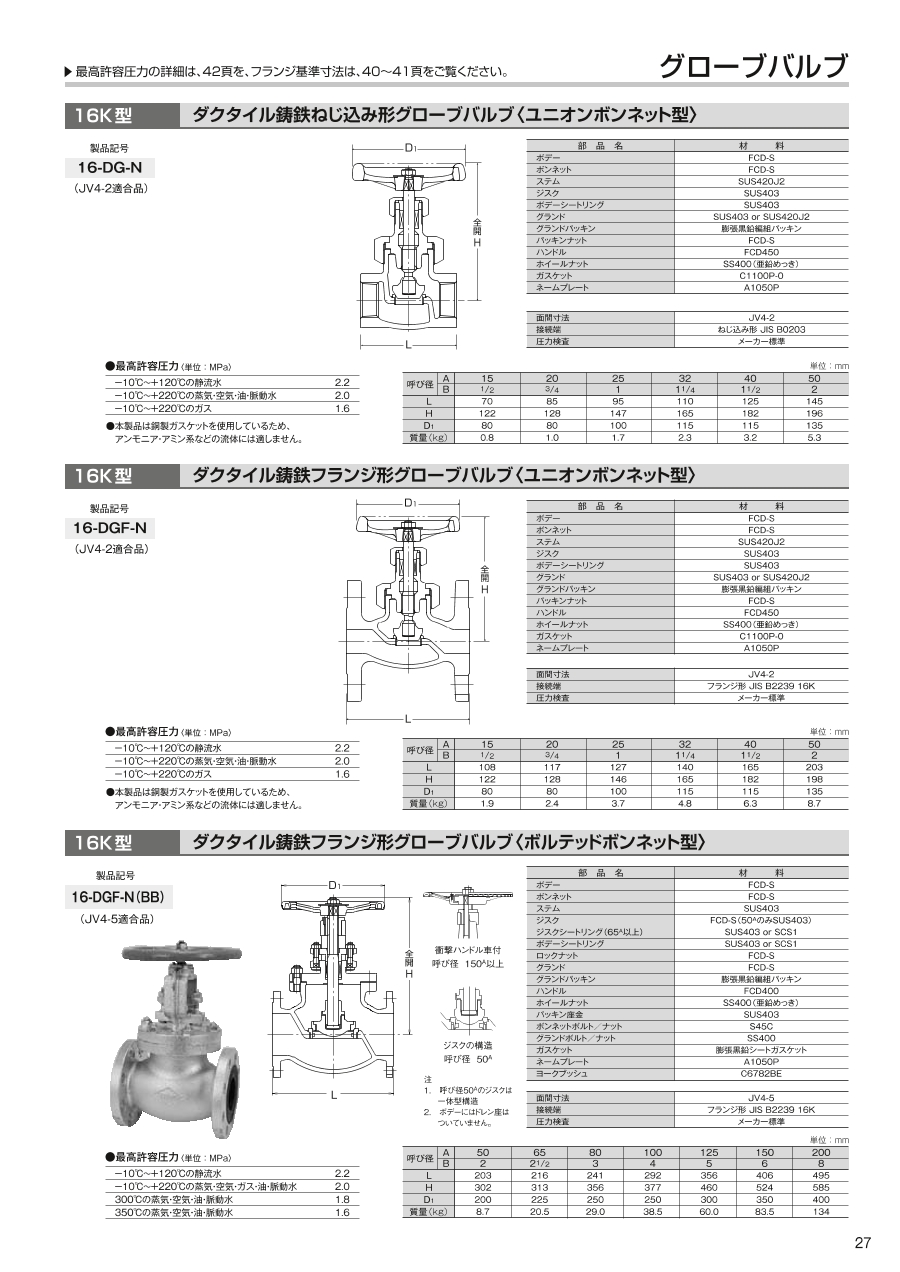

カタログ
16K型 ダクタイル鋳鉄フランジ形グローブバルブ〈ユニオンボンネット型〉のレビュー
この商品のレビューはありません
