東洋バルヴ

10K型青銅機器付属用ねじ込み形ボールバルブ

カタログ |

通常単価(税別): 3,405円～8,673円

税込単価: 3,746円～9,540円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：2 日目～

レバーハンドルの90°回転による素早い操作で開閉作動ができるボールバルブです。...

本体形状
ストレート
本体材質
CAC406
使用流体
水
呼び圧力
10K
ハンドル形状
蝶形ハンドル
使用温度範囲 (℃)
::100
操作方式
手動式
最高許容圧力詳細（100℃以下の冷温水） (MPa)
1.0

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B11

B21

B31

B41

B51

B61

製品仕様

最高許容圧力

100℃以下の冷温水 1.0MPa

材料

型番	B11	B51
弁箱	CAC406
ふた	CAC406
ボール	C3604BD （クロムめっき）	CAC3604BD （クロムめっき）
シート	PTFE
弁棒	C3531
Oリング	EPDM
ハンドル	ポリアセタール

製品仕様

B11

呼び径		d	d₁	L	H	D₁
A	B	d	d₁	L	H	D₁
15	（1/2）	R1/2	10	60	72	40
20	（3/4）	R3/4	12.5	67	74	40

接続端：テーパおねじ・テーパおねじ

B21

呼び径		d	D	d₁	L	H	D₁
A	B	d	D	d₁	L	H	D₁
15	（1/2）	R1/2	G1/2	10	60	72	40
20	（3/4）	R3/4	G3/4	12.5	64	74	40

接続型：テープおねじ・平行おねじ

B31

呼び径		d	D	d₁	L	H	D₁
A	B	d	D	d₁	L	H	D₁
15	（1/2）	R1/2	Rc1/2	10	54	72	40
20	（3/4）	R3/4	Rc3/4	12.5	63	74	40

接続端：テーパおねじ・テーパめねじ

B41

呼び径		d	d₁	L	H	D₁
A	B	d	d₁	L	H	D₁
15	（1/2）	Rc1/2	10	56	72	40
20	（3/4）	R3/4	12.5	67	74	40
25	（1）	Rc1	14.5	70.5	75.5	40

接続端：テーパめねじ・テーパめねじ

B51

呼び径		d	D	d₁	L	H	D₁
A	B	d	D	d₁	L	H	D₁
15	（1/2）	Rc1/2	G1/2	10	62	72	40
20	（3/4）	Rc3/4	G3/4	12.5	68	74	40
25	（1）	Rc1	G1	14.5	75.5	75.5	40

接続端：テーパめねじ・平行おねじ

B61

呼び径		d	D	d₁	L	L₁	L₂	H	D₁
A	B	d	D	d₁	L	L₁	L₂	H	D₁
15	（1/2）	Rc1/2	R1/2	10	87.5	26.5	61	72	40
20	（3/4）	Rc3/4	R3/4	12.5	107	32	75	74	40
25	（1）	Rc1	R1	14.5	113	34	79	75.5	40

接続端：テーパめねじ・ニップル付

型番リスト

表示件数

型番

供給側接続種類

供給側配管ねじの呼び B呼称(A呼称)

制御側接続種類

制御側配管ねじの呼び B呼称(A呼称)

(mm)

最小発注数量

[Rc(R)] R	[1/2B] 1/2B(15A)	[Rc(R)] R	[1/2B] 1/2B(15A)	60	72	1個
[Rc(R)] R	3/4B(20A)	[Rc(R)] R	3/4B(20A)	67	74	1個
[Rc(R)] R	[1/2B] 1/2B(15A)	G	[1/2B] 1/2B(15A)	60	72	1個
[Rc(R)] R	3/4B(20A)	G	3/4B(20A)	64	74	1個
[Rc(R)] R	[1/2B] 1/2B(15A)	[Rc(R)] Rc	[1/2B] 1/2B(15A)	54	72	1個
[Rc(R)] R	3/4B(20A)	[Rc(R)] Rc	3/4B(20A)	63	74	1個
[Rc(R)] Rc	[1/2B] 1/2B(15A)	[Rc(R)] Rc	[1/2B] 1/2B(15A)	56	72	1個
[Rc(R)] Rc	3/4B(20A)	[Rc(R)] Rc	3/4B(20A)	67	74	1個
[Rc(R)] Rc	1B(25A)	[Rc(R)] Rc	1B(25A)	70.5	75.5	1個
[Rc(R)] Rc	[1/2B] 1/2B(15A)	G	[1/2B] 1/2B(15A)	62	72	1個
[Rc(R)] Rc	3/4B(20A)	G	3/4B(20A)	68	74	1個
[Rc(R)] Rc	1B(25A)	G	1B(25A)	75.5	75.5	1個
[Rc(R)] Rc	[1/2B] 1/2B(15A)	[Rc(R)] R	[1/2B] 1/2B(15A)	87.5	72	1個
[Rc(R)] Rc	3/4B(20A)	[Rc(R)] R	3/4B(20A)	107	74	1個
[Rc(R)] Rc	1B(25A)	[Rc(R)] R	1B(25A)	113	75.5	1個

通常単価(税別) (税込単価)	通常出荷日

3,532円 ( 3,885円 )	8日目
3,416円 ( 3,758円 )	8日目
3,405円 ( 3,746円 )	8日目
3,893円 ( 4,282円 )	4日目
3,532円 ( 3,885円 )	8日目
3,780円 ( 4,158円 )	8日目
3,483円 ( 3,831円 )	4日目
3,893円 ( 4,282円 )	4日目
5,330円 ( 5,863円 )	4日目
3,532円 ( 3,885円 )	8日目
3,640円 ( 4,004円 )	4日目
4,697円 ( 5,167円 )	8日目
5,546円 ( 6,101円 )	8日目
6,546円 ( 7,201円 )	4日目
8,673円 ( 9,540円 )	8日目

詳細情報

基本情報

基本情報

レバーハンドルの90°回転による素早い操作で開閉作動ができるボールバルブです。
【特長】
・流体封止機構に方向性がなく配管ミスがない。
・長期間にわたって封止性能の維持が可能。
・配管スペースの節約。
・低い操作トルク。
・他の型式のバルブに比べ圧力損失が極めて少ない。
・維持費がかからない。

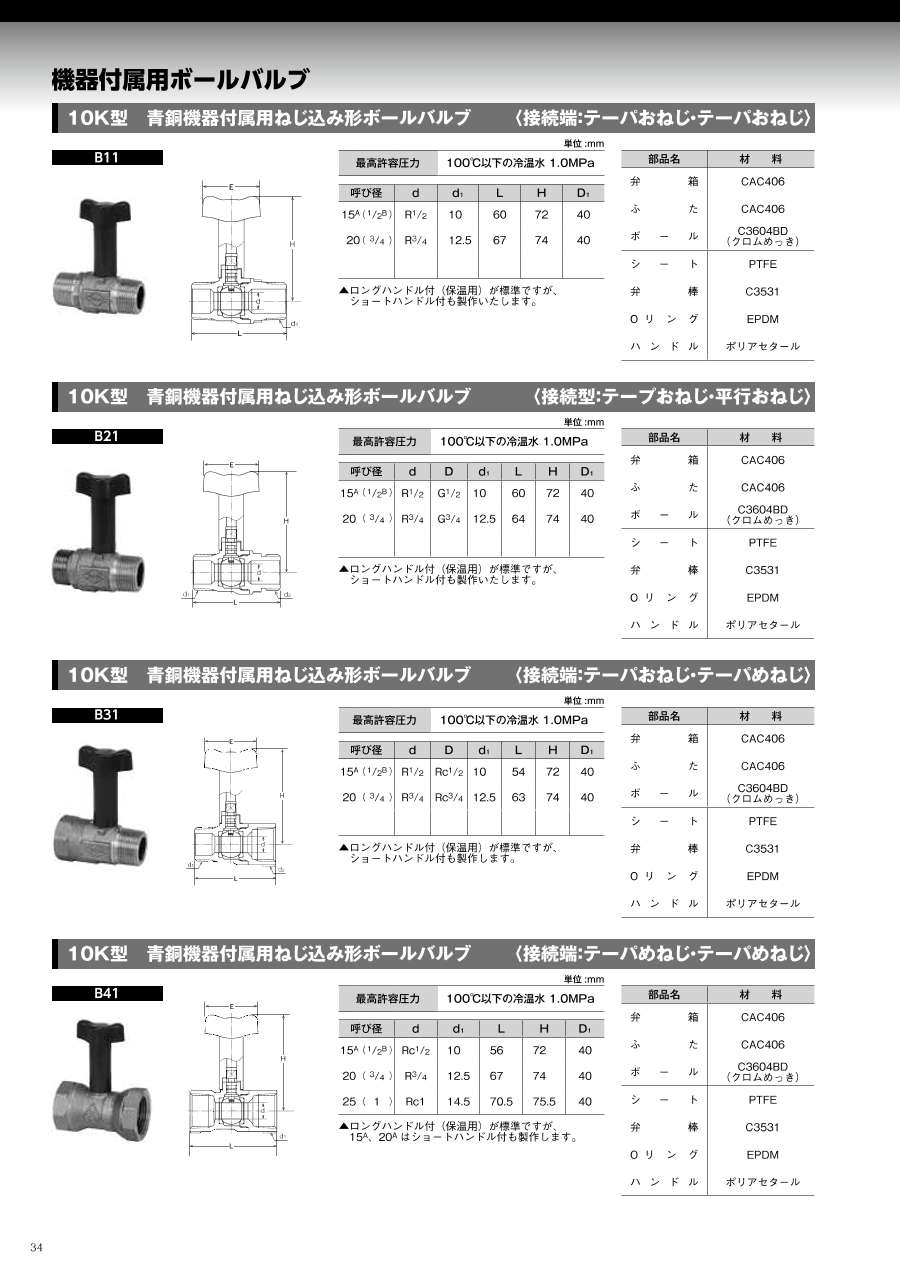

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
