10K型 青銅ねじ込み形ボールバルブ
- 通常単価(税別)
- 6,818円～25,898円
- 税込単価
- 7,500円～28,488円
通常出荷日：3日目～8日目
レバーハンドルの90°回転による素早い操作で開閉作動ができるボールバルブです。【特長】・流体封止機構に...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
最高許容圧力
- 80℃以下の静流水：1.4MPa
- 80℃以下の脈動水・油・ガス※：1.0MPa
- ガス※...可燃性・毒性ガスを除く
材料
| 部品名 | 材料 |
|---|---|
| 弁箱 | CAC406 |
| ふた | CAC406 |
| ボール | SUS304 |
| シート | PTFE |
| 弁棒 | C3531 |
| レバーハンドル/ （蝶ハンドル） | SUS430/ （SPCC（亜鉛めっき）） |
| Oリング | FKM（ふっ素ゴム） |
規格表
単位：mm
| 呼び径 | d1 | L | H | D1 | |
|---|---|---|---|---|---|
| A | B | ||||
| 10 | （3/8） | 10 | 49 | 39（38） | 80（60） |
| 15 | （1/2） | 15 | 62 | 45（41） | 100（60） |
| 20 | （3/4） | 20 | 71 | 48（44） | 100（60） |
| 25 | （1） | 25 | 83 | 54（60） | 130（100） |
| 32 | （1 1/4） | 32 | 96 | 59（65） | 130（100） |
| 40 | （1 1/2） | 40 | 106 | 70（79） | 150（120） |
| 50 | （2） | 50 | 125 | 77（86） | 150（120） |
（ ）内の寸法は、BOV-Tを示す。
詳細情報
基本情報
レバーハンドルの90°回転による素早い操作で開閉作動ができるボールバルブです。
【特長】
・流体封止機構に方向性がなく配管ミスがない。
・長期間にわたって封止性能の維持が可能。
・配管スペースの節約。
・低い操作トルク。
・他の型式のバルブに比べ圧力損失が極めて少ない。
・維持費がかからない。
・バルブの構造上、絞り（スロットリング）には不向きです。
・コンパクトボデーで高流量を確保。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

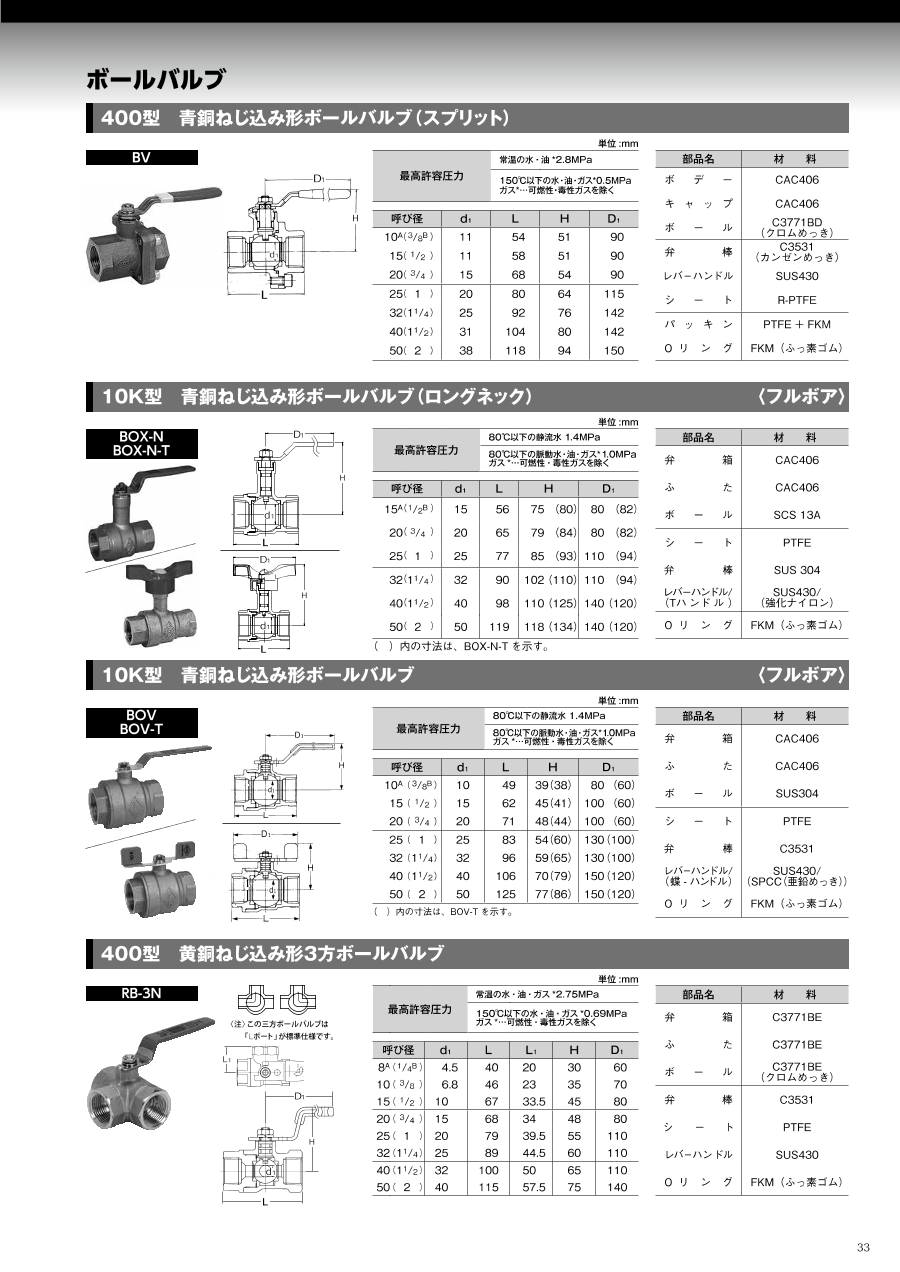

カタログ
