黄銅製 10K型 ねじ込み形ボールバルブ（高温水・蒸気用）
- 通常単価(税別)
- 3,958円～14,784円
- 税込単価
- 4,354円～16,262円
【ブランド】東洋バルヴ【材質】弁箱： C3771BEボール： C3771BE（40AのみSCS13A）...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
| タイプ | ボールバルブ種類 | 最高許容圧力 |
|---|---|---|
| RB-S | スタンダードボア | 常温の水・油・ガス*2.8MPa ガス*:可燃性・毒性ガスを除く |
| 150℃以下の高温水 0.7MPa | ||
| 飽和蒸気 1.0MPa |
部品材料表
| 部品名 | 材料 |
|---|---|
| 弁箱 ふた ボール | C3771BE C3771BE C3771BE（クロムめっき） ※40AのみSCS13A |
| シート 弁棒 レバーハンドル パッキン | PTFE C3531（クロムめっき） SUS430 R-PTFE |
<注>ハンドルを押さえて弁棒をシールする構造ですのでハンドルを取外してのご使用はできません。
規格表
詳細情報
基本情報
【ブランド】東洋バルヴ
【材質】
弁箱： C3771BE
ボール： C3771BE（40AのみSCS13A）+クロムめっき
シート：PTFE
パッキン： R-PTFE
【構造】
スタンダードボア
レバーハンドルの90°回転による素早い操作で開閉作動ができるボールバルブです。
【特長】
・流体封止機構に方向性がなく配管ミスがない
・長期間にわたって封止性能の維持が可能
・配管スペースの節約
・低い操作トルク
・他の型式のバルブに比べ圧力損失が極めて少ない
・維持費がかからない
・バルブの構造上、絞り（スロットリング）には不向きです
・コンパクトボデーで高流量を確保

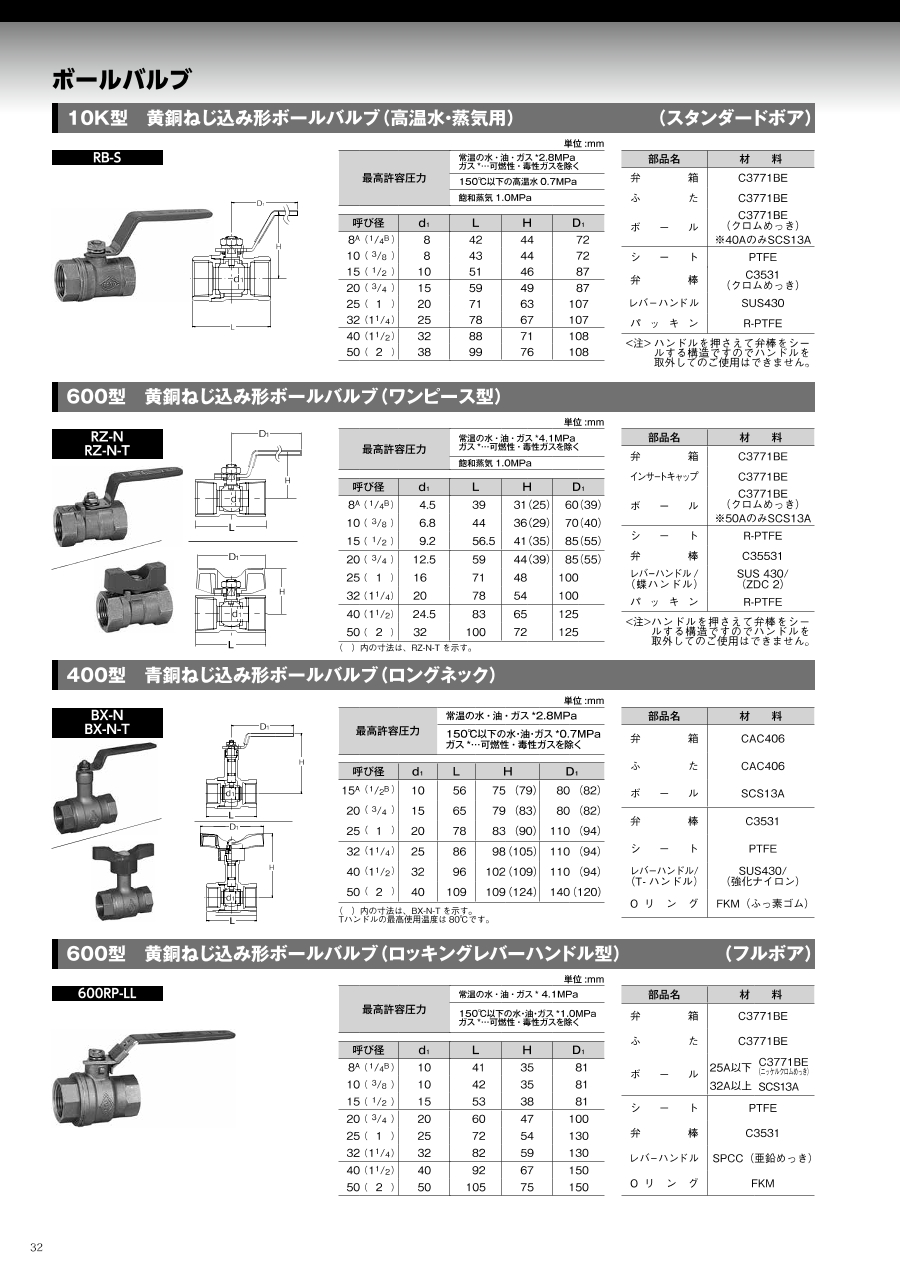

カタログ
