10K型 ダクタイル鋳鉄フランジ形グローブバルブ
- 通常単価(税別)
- 11,870円～22,403円
- 税込単価
- 13,057円～24,643円
【特長】・強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。・蒸気、高温水、そ...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
仕様
| 面間寸法 | JIS B2011 JV4-2 |
|---|---|
| 接続端 | フランジ形 JIS B2239 10K（1） |
| 圧力検査 | メーカー標準 |
| 最高許容圧力（MPa） | -10℃～+120℃の静流水:1.4 |
| -10℃～+220℃の蒸気・空気・ガス・油・脈動水:1.0 |
注（1）呼び径32A以下のフランジ厚み寸法は、JIS B2239に準じていません。
部品材料表
| 部品名 | 材料 |
|---|---|
| ボデー | FCD-S |
| ボンネット | FCD-S |
| ステム | SUS420J2 |
| ジスク | SUS403 |
| ボデーシートリング | SUS403 |
| グランド | SUS403 or SUS420J2 |
| グランドパッキン | 膨張黒鉛パッキン |
| パッキンナット | FCD-S |
| ハンドル | FCD450 |
| ホイールナット | SS400（亜鉛めっき） |
| ネームプレート | A1050P |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,870円 ( 13,057円 ) | 3日目 |
12,835円 ( 14,119円 ) | 3日目 |
12,366円 ( 13,603円 ) | 3日目 |
15,371円 ( 16,908円 ) | 3日目 |
18,514円 ( 20,365円 ) | 3日目 |
22,403円 ( 24,643円 ) | 2日目 |

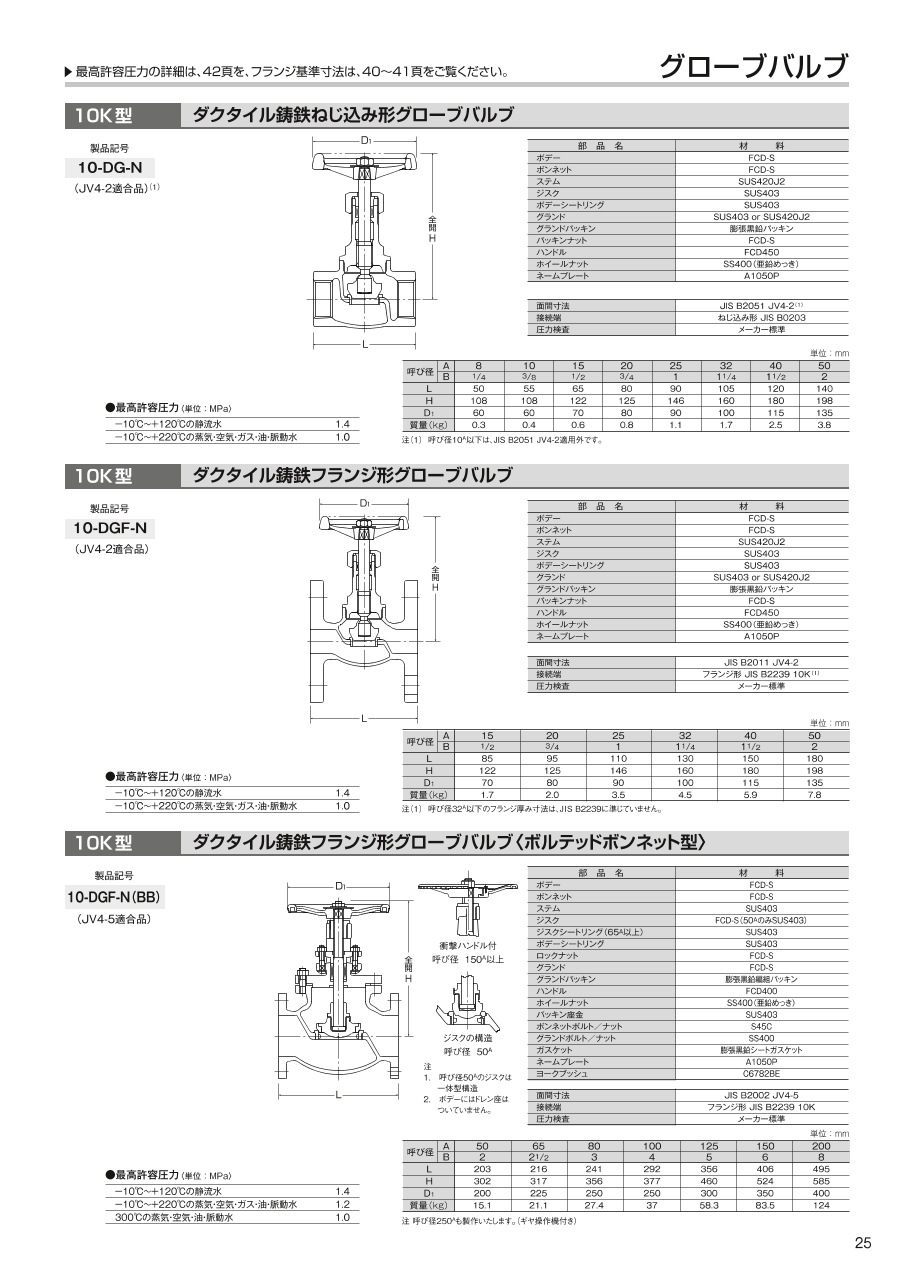

カタログ
10K型 ダクタイル鋳鉄フランジ形グローブバルブのレビュー
この商品のレビューはありません
