岐阜産研工業（ウカイ）

産業車輌用キャスター旋回（ダブルストッパー付） HLJBtype

カタログ |

通常単価(税別): 9,922円～19,682円

税込単価: 10,914円～21,650円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：5 日目

同品番で複数の車輪の種類を揃えた産業車輛用のキャスターです。車輪の回転と金具の...

キャスタタイプ
プレート式自在
金具材質
スチール
取付高さ【範囲選択】 (mm)
250.1～
ストッパ
ダブルストッパ付(回転+旋回)
車輪特性
耐磨耗性
取付穴ピッチ長手方向【範囲選択】 (mm)
100～
取付穴ピッチ短手方向【範囲選択】 (mm)
100～
取付穴種類
丸穴
荷重区分
軽中荷重
シャフト径 D (φ)
20
金具仕様
車輪一体
軸受
鋼板製ベアリング入り

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

単位：mm

型番	車輪仕様	軸受	最大荷重		タイヤ R		標準空気圧（kgf/cm^2）	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重（g）
型番	車輪仕様	軸受	（daN）	（kgf）	外径A	幅R	標準空気圧（kgf/cm^2）	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重（g）
HLJB2.00-4	BLACK	B/B入	80	81.6	210	50	2.5	20	260	140/140	112/112	11	58	3,690
HLJB2.00-4	GLAY	B/B入	80	81.6	210	50	2.5	20	260	140/140	112/112	11	58	3,690
HLJB3.00-4	BS	B/B入	110	112.2	253	82	3.5	20	306	160/160	125/125	14	71	5,480
	FO	B/B入	110	112.2	254	77	3.5		307					5,480
	AL	B/B入	130	132.6	248	73	-		304					7,500

軸受
・B/B入：鋼板製ベアリング入り
車輪仕様
・BLACK：車輪色/黒
・GRAY：車輪色/グレー
・BS：ブリヂストンタイヤ使用
・FO：海外メーカー製タイヤ使用
・AL：エアーレス、ソリッドタイヤ（ノーパンクタイヤ）

※タイヤ外径・幅は標準空気圧・無負荷の状態で測定したものです。使用条件によって変動する可能性があります。

【金具寸法】

型番	金具高さ H	フォーク幅 B	トッププレート板厚 t	自重（g）
JB2.00-4	155	56	4.5	2,580
JB3.00-4	180	90	4.5	3,660

※金具にはシャフト・セットが付属します。

JB金具のストッパーは、車輪の回転と金具の旋回を同時に止めるストッパーです。
岐阜産研工業（ウカイ製の産業用タチ付きホイルと組み合わせる前提で設計されております。
下記適合するタイヤ外径以外のタイヤと組み合わせた場合はタイヤが滑る、またはタイヤがストッパー機構に干渉する可能性があります。またタイヤは規定空気圧を充填した状態でお使い下さい。

型番	ペダル寸法		適合するタイヤ外径（目安）
型番	ペダルロッド K	ロッド半径 S	適合するタイヤ外径（目安）
JB2.00-4	120	148	210～206
JB3.00-4	135	160	254～242

型番リスト

表示件数

型番

取付高さ H1

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

サイズA　または　タイヤ外径A

(φ)

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

最大荷重

(daN)

タイヤ幅 R

(mm)

トッププレート F1

(mm)

トッププレート F2

(mm)

偏心　E

(mm)

車輪仕様

(g)

タイヤ幅

自重

最小発注数量

260	35.01～80.00	160.1～250	210	112	112	80	50	140	140	58	車輪色・黒	2	3690	1個
260	35.01～80.00	160.1～250	210	112	112	80	50	140	140	58	車輪色・グレー	2	3690	1個
304	80.01～140.00	160.1～250	248	125	125	130	73	160	160	71	エアーレス、ソリッドタイヤ（ノーパンクタイヤ）	3	7500	1個
306	80.01～140.00	250.1～	253	125	125	110	82	160	160	71	ブリヂストンタイヤ使用	3	5480	1個
305	80.01～140.00	160.1～250	250	125	125	110	76	160	160	71	海外製タイヤ使用	3	5370	1個

通常単価(税別) (税込単価)	通常出荷日

9,922円 ( 10,914円 )	5日目
11,024円 ( 12,126円 )	5日目
19,682円 ( 21,650円 )	5日目
16,099円 ( 17,709円 )	5日目
13,085円 ( 14,394円 )	5日目

詳細情報

基本情報

基本情報

同品番で複数の車輪の種類を揃えた産業車輛用のキャスターです。車輪の回転と金具の旋回を同時に止めるストッパーがついています。

カタログ

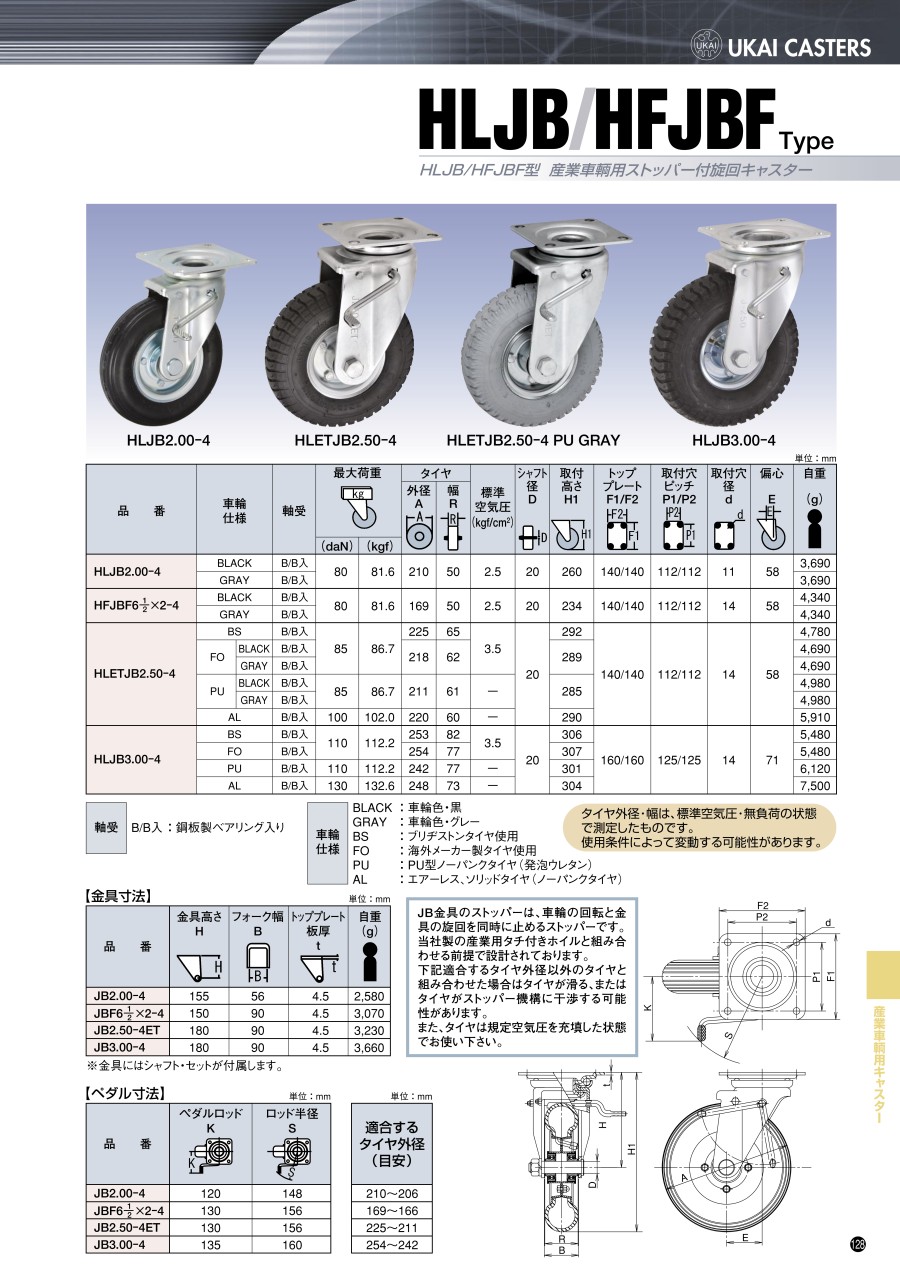

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
