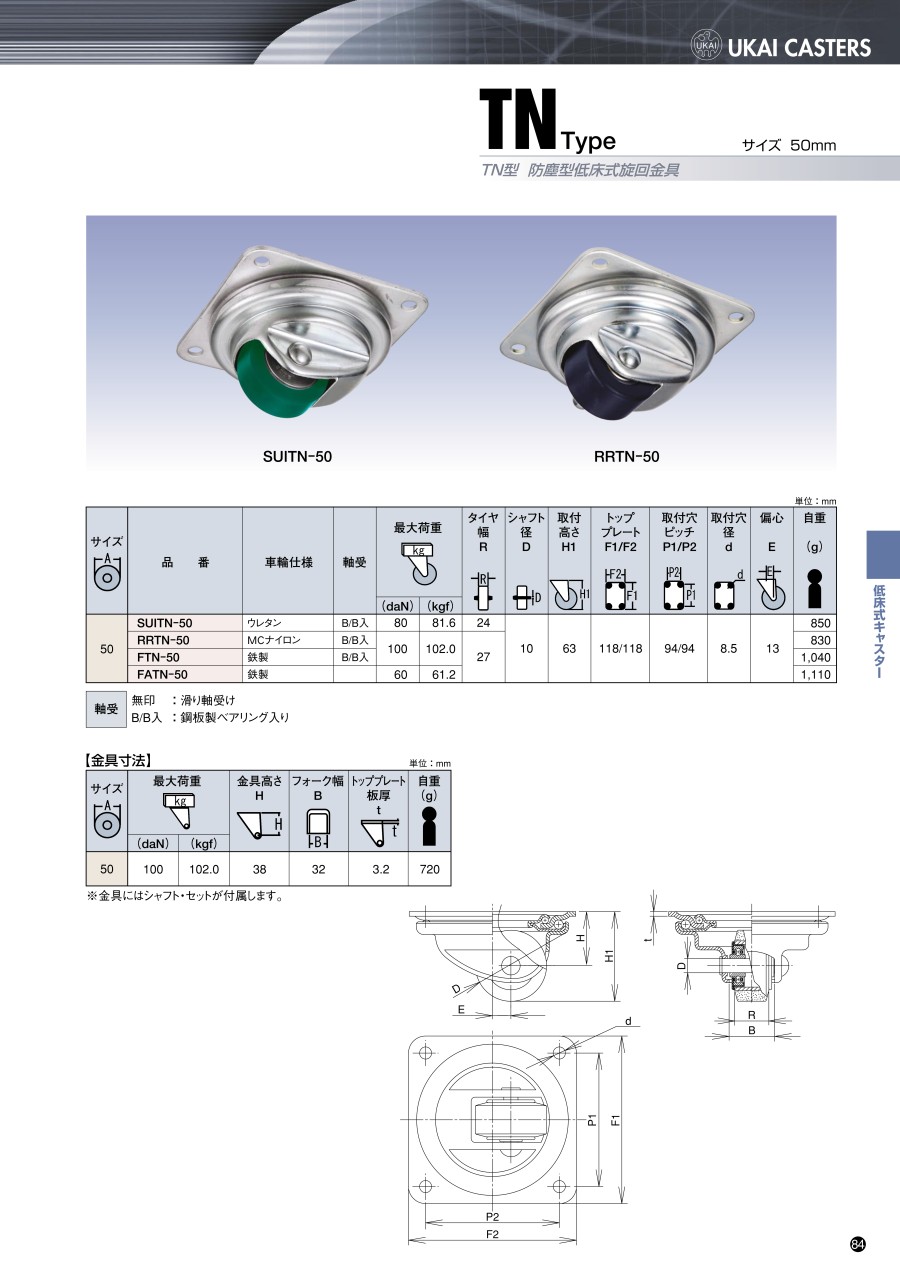

低床式キャスター TN型防塵型旋回金具（サイズ50mm）
- 通常単価(税別)
- 3,257円～4,787円
- 税込単価
- 3,583円～5,266円
金具の外に出ているタイヤ部分が少ないため低床式で、防塵性に優れたキャスターです...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
規格表
単位：mm
| 型番 | サイズ | 車輪仕様 | 軸受 | 最大荷重 | タイヤ 幅 R | シャフト 径 D | 取付 高さ H1 | トップ プレート F1/F2 | 取付穴 ピッチ P1/P2 | 取付穴 径 d | 偏心 E | 自重 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （daN） | （kgf） | ||||||||||||
| SUITN-50 | 50 | ウレタン | B/B入 | 80 | 81.6 | 24 | 10 | 63 | 118/118 | 94/94 | 8.5 | 13 | 850 |
| RRTN-50 | MCナイロン | B/B入 | 100 | 102.0 | 27 | 830 | |||||||
| FTN-50 | 鉄製 | B/B入 | 1,040 | ||||||||||
| FATN-50 | 鉄製 | - | 60 | 61.2 | 1,110 | ||||||||
軸受
無印 ：滑り軸受け
B/B入：鋼板製ベアリング入り
【金具寸法】
単位：mm
| サイズ | 最大荷重 | 金具高さ H | フォーク幅 B | トッププレート 板厚 t | 自重 （g） | |
|---|---|---|---|---|---|---|
| （daN） | （kgf） | |||||
| 50 | 100 | 102.0 | 38 | 32 | 3.2 | 720 |
※金具にはシャフト・セットが付属します。
