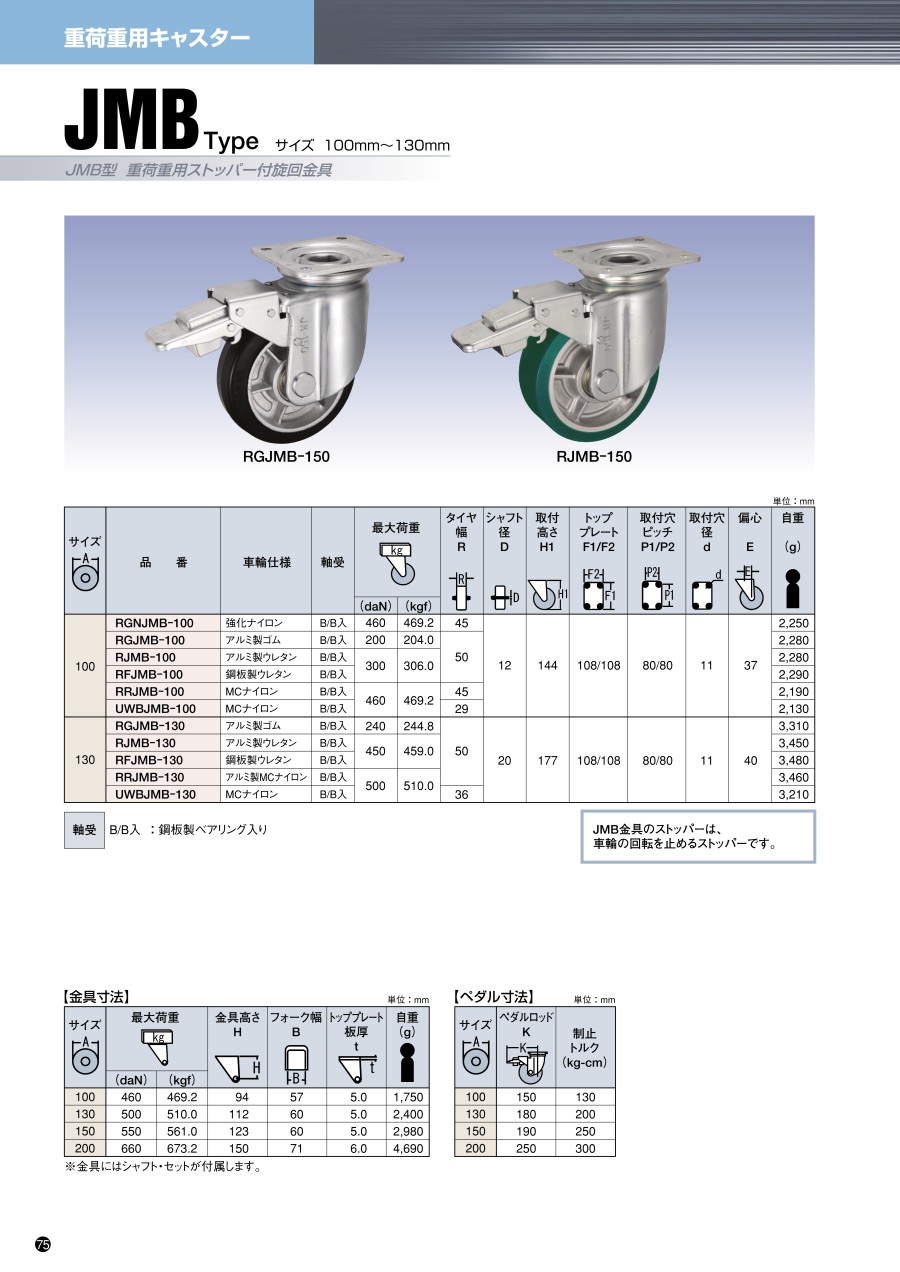

重荷重用キャスター 旋回（回転ストッパ付）JMBtype サイズ100～130mm
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 7,023円～16,067円特別価格
- 税込単価
- 7,725円～17,674円特別価格
重荷重下での使用に適したストッパー付旋回キャスター。【特長】・JMtypeに車...
詳細情報を確認する商品情報
産業車輛用のキャスター
RGJMB - 150の外観
RJMB - 150の外観
RFJMB - 150の外観
RRJMB - 150の外観
| サイズ | 最大荷重 | 金具高さ H | フォーク幅 B | トッププレート 板厚 t | 自重 (g) | |
|---|---|---|---|---|---|---|
| (daN) | (kgf) | |||||
| 100 | 460 | 469.2 | 94 | 57 | 5.0 | 1,750 |
| 130 | 500 | 510.0 | 112 | 60 | 5.0 | 2,400 |
| 150 | 550 | 561.0 | 123 | 60 | 5.0 | 2,980 |
| 200 | 660 | 673.2 | 150 | 71 | 6.0 | 4,690 |
金具寸法
- ※ 金具にはシャフト・セットが付属
単位 : mm
| サイズ | ペダルロッド K | 制止 トルク (kg-cm) |
|---|---|---|
| 100 | 150 | 130 |
| 130 | 180 | 200 |
| 150 | 190 | 250 |
| 200 | 250 | 300 |
ペダル寸法
単位 : mm
| サイズ | 品 番 | 車輪仕様 | 軸受 | 最大荷重 | タイヤ 幅 R | シャフト 径 D | 取付 高さ H1 | トップ F1/F2 プレート | 取付穴 ピッチ P1/P2 | 取付穴 径 d | 偏心 E | 自重 (g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (daN) | (kgf) | ||||||||||||
| 100 | RGNJMB-100 | 強化ナイロン | B/B入 | 460 | 469.2 | 45 | 12 | 144 | 108/108 | 80/80 | 11 | 37 | 2,250 |
| RGJMB-100 | アルミ製ゴム | B/B入 | 200 | 204.0 | 50 | 2,280 | |||||||
| RJMB-100 | アルミ製ウレタン | B/B入 | 300 | 306.0 | 2,280 | ||||||||
| RFJMB-100 | 鋼板製ウレタン | B/B入 | 2,290 | ||||||||||
| RRJMB-100 | MCナイロン | B/B入 | 460 | 469.2 | 45 | 2,190 | |||||||
| UWBJMB-100 | MCナイロン | B/B入 | 29 | 2,130 | |||||||||
| 130 | RGJMB-130 | アルミ製ゴム | B/B入 | 240 | 244.8 | 50 | 20 | 177 | 108/108 | 80/80 | 11 | 40 | 3,310 |
| RJMB-130 | アルミ製ウレタン | B/B入 | 500 | 510.0 | 3,450 | ||||||||
| RFJMB-130 | 鋼板製ウレタン | B/B入 | 3,480 | ||||||||||
| RRJMB-130 | アルミ製MCナイロン | B/B入 | 3,460 | ||||||||||
| UWBJMB-130 | MCナイロン | B/B入 | 500 | 510.0 | 36 | 3,210 | |||||||
単位 : mm
軸受
B / B入 : 鋼板製ベアリング入り
JMB金具のストッパーは、車輪の回転を止めるストッパー。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,053円 ( 8,858円 ) | 在庫品1日目当日出荷可能 |
11,444円10,528円 ( 11,581円 ) | 5日目 |
7,023円 ( 7,725円 ) | 5日目 |
9,188円 ( 10,107円 ) | 5日目 |
7,603円 ( 8,363円 ) | 在庫品1日目当日出荷可能 |
12,597円 ( 13,857円 ) | 5日目 |
12,359円 ( 13,595円 ) | 5日目 |
10,996円 ( 12,096円 ) | 17日目 |
16,067円14,460円 ( 15,906円 ) | 17日目 |
詳細情報
基本情報
重荷重下での使用に適したストッパー付旋回キャスター。
【特長】
・JMtypeに車輪の回転を止めるストッパーがついたタイプ。
・φ130（直径130mm）MCナイロン車輪と組み合わせる事で、最大荷重500daN（510.0kgf）を実現。
・通常のキャスターよりも厚みのある鉄板を使用し、一部熱処理を行うことによりさらなる強度向上を図る。
・ONペダルを踏むことで、車輪の回転を止めることができる。
・ゴム車輪、ウレタン車輪、MCナイロン車輪等を用意している。
【用途】
・500kgを越える重荷重下での使用（UWBJMB-130の場合）や、高さ制限のある場所での重量物の移動・運搬に。
・ストッパーペダル付で、一時的な固定を行う場合に使用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
よくあるご質問（FAQ）
4個使用する場合で、500daN(510.0kgf)×4×0.8[安全率]=1,600daN(1632.0kgf)となり、台車自重を含めて約1,630kgfまで耐えられます。
耐油性：ゴム車輪＜ウレタン車輪＜ナイロン車輪、MCナイロン車輪
始動性：ゴム車輪＜ウレタン車輪＜＜ナイロン車輪、MCナイロン車輪
クッション性：MCナイロン車輪＜＜ウレタン車輪＜ゴム車輪
