重荷重用キャスター旋回（小型タイプ）JMtype サイズ50～75mm

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 2,942円～5,308円

税込単価: 3,236円～5,839円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：5 日目

高さ制限のある環境で、なおかつ重荷重下での使用に適した旋回キャスター。【特長】...

キャスタタイプ
プレート式自在
金具材質
スチール
ストッパ
なし
取付穴種類
丸穴
荷重区分
重荷重
金具仕様
車輪一体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

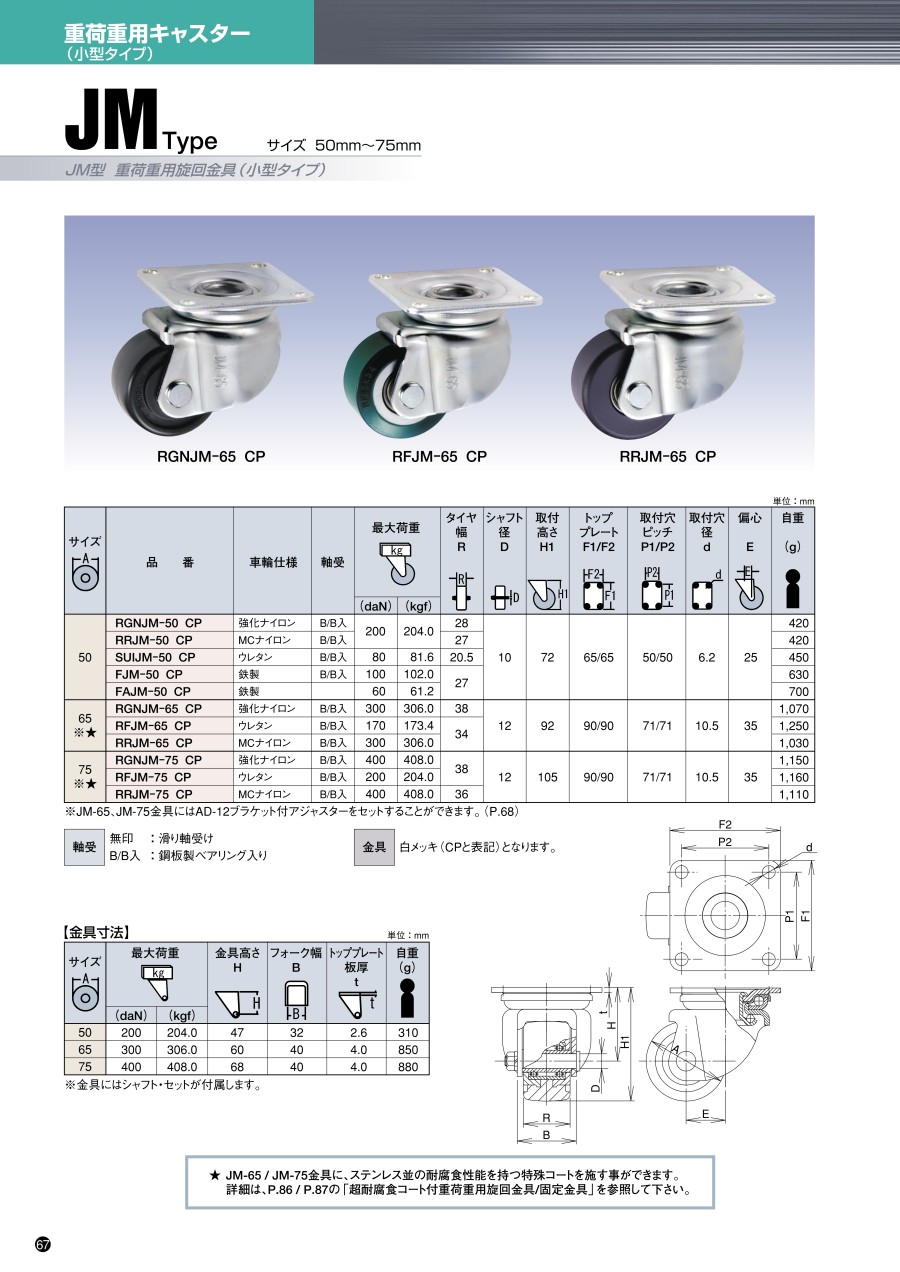

カタログ

商品情報

重荷重に耐えることができ、自由に旋回の効く金具を備えたキャスター

RGNJM - 65の外観

RFJM - 65の外観

RRJM - 65の外観

重荷重用キャスターの寸法図A

重荷重用キャスターの寸法図B

重荷重用キャスターの寸法図C

サイズ	最大荷重		金具高さ H	フォーク幅 B	トッブブレート板厚 t	自重 (g)
サイズ	(daN)	(kgf)	金具高さ H	フォーク幅 B	トッブブレート板厚 t	自重 (g)
50	200	204.0	47	32	2.6	310
65	300	306.0	60	40	4.0	850
75	400	408.0	68	40	4.0	880

金具寸法

※ 金具にはシャフト・セットが付属

単位:mm

サイズ	品番	車輪仕様	軸受	最大荷重		タイヤ幅 R	シヤフト径 D	取付高さ H1	トッブブレ―ト F1/F2	取付穴ビッチ P1/P2	取付穴径 d	偏心 E	自重 (g)
サイズ	品番	車輪仕様	軸受	(daN)	(kgf)	タイヤ幅 R	シヤフト径 D	取付高さ H1	トッブブレ―ト F1/F2	取付穴ビッチ P1/P2	取付穴径 d	偏心 E	自重 (g)
50	RGNJM-50CP	強化ナイ口ン	B/B入	200	204.0	28	10	72	65/65	50/50	6.2	25	420
	RRJM-50CP	MCナイ口ン	B/B入	200	204.0	27							420
	SUIJM-50CP	ウレタン	B/B入	80	81.6	20.5							450
	FJM-50CP	鉄製	B/B入	100	102.0	27							630
	FAJM-50CP	鉄製		60	61.2	27							700
65	RGNJM-65CP	強化ナイ口ン	B/B入	300	306.0	38	12	92	90/90	71/71	10.5	35	1,070
	RFJM-65CP	ウレタン	B/B入	170	173.4	34							1,250
	RRJM-65CP	MCナイ口ン	B/B入	300	306.0	34							1,030
75	RGNJM-75	強化ナイ口ン	B/B入	400	408.0	38	12	105	90/90	71/71	10.5	35	1,150
	RFJM-75CP	ウレタン	B/B入	200	204.0	38							1,160
	RRJM-75	MCナイ口ン	B/B入	400	408.0	36							1,110

単位:mm

軸受

無印:滑り軸受け
B/B入:鋼板製ベアリング入り
金具は白メッキ（CPと表記）となる。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高さ H1

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

サイズA　または　タイヤ外径A

(φ)

車輪仕様

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向

(mm)

最大荷重

(daN)

タイヤ幅 R

(mm)

トッププレート F1

(mm)

トッププレート F2

(mm)

シャフト径 D

(φ)

偏心　E

(mm)

軸受

最小発注数量

70.1～100	72	35.01～80.00	～50	50	鉄	-	～54.9	50	50～59.9	50	60	27	65	65	10	25	滑り軸受け	1個
70.1～100	72	80.01～140.00	～50	50	鉄	-	～54.9	50	50～59.9	50	100	27	65	65	10	25	鋼板製ベアリング入り	1個
70.1～100	92	140.01～220.00	50.1～70	65	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	65～74.9	71	65～74.9	71	170	34	90	90	12	35	鋼板製ベアリング入り	1個
100.1～130	105	140.01～220.00	70.1～95	75	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	65～74.9	71	65～74.9	71	200	38	90	90	12	35	鋼板製ベアリング入り	1個
70.1～100	72	140.01～220.00	～50	50	[ナイロン] 強化ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	～54.9	50	50～59.9	50	200	28	65	65	10	25	鋼板製ベアリング入り	1個
70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] 強化ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	65～74.9	71	65～74.9	71	300	38	90	90	12	35	鋼板製ベアリング入り	1個
100.1～130	105	320.01～485.00	70.1～95	75	[ナイロン] 強化ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	65～74.9	71	65～74.9	71	400	38	90	90	12	35	鋼板製ベアリング入り	1個
70.1～100	72	140.01～220.00	～50	50	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	～54.9	50	50～59.9	50	200	27	65	65	10	25	鋼板製ベアリング入り	1個
70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	65～74.9	71	65～74.9	71	300	34	90	90	12	35	鋼板製ベアリング入り	1個
100.1～130	105	320.01～485.00	70.1～95	75	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	65～74.9	71	65～74.9	71	400	36	90	90	12	35	鋼板製ベアリング入り	1個
70.1～100	72	35.01～80.00	～50	50	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	～54.9	50	50～59.9	50	80	20.5	65	65	10	25	鋼板製ベアリング入り	1個

通常単価(税別) (税込単価)	通常出荷日

2,942円 ( 3,236円 )	5日目
3,614円 ( 3,975円 )	5日目
4,073円 ( 4,480円 )	5日目
4,255円 ( 4,681円 )	5日目
3,119円 ( 3,431円 )	5日目
3,223円 ( 3,545円 )	在庫品1日目当日出荷可能
3,488円 ( 3,837円 )	2日目
4,154円 ( 4,569円 )	5日目
5,000円 ( 5,500円 )	5日目
5,308円 ( 5,839円 )	5日目
3,007円 ( 3,308円 )	5日目

詳細情報

基本情報

基本情報

高さ制限のある環境で、なおかつ重荷重下での使用に適した旋回キャスター。
【特長】
・重荷重に耐えることができ、自由に旋回の効く金具を備えたキャスター。
・φ75（直径75mm）MCナイロン車輪と組み合わせる事で、最大荷重400daN（408.0kgf）を実現。
・通常のキャスターよりも厚みのある鉄板を使用し、一部熱処理を行うことによりさらなる強度向上を図る。
・強化ナイロン車輪、ウレタン車輪、MCナイロン車輪等を用意している。
【用途】
・重荷重下での使用に最適（RRJM-75の場合）。
・高さ制限のある場所での重量物の移動・運搬に。
・機械装置の下部に取付、移動・運搬に。別売のアジャスターを取付、据え付けも可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重荷重用キャスター旋回（小型タイプ）JMtype サイズ50～75mmのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q台車に使用した場合のどれだけの荷重に耐えられますか？

RRJM-75の場合、キャスター１つで400daN(408.0kgf)の最大荷重です。
　4個使用する場合で、400daN(408.0kgf)×4×0.8[安全率]=1,280daN(1305.6kgf)となり、台車自重を含めて約1,300kgfまで耐えられます。

Qどの車輪を使用すれば良いですか？

価格：ウレタン車輪＜強化ナイロン車輪＜鉄製車輪＜MCナイロン車輪
耐油性：ゴム車輪＜ウレタン車輪＜鉄製車輪、MCナイロン車輪
始動性：ゴム車輪＜ウレタン車輪＜＜鉄製車輪、MCナイロン車輪
クッション性：鉄製車輌、MCナイロン車輪＜＜ウレタン車輪＜ゴム車輪
