岐阜産研工業（ウカイ）

ステンレス製キャスター JAB型ストッパー付旋回金具（サイズ150mm）

カタログ |

通常単価(税別): 13,239円～27,192円

税込単価: 14,563円～29,911円

通常出荷日：5日目～35日目

【特長】・金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です...

よく一緒に見られています

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

よく一緒に見られています

岐阜産研工業（ウカイ）

通常出荷日：5 日目～

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

単位：mm

型番	サイズ	車輪仕様	軸受	最大荷重		タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重（g）
型番	サイズ	車輪仕様	軸受	（daN）	（kgf）	タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重（g）
■ナイロン
PJAB-150	150	ナイロン	-	180	183.6	45	20	198	120/120	90/90	11	45	2,080
PBJAB-150		ナイロン	B/B入	300	306.0								2,320
PBDJAB-150		ナイロン	SUS入	300	306.0								2,320
■樹脂製ゴム
PNJAB-150	150	ゴム	B/B入	175	178.5	38	20	198	120/120	90/90	11	45	2,340
PNDJAB-150		ゴム	SUS入	175	178.5								2,340
PNAJAB-150		ゴム	-	140	142.8								2,180
■樹脂製ウレタンゴム
PNUJAB-150	150	ウレタン	B/B入	250	255.0	38	20	198	120/120	90/90	11	45	2,300
PNUDJAB-150		ウレタン	SUS入	250	255.0								2,300
PNUAJAB-150		ウレタン	-	150	153.0								2,110
■MCナイロン
UWBJAB-150	150	MCナイロン	B/B入	350	357.0	40	20	198	120/120	90/90	11	45	2,760
UWBDJAB-150		MCナイロン	SUS入										2,760
UWAJAB-150		MCナイロン	-										2,610
UWBSJAB-150		MCナイロン	B/B入			30							2,360
UWBSDJAB-150		MCナイロン	SUS入			30							2,360
■鋼板製ゴム車輪本体は、ステンレス製ではありません。
SJAB-150	150	ゴム	B/B入	200	204.0	45	20	198	120/120	90/90	11	45	2,630
SRJAB-150		赤ゴム	B/B入	160	163.2								2,630
CRJAB-150		耐熱ゴム	B/B入	200	204.0								2,670
■鋼板製ウレタンゴム車輪本体は、ステンレス製ではありません。
SUIJAB-150	150	ウレタン	B/B入	300	306.0	38	20	198	120/120	90/90	11	45	2,820
SUIEJAB-150	150	帯電防止ウレタン	B/B入	300	306.0	38	20	198	120/120	90/90	11	45	2,820

●左用のストッパーペダル仕様は用意しておりません。

軸受…無印：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

●金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です。
板バネは、耐腐食性の大幅向上する為に、バネ用ステンレス鋼板を用い、表面を黄土色にしております。

【金具寸法】

【ペダル寸法】

単位：mm

サイズ	最大荷重		金具高さ H	フォーク幅 B	トッププレート板厚 t	自重（g）
サイズ	（daN）	（kgf）	金具高さ H	フォーク幅 B	トッププレート板厚 t	自重（g）
150	350	357.0	123	56	4.0	1,670

※金具にはシャフト・セットが付属します。

単位：mm

サイズ	ペダルロッド K	ロッド半径 S
150	108	140

注意・禁止事項

JBA金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。
また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意ください。

鋼板製ゴム車輪（S、SR、SH、CR）
鋼板製ウレタンゴム車輪（SUI、SUW、SUIE）

型番リスト

表示件数

型番

注文停止中

注文停止中

許容荷重【範囲選択】

(daN)

車輪仕様

車輪特性

最大荷重

(daN)

荷重区分

特性

タイヤ幅 R

(mm)

軸受

最小発注数量

140.01～220.00	[合成ゴム] 耐熱ゴム	耐磨耗性 / 耐薬品性	200	軽中荷重	-	45	鋼板製ベアリング入り	1個
220.01～320.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	300	軽中荷重	-	45	ステンレスベアリング	1個
220.01～320.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	300	軽中荷重	-	45	鋼板製ベアリング入り	1個
140.01～220.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	180	軽中荷重	-	45	滑り軸受け	1個
80.01～140.00	[合成ゴム] ゴム	耐磨耗性	140	軽中荷重	-	38	滑り軸受け	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	175	軽中荷重	-	38	ステンレスベアリング	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	175	軽中荷重	-	38	鋼板製ベアリング入り	1個
140.01～220.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	150	軽中荷重	-	38	滑り軸受け	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	250	軽中荷重	-	38	ステンレスベアリング	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	250	軽中荷重	-	38	鋼板製ベアリング入り	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	200	軽中荷重	-	45	鋼板製ベアリング入り	1個
140.01～220.00	[合成ゴム] 赤ゴム	耐磨耗性	160	軽中荷重	-	45	鋼板製ベアリング入り	1個
220.01～320.00	[ウレタン] 導電性ウレタン	帯電防止	300	軽中荷重	静電気防止	38	鋼板製ベアリング入り	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	300	軽中荷重	-	38	鋼板製ベアリング入り	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	350	重荷重	-	40	滑り軸受け	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	350	重荷重	-	40	ステンレスベアリング	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	350	重荷重	-	40	鋼板製ベアリング入り	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	350	重荷重	-	30	ステンレスベアリング	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	350	重荷重	-	30	鋼板製ベアリング入り	1個

通常単価(税別) (税込単価)	通常出荷日

15,719円 ( 17,291円 )	5日目
16,841円 ( 18,525円 )	29日目
13,239円 ( 14,563円 )	5日目
14,467円 ( 15,914円 )	5日目
14,215円 ( 15,637円 )	5日目
15,031円 ( 16,534円 )	5日目
14,289円 ( 15,718円 )	5日目
15,668円 ( 17,235円 )	5日目
17,501円 ( 19,251円 )	35日目
15,142円 ( 16,656円 )	5日目
13,797円 ( 15,177円 )	5日目
13,692円 ( 15,061円 )	5日目
19,511円 ( 21,462円 )	35日目
15,668円 ( 17,235円 )	5日目
20,525円 ( 22,578円 )	17日目
27,192円 ( 29,911円 )	17日目
23,783円 ( 26,161円 )	17日目
22,912円 ( 25,203円 )	17日目
18,895円 ( 20,785円 )	17日目

詳細情報

基本情報

基本情報

【特長】
・金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です
・板バネは、耐腐食性の大幅向上する為に、バネ用ステンレス鋼板を用い、表面を黄土色にしております
・金具のストッパーは、車輪の回転と金具の旋回を止めるストッパーです

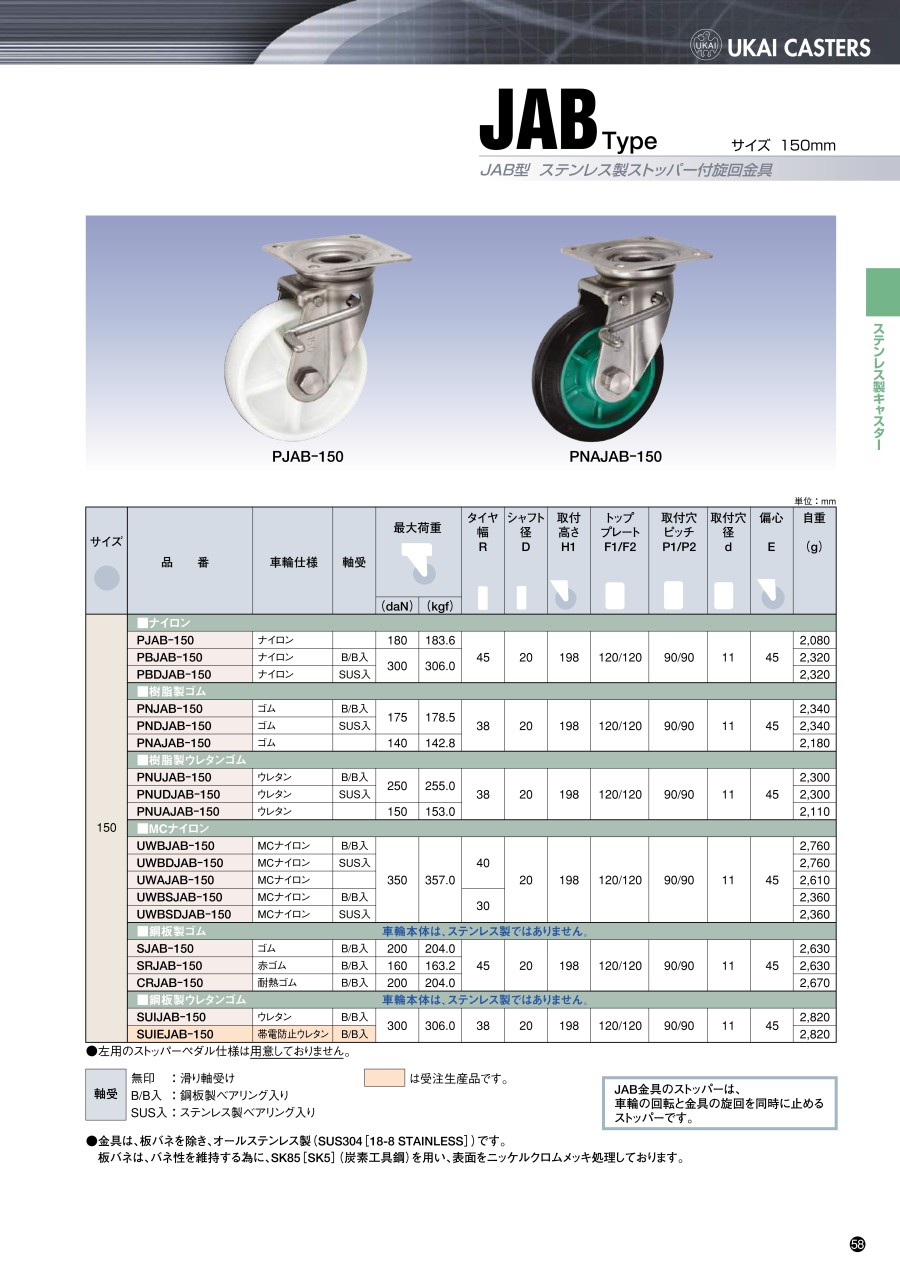

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
