岐阜産研工業（ウカイ）

ステンレス製キャスター JAB型ストッパー付旋回金具（サイズ100mm）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 8,589円～16,395円特別価格

税込単価: 9,448円～18,035円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：5 日目

【特長】・金具は、板バネを除き、オールステンレス製（SUS304［18-8 S...

キャスタタイプ
プレート式自在
金具材質
SUS304
取付高さ【範囲選択】 (mm)
130.1～170
取付高さ H1 (mm)
144
車輪径【範囲選択】 (mm)
95.1～125
サイズA　または　タイヤ外径A (φ)
100
ストッパ
ダブルストッパ付(回転+旋回)
取付穴ピッチ長手方向【範囲選択】 (mm)
65～74.9
取付穴ピッチ長手方向 (mm)
71
取付穴ピッチ短手方向【範囲選択】 (mm)
65～74.9
取付穴ピッチ短手方向 (mm)
71
取付穴種類
丸穴
荷重区分
軽中荷重
トッププレート F1 (mm)
95
トッププレート F2 (mm)
95
シャフト径 D (φ)
12
偏心　E (mm)
35
金具仕様
車輪一体

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報

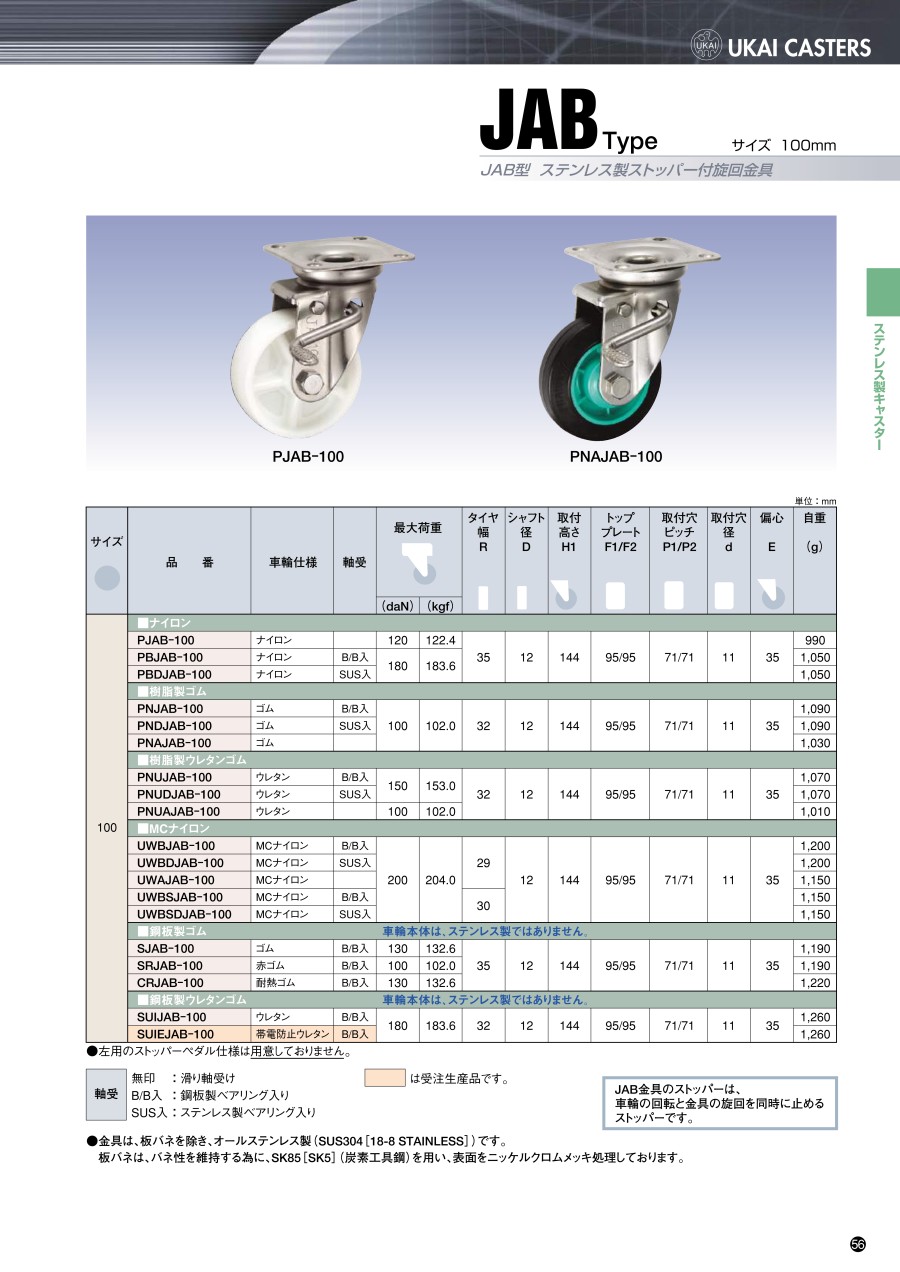

カタログ

商品情報

外形図

規格表

単位：mm

型番	サイズ	車輪仕様	軸受	最大荷重		タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重（g）
型番	サイズ	車輪仕様	軸受	（daN）	（kgf）	タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重（g）
■ナイロン
PJAB-100	100	ナイロン	-	120	122.4	35	12	144	95/95	71/71	11	35	990
PBJAB-100		ナイロン	B/B入	180	183.6								1,050
PBDJAB-100		ナイロン	SUS入	180	183.6								1,050
■樹脂製ゴム
PNJAB-100	100	ゴム	B/B入	100	102.0	32	12	144	95/95	71/71	11	35	1,090
PNDJAB-100		ゴム	SUS入										1,090
PNAJAB-100		ゴム	-										1,030
■樹脂製ウレタンゴム
PNUJAB-100	100	ウレタン	B/B入	150	153.0	32	12	144	95/95	71/71	11	35	1,070
PNUDJAB-100		ウレタン	SUS入	150	153.0								1,070
PNUAJAB-100		ウレタン	-	100	102.0								1,010
■MCナイロン
UWBJAB-100	100	MCナイロン	B/B入	200	204.0	29	12	144	95/95	71/71	11	35	1,200
UWBDJAB-100		MCナイロン	SUS入										1,200
UWAJAB-100		MCナイロン	-										1,150
UWBSJAB-100		MCナイロン	B/B入			30							1,150
UWBSDJAB-100		MCナイロン	SUS入			30							1,150
■鋼板製ゴム車輪本体は、ステンレス製ではありません。
SJAB-100	100	ゴム	B/B入	130	132.6	35	12	144	95/95	71/71	11	35	1,190
SRJAB-100		赤ゴム	B/B入	100	102.0								1,190
CRJAB-100		耐熱ゴム	B/B入	130	132.6								1,220
■鋼板製ウレタンゴム車輪本体は、ステンレス製ではありません。
SUIJAB-100	100	ウレタン	B/B入	180	183.6	32	12	144	95/95	71/71	11	35	1,260
SUIEJAB-100	100	帯電防止ウレタン	B/B入	180	183.6	32	12	144	95/95	71/71	11	35	1,260

●左用のストッパーペダル仕様は用意しておりません。

SUIEJAB-100は受注生産品です。

軸受…無印：滑り軸受け
B/B入：鋼板製ベアリング入り
SUS入：ステンレス製ベアリング入り

●金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です。
板バネは、耐腐食性の大幅向上する為に、バネ用ステンレス鋼板を用い、表面を黄土色にしております。

【金具寸法】

【ペダル寸法】

単位：mm

サイズ	最大荷重		金具高さ H	フォーク幅 B	トッププレート板厚 t	自重（g）
サイズ	（daN）	（kgf）	金具高さ H	フォーク幅 B	トッププレート板厚 t	自重（g）
100	200	204.0	94	43	3.0	830

※金具にはシャフト・セットが付属します。

単位：mm

ステンレス製キャスター JAB型ストッパー付旋回金具（サイズ100mm）規格表関連画像

注意・禁止事項

JBA金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。
また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意ください。

鋼板製ゴム車輪（S、SR、SH、CR）
鋼板製ウレタンゴム車輪（SUI、SUW、SUIE）

型番リスト

表示件数

型番

許容荷重【範囲選択】

(daN)

車輪仕様

車輪特性

最大荷重

(daN)

特性

タイヤ幅 R

(mm)

軸受

最小発注数量

80.01～140.00	[合成ゴム] 耐熱ゴム	耐磨耗性 / 耐薬品性	130	-	35	鋼板製ベアリング入り	1個
140.01～220.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	180	-	35	ステンレスベアリング	1個
140.01～220.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	180	-	35	鋼板製ベアリング入り	1個
80.01～140.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	120	-	35	滑り軸受け	1個
80.01～140.00	[合成ゴム] ゴム	耐磨耗性	100	-	32	滑り軸受け	1個
80.01～140.00	[合成ゴム] ゴム	耐磨耗性	100	-	32	ステンレスベアリング	1個
80.01～140.00	[合成ゴム] ゴム	耐磨耗性	100	-	32	鋼板製ベアリング入り	1個
80.01～140.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	100	-	32	滑り軸受け	1個
140.01～220.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	150	-	32	ステンレスベアリング	1個
140.01～220.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	150	-	32	鋼板製ベアリング入り	1個
80.01～140.00	[合成ゴム] ゴム	耐磨耗性	130	-	35	鋼板製ベアリング入り	1個
80.01～140.00	[合成ゴム] 赤ゴム	耐磨耗性	100	-	35	鋼板製ベアリング入り	1個
140.01～220.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	180	-	32	鋼板製ベアリング入り	1個
140.01～220.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	200	-	29	滑り軸受け	1個
140.01～220.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	200	-	29	ステンレスベアリング	1個
140.01～220.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	200	-	29	鋼板製ベアリング入り	1個
140.01～220.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	200	-	30	ステンレスベアリング	1個
140.01～220.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	200	-	30	鋼板製ベアリング入り	1個

通常単価(税別) (税込単価)	通常出荷日

10,115円 ( 11,127円 )	5日目
11,256円10,355円 ( 11,391円 )	5日目
9,460円 ( 10,406円 )	5日目
9,006円 ( 9,907円 )	5日目
8,589円 ( 9,448円 )	5日目
9,907円 ( 10,898円 )	5日目
9,089円 ( 9,998円 )	5日目
9,489円 ( 10,438円 )	5日目
11,654円 ( 12,819円 )	5日目
10,126円 ( 11,139円 )	5日目
8,959円 ( 9,855円 )	5日目
9,800円 ( 10,780円 )	5日目
9,489円 ( 10,438円 )	5日目
12,735円11,716円 ( 12,888円 )	17日目
16,395円 ( 18,035円 )	17日目
12,600円 ( 13,860円 )	17日目
15,556円14,000円 ( 15,400円 )	17日目
13,318円12,252円 ( 13,477円 )	17日目

詳細情報

基本情報

基本情報

【特長】
・金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です
・板バネは、耐腐食性の大幅向上する為に、バネ用ステンレス鋼板を用い、表面を黄土色にしております
・金具のストッパーは、車輪の回転と金具の旋回を止めるストッパーです

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
