岐阜産研工業（ウカイ）

中荷重用キャスター旋回（ダブルストッパ付）JBtype サイズ150mm

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 4,389円～19,757円特別価格

税込単価: 4,828円～21,733円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

荷物の移動や搬送に汎用的に使用されるストッパー付旋回キャスター。【特長】・MC...

キャスタタイプ
プレート式自在
金具材質
スチール
取付高さ【範囲選択】 (mm)
170.1～200
取付高さ H1 (mm)
198
車輪径【範囲選択】 (mm)
125.1～160
サイズA　または　タイヤ外径A (φ)
150
ストッパ
ダブルストッパ付(回転+旋回)
取付穴ピッチ長手方向【範囲選択】 (mm)
85～99.9
取付穴ピッチ長手方向 (mm)
90
取付穴ピッチ短手方向【範囲選択】 (mm)
80～99.9
取付穴ピッチ短手方向 (mm)
90
取付穴種類
丸穴
荷重区分
中荷重
トッププレート F1 (mm)
120
トッププレート F2 (mm)
120
シャフト径 D (φ)
20
偏心　E (mm)
45
ｽﾄｯﾊﾟｰﾍﾟﾀﾞﾙ仕様
右
金具仕様
車輪一体

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
J-150 系統に関しては取付穴が仕様変更されております。こちらをご参照ください。
ミスミでご購入の製品に関してお問い合わせがある場合はミスミへご連絡ください。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

中荷重用のスタンダードなタイプのキャスター

中荷重用キャスター旋回（ダブルストッパ付）JBtype サイズ150mm:関連画像

SJB-150の外観

SUIJB-150の外観

SJBL-150の外観

サイズ	品番	車輪仕様	軸受	最大荷重		タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重 (g)
サイズ	品番	車輪仕様	軸受	(daN)	(kgf)	タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレート F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重 (g)
150	■網板製ゴム
	SJB-150	ゴム	B/B入	200	204.0	45	20	198	120/120	90/90	11	45	2,700
	SRJB-150	赤ゴム	B/B入	160	163.2								2,700
	CRJB-150	耐熱ゴム	B/B入	200	204.0								2,740
	■鋼板製ウレタンゴム
	SUIJB-150	ウレタン	B/B入	300	306.0	38	20	198	120/120	90/90	11	45	2,890
	SUIEJB-150	帯電防止ウレタン	B/B入	300	306.0	38	20	198	120/120	90/90	11	45	2,890
	■樹脂製ゴム
	PNJB-150	ゴム	B/B入	175	178.5	38	20	198	120/120	90/90	11	45	2,410
	PNDJB-150	ゴム	SUS入	175	178.5								2,410
	PNAJB-150	ゴム		140	142.8								2,250
	■樹脂製ウレタンゴム
	PNUJB-150	ウレタン	B/B入	250	255.0	38	20	198	120/120	90/90	11	45	2,370
	PNUDJB-150	ウレタン	SUS入	250	255.0								2,370
	PNUAJB-150	ウレタン		150	153.0								2,180
	■ナイ□ン
	PJB-150	ナイロン		180	183.6	45	20	198	120/120	90/90	11	45	2,150
	PBJB-150	ナイロン	B/B入	300	306.0								2,390
	PBDJB-150	ナイロン	SUS入	300	306.0								2,390
	■MCナイロン
	UWBJB-150	MCナイ□ン	B/B入	300	306.0	40	20	198	120/120	90/90	11	45	2,830
	UWBDJB-150	MCナイロン	SUS入										2,830
	UWAJB-150	MCナイロン											2,680
	UWBSJB-150	MCナイロン	B/B入			30							2,430
	UWBSDJB-150	MCナイロン	SUS入			30							2,430

軸受

無印 : 滑り軸受け
B / B入 : 鋼板製ベアリング入り
SUS入 : ステンレス製ベアリング入り
SUIEJB-150 : は受注生産

開発秘話

金具旋回部は、通常のセンターピンではなく、太い管状の部品によりカシメております。
そのため、支持面積を大きく取ることができ、ゆるみやガタによる破壊を防ぎ、摩耗も少なく耐衝撃性に優れた構造となっております。
また、トッププレートに八角穴加工、管状の部品には8カ所のシゴキ加工を行った上で、勘合・カシメているため、両者が緩まない構造となっております。

型番リスト

表示件数

型番

注文停止中

許容荷重【範囲選択】

(daN)

車輪仕様

車輪特性

最大荷重

(daN)

特性

タイヤ幅 R

(mm)

軸受

最小発注数量

140.01～220.00	[合成ゴム] 耐熱ゴム	耐磨耗性 / 耐薬品性	200	-	45	鋼板製ベアリング入り	1個
220.01～320.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	300	-	45	ステンレスベアリング	1個
220.01～320.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	300	-	45	鋼板製ベアリング入り	1個
140.01～220.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	180	-	45	滑り軸受け	1個
80.01～140.00	[合成ゴム] ゴム	耐磨耗性	140	-	38	滑り軸受け	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	175	-	38	ステンレスベアリング	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	175	-	38	鋼板製ベアリング入り	1個
140.01～220.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	150	-	38	滑り軸受け	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	250	-	38	ステンレスベアリング	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	250	-	38	鋼板製ベアリング入り	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	200	-	45	鋼板製ベアリング入り	1個
140.01～220.00	[合成ゴム] 赤ゴム	耐磨耗性	160	-	45	鋼板製ベアリング入り	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	300	-	38	鋼板製ベアリング入り	1個
220.01～320.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	300	-	40	滑り軸受け	1個
220.01～320.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	300	-	40	ステンレスベアリング	1個
220.01～320.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	300	-	40	鋼板製ベアリング入り	1個
220.01～320.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	300	-	30	ステンレスベアリング	1個
220.01～320.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	300	-	30	鋼板製ベアリング入り	1個

通常単価(税別) (税込単価)	通常出荷日

5,793円 ( 6,372円 )	6日目
7,712円 ( 8,483円 )	5日目
5,206円 ( 5,727円 )	5日目
4,671円 ( 5,138円 )	5日目
4,424円 ( 4,866円 )	5日目
7,199円 ( 7,919円 )	5日目
4,544円 ( 4,998円 )	5日目
5,735円 ( 6,309円 )	5日目
8,347円 ( 9,182円 )	5日目
6,089円 ( 6,698円 )	5日目
4,389円 ( 4,828円 )	在庫品1日目当日出荷可能
5,709円 ( 6,280円 )	5日目
6,389円 ( 7,028円 )	在庫品1日目当日出荷可能
13,030円 ( 14,333円 )	6日目
19,757円18,176円 ( 19,994円 )	6日目
16,471円 ( 18,118円 )	6日目
15,520円 ( 17,072円 )	6日目
11,329円 ( 12,462円 )	6日目

詳細情報

基本情報

基本情報

荷物の移動や搬送に汎用的に使用されるストッパー付旋回キャスター。
【特長】
・MCナイロン車輪と組み合わせる事で、最大荷重300daN（306.0kgf）を実現（UWBJB-150の場合）。
・ストッパーペダルを踏むことで、容易に車輪の回転と金具の旋回を同時に止めることができる。
・耐熱性ゴム（耐熱温度100℃）、赤ゴムの各種ゴム車輪や、帯電防止ウレタン車輪（体積固有抵抗値：6×10の8乗Ωcm）も用意。
【用途】
・荷物の移動や搬送の際に汎用的に使用。
・ストッパーペダル付で、一時的な固定を行う場合に使用。
・ウレタン車輪を使用する事で油が掛かる環境で使用可。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
J-150 系統に関しては取付穴が仕様変更されております。こちらをご参照ください。
ミスミでご購入の製品に関してお問い合わせがある場合はミスミへご連絡ください。

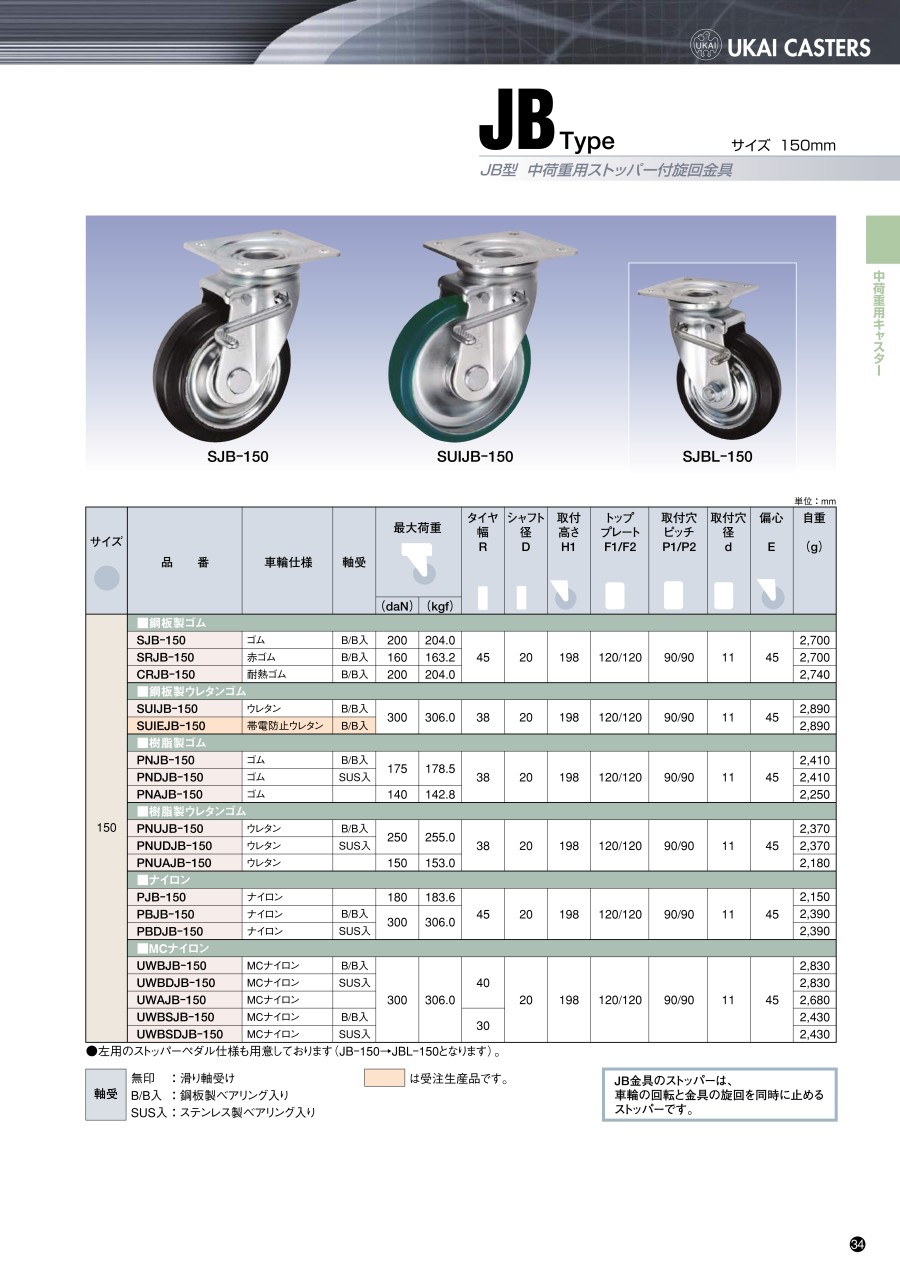

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

中荷重用キャスター旋回（ダブルストッパ付）JBtype サイズ150mmのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q台車に使用した場合のどれだけの荷重に耐えられますか？

UWBJB-150の場合、キャスター１つで300daN(306.0kgf)の最大荷重です。
　4個使用する場合で、300daN(306.0kgf)×4×0.8[安全率]=960daN(979.2kgf)となり、台車自重を含めて約970kgfまで耐えられます。

Qどの車輪を使用すれば良いですか？

価格：ゴム車輪＜ウレタン車輪＜ナイロン車輪＜MCナイロン車輪
耐油性：ゴム車輪＜ウレタン車輪＜ナイロン車輪、MCナイロン車輪
始動性：ゴム車輪＜ウレタン車輪＜＜ナイロン車輪、MCナイロン車輪
クッション性：ナイロン車輪、MCナイロン車輪＜＜ウレタン車輪＜ゴム車輪
