岐阜産研工業（ウカイ）

中荷重用キャスター J型旋回金具（サイズ200mm）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 4,557円～29,533円特別価格

税込単価: 5,013円～32,486円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岐阜産研工業（ウカイ）

通常出荷日：在庫品1日目

【特長】・中荷重用のスタンダードな、自由に旋回の効くタイプのキャスター・MCナ...

キャスタタイプ
プレート式自在
金具材質
スチール
取付高さ【範囲選択】 (mm)
200.1～250
取付高さ H1 (mm)
250
車輪径【範囲選択】 (mm)
160.1～250
サイズA　または　タイヤ外径A (φ)
200
ストッパ
なし
取付穴ピッチ長手方向【範囲選択】 (mm)
100～
取付穴ピッチ長手方向 (mm)
112
取付穴ピッチ短手方向【範囲選択】 (mm)
100～
取付穴ピッチ短手方向 (mm)
112
取付穴種類
丸穴
荷重区分
中荷重
トッププレート F1 (mm)
140
トッププレート F2 (mm)
140
シャフト径 D (φ)
20
偏心　E (mm)
58
金具仕様
車輪一体

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2021年7月1日以降出荷分に関して仕様変更があります。詳細はこちらをご確認下さい。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

荷物の移動や搬送の際に汎用的に使用する中荷重用キャスター

SJ - 200の外観

SUIJ - 200の外観

SUWJ - 200の外観

サイズ	品番	車輪仕様	軸受	最大荷重		タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレ―ト F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重 (g)
サイズ	品番	車輪仕様	軸受	(daN)	(kgf)	タイヤ幅 R	シャフト径 D	取付高さ H1	トッププレ―ト F1/F2	取付穴ピッチ P1/P2	取付穴径 d	偏心 E	自重 (g)
200	□鋼板製ゴム
	SJ-200	ゴム	B/B入	250	255.0	45	20	250	140/140	112/112	11	58	4,030
	SRJ-200	赤ゴム	B/B入	200	204.0								4,030
	SHJ-200	高反発ゴム	B/B入	250	255.0								4,030
	CRJ-200	耐熱ゴム	B/B入	250	255.0								4,110
	□鋼板製ウレタンゴム
	SUIJ-200	ウレタン	B/B入	400	408.0	42	20	250	140/140	112/112	11	58	4,200
	SUWJ-200	ウレタン	ラジアルB/B入										3,910
	SUIEJ-200	帯電防止ウレタン	B/B入										4,200
	□樹脂製ゴム
	PNJ-200	ゴム	B/B入	220	224.4	42	20	250	140/140	112/112	11	58	3,380
	PNDJ-200	ゴム	SUS入	220	224.4								3,380
	PNAJ-200	ゴム		160	163.2								3,210
	□樹脂製ウレタンゴム
	PNUJ-200	ウレタン	B/B入	350	357.0	42	20	250	140/140	112/112	11	58	3,250
	PNUDJ-200	ウレタン	SUS入	350	357.0								3,250
	PNUAJ-200	ウレタン		250	255.0								3,080
	□ナイロン
	PJ-200	ナイロン		250	255.0	45	20	250	140/140	112/112	11	58	3,100
	PBJ-200	ナイロン	B/B入	400	408.0								3,310
	PBDJ-200	ナイロン	SUS入	400	408.0								3,310
	□MCナイロン
	UWBJ-200	MCナイロン	B/B入	420	428.4	42	20	250	140/140	112/112	11	58	4,260
	UWBDJ-200	MCナイロン	SUS入										4,260
	UWAJ-200	MCナイロン											4,110
	UWBSJ-200	MCナイロン	B/B入			34							3,720
	UWBSDJ-200	MCナイロン	SUS入			34							3,720

単位:mm

軸受

無印 : 滑り軸受け
B / B入 : 鋼板製ベアリング入り
SUWJ - 200は鋼板製ラジアルベアリング入り
SUS入 : ステンレス製ベアリング入り

※ SUIEJ-200は受注生産品

開発秘話

金具旋回部は、通常のセンターピンではなく、太い管状の部品によりカシメております。
そのため、支持面積を大きく取ることができ、ゆるみやガタによる破壊を防ぎ、
摩耗も少なく耐衝撃性に優れた構造となっております。
また、トッププレートに八角穴加工、管状の部品には８カ所のシゴキ加工を行った上で、
勘合・カシメているため、両者が緩まない構造となっております。

型番リスト

表示件数

型番

許容荷重【範囲選択】

(daN)

車輪仕様

車輪特性

最大荷重

(daN)

特性

タイヤ幅 R

(mm)

軸受

最小発注数量

220.01～320.00	[合成ゴム] 耐熱ゴム	耐磨耗性 / 耐薬品性	250	-	45	鋼板製ベアリング入り	1個
320.01～485.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	400	-	45	ステンレスベアリング	1個
320.01～485.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	400	-	45	鋼板製ベアリング入り	1個
220.01～320.00	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性	250	-	45	滑り軸受け	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	160	-	42	滑り軸受け	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	220	-	42	ステンレスベアリング	1個
140.01～220.00	[合成ゴム] ゴム	耐磨耗性	220	-	42	鋼板製ベアリング入り	1個
220.01～320.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	250	-	42	滑り軸受け	1個
320.01～485.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	350	-	42	ステンレスベアリング	1個
320.01～485.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	350	-	42	鋼板製ベアリング入り	1個
220.01～320.00	[合成ゴム] 高反発ゴム	耐磨耗性	250	-	45	鋼板製ベアリング入り	1個
220.01～320.00	[合成ゴム] ゴム	耐磨耗性	250	-	45	鋼板製ベアリング入り	1個
140.01～220.00	[合成ゴム] 赤ゴム	耐磨耗性	200	-	45	鋼板製ベアリング入り	1個
320.01～485.00	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	400	-	42	鋼板製ベアリング入り	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	420	-	42	滑り軸受け	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	420	-	42	ステンレスベアリング	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	420	-	42	鋼板製ベアリング入り	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	420	-	34	ステンレスベアリング	1個
320.01～485.00	[ナイロン] ＭＣナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性	420	-	34	鋼板製ベアリング入り	1個

通常単価(税別) (税込単価)	通常出荷日

7,689円 ( 8,458円 )	5日目
9,689円 ( 10,658円 )	5日目
6,989円 ( 7,688円 )	5日目
6,389円 ( 7,028円 )	5日目
5,489円 ( 6,038円 )	5日目
8,789円 ( 9,668円 )	5日目
5,489円 ( 6,038円 )	5日目
7,689円 ( 8,458円 )	5日目
10,899円 ( 11,989円 )	5日目
7,989円 ( 8,788円 )	5日目
6,989円 ( 7,688円 )	5日目
4,557円 ( 5,013円 )	5日目
6,989円 ( 7,688円 )	5日目
6,558円 ( 7,214円 )	5日目
20,809円19,144円 ( 21,058円 )	17日目
29,533円26,579円 ( 29,237円 )	17日目
22,784円 ( 25,062円 )	17日目
21,048円19,364円 ( 21,300円 )	17日目
16,303円 ( 17,933円 )	17日目

詳細情報

基本情報

基本情報

【特長】
・中荷重用のスタンダードな、自由に旋回の効くタイプのキャスター
・MCナイロン車輪と組み合わせる事で、最大荷重420daN（428.4kgf）を実現（UWBJ-200の場合）
【用途】
・荷物の移動や搬送の際に汎用的に使用。ウレタン車輪を使用する事で油が掛かる環境で使用可

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2021年7月1日以降出荷分に関して仕様変更があります。詳細はこちらをご確認下さい。

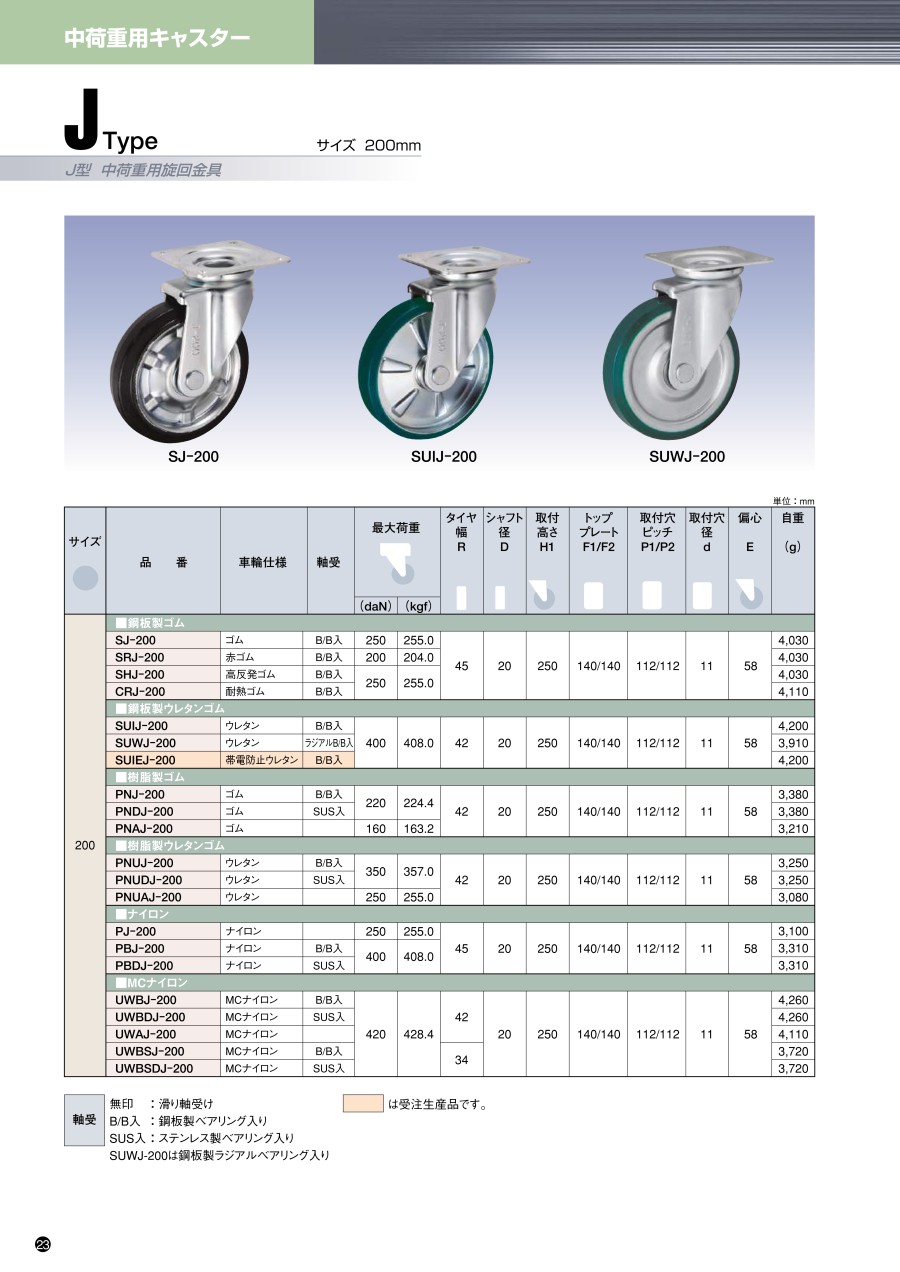

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

中荷重用キャスター J型旋回金具（サイズ200mm）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q台車に使用した場合のどれだけの荷重に耐えられますか？

UWBJ-200の場合、キャスター１つで420daN(428.4kgf)の最大荷重です。
　4個使用する場合で、420daN(428.4kgf)×4×0.8[安全率]=1,344daN(1370.88kgf)となり、台車自重を含めて約1,370kgfまで耐えられます。

Qどの車輪を使用すれば良いですか？

価格：ゴム車輪＜ウレタン車輪＜ナイロン車輪＜MCナイロン車輪
耐油性：ゴム車輪＜ウレタン車輪＜ナイロン車輪、MCナイロン車輪
始動性：ゴム車輪＜ウレタン車輪＜＜ナイロン車輪、MCナイロン車輪
クッション性：ナイロン車輪、MCナイロン車輪＜＜ウレタン車輪＜ゴム車輪
