ダイヤフラムポンプ 接続部ステンレス
- 通常単価(税別)
- 261,280円
- 税込単価
- 287,408円
納期短縮ご相談ください！塗装ロボット・自動塗装・量産塗装用スプレーガンなどの用...
詳細情報を確認する
DP-17B-SUの仕様・寸法情報
電動ポンプ種類
ダイアフラム式
使用流体
塗料
最大吐出量(l/min)
17
本体接液部材質
ステンレス
駆動源
エア駆動
空気入口種類
G
空気入口径
1/4
塗料出口種類
G
塗料出口径
1/4
仕様
接続部ステンレス
商品情報
製品仕様
製品仕様
| セット型番 | PDP-17B-SU | |
|---|---|---|
| ダイヤフラムポンプ型番 | DP-17B-SU | |
| 塗料減圧弁型番 | FR-4A-SU | |
| 特長 | 接続部ステンレス | |
| ポンプ | 最高使用空気圧力 （MPa） | 0.69 |
| 最大吐出量 （L/min） | 17 | |
| ダイヤフラムサイクル数 （回/min） | 0～170 | |
| 減圧弁 | 塗料圧力調整範囲 （MPa） | 0～0.35 |
| 最大流量 （L/min） | 2 | |
| 塗料出口 | G1/4×1 | |
| 空気入口 | G1/4×1 | |
| 概略寸法（全幅×奥行×高さ） （mm） | 425×340×540 | |
| 質量 （kg） | 13 | |
注意・禁止事項
注意・禁止事項
- ご使用の前に「取扱説明書」をよくお読みのうえ、正しくお使いください。
- 製品の改造および部品の製造は、機械の破損・事故の原因となりますので絶対にしないでください。
詳細情報
基本情報
納期短縮ご相談ください！
塗装ロボット・自動塗装・量産塗装用スプレーガンなどの用途に。
【特長】
・省スペース化：複数のポンプを並べることができ、色変えシステムの構築にも容易に対応。
・ポンプ内残量が少量：小形で塗料回路の容積削減により、ポンプ内残量は6mｌとなり、洗浄液の節約ができ、VOC排出量の削減に貢献します（PDP‐05B）。
・シンプル設計：塗装を適正な圧力に調節して供給。
・シンプル設計で色替え、洗浄が容易：設置・移動が容易。
・エア駆動ですからエア源を接続するだけで安全に使用可能

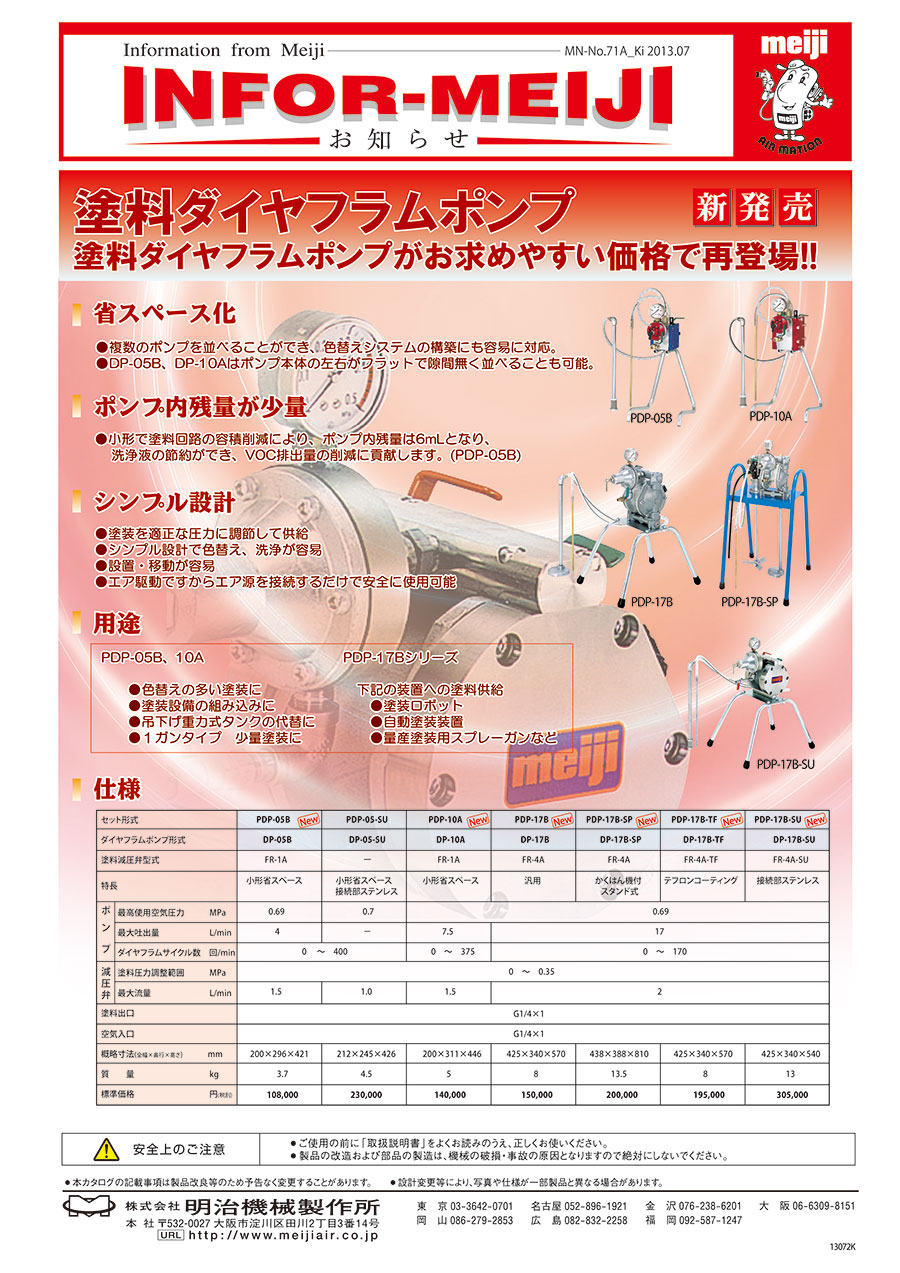

カタログ
ダイヤフラムポンプ 接続部ステンレスの型番DP-17B-SUのページです。
型番DP-17B-SUに関する仕様情報を記載しております。
