ホースバンド（W2、W4、W5）【10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,821円～7,406円
- 税込単価
- 2,003円～8,147円
【特長】・厳しいドイツ規格（DIN3017）をクリアして作られた製品です・欧米...
詳細情報を確認する未確定：候補が35型番あります。
商品情報
外形図1
製品仕様
| W2 | バンドはクロム鋼製 腐食抵抗:中度 | バンド及びハウジングはEN100088-1にもとづく1.4016（AISI 430）または同等のステンレス鋼。 スクリューは被覆加工（BN176にもとづき8μ亜鉛めっきし不動態化してシーリング処理） |
|---|---|---|
| W4 | クロムニッケル鋼製（V2A） 腐食抵抗:高度 | 全体がEN10088-2にもとづく1.4301（AISI 304）または同等のステンレス鋼 |
| W5 | クロムニッケルモリブデン鋼製（V4A） 腐食抵抗:超高度 | 全体がEN10088-2にもとづく1.4571（AISI 316）または同等のステンレス鋼 |

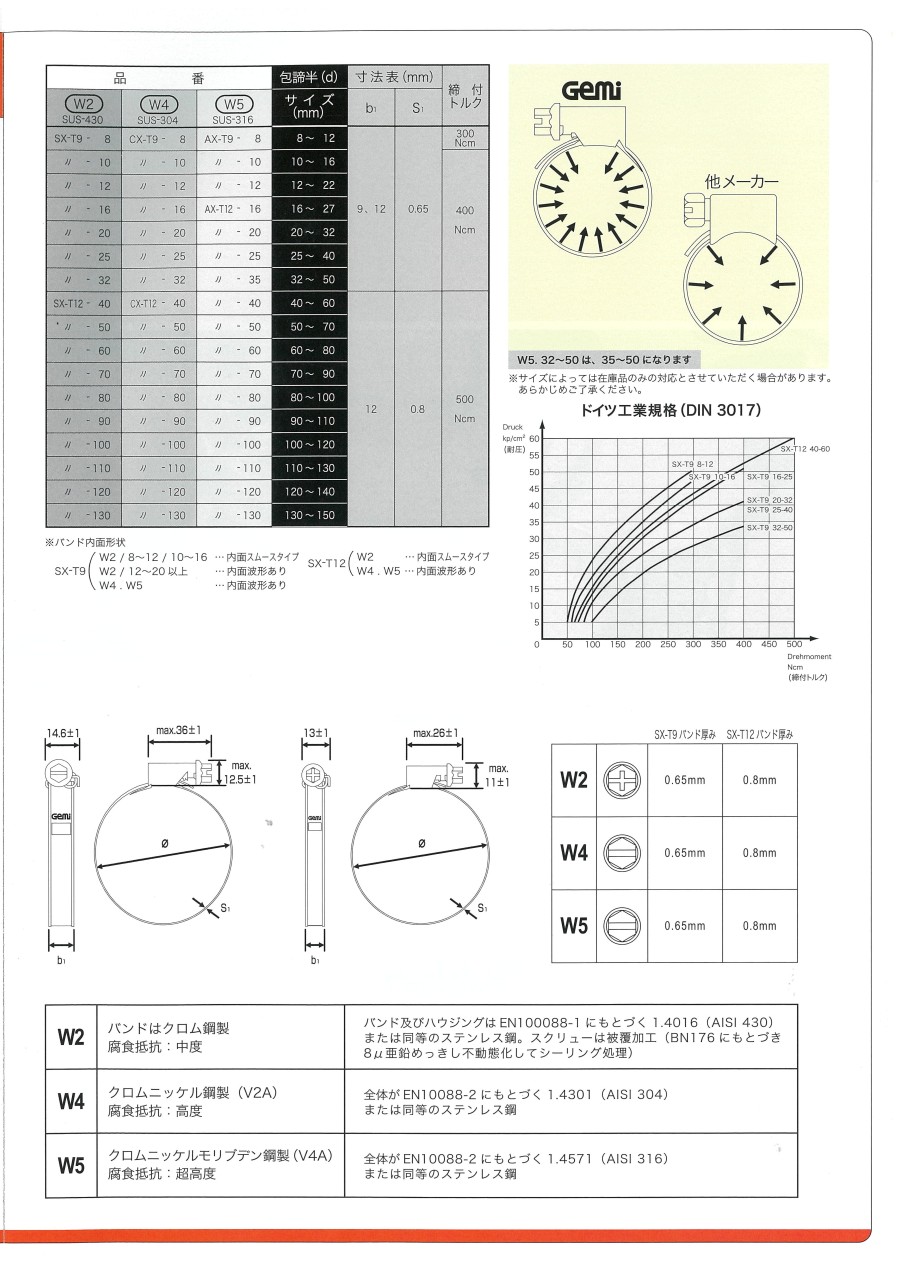

規格表1
| 品番 | 包諦半（d） | 寸法表（mm） | 締 付 トルク | ||
|---|---|---|---|---|---|
| W4 SUS-304 | W5 SUS-316 | サイズ（mm） | b1 | S1 | |
| AX-T9-10 | 10～16 | 9、12 | 0.65 | 400 Ncm | |
| AX-T12-16 | 16～27 | ||||
| CX-T9-20 | 20～32 | ||||
| CX-T9-25 | 25～40 | ||||
| AX-T12-50 | 50～70 | 12 | 0.8 | 500 Ncm | |
| AX-T12-60 | 60～80 | ||||
| AX-T12-70 | 70～90 | ||||
| AX-T12-80 | 80～100 | ||||
| AX-T12-90 | 90～110 | ||||
| AX-T12-100 | 100～120 | ||||
| AX-T12-110 | 110～130 | ||||
| CX-T12-120 | AX-T12-120 | 120～140 | |||
※バンド内面形状
W4、W5：内面波形あり
外形図2
寸法図 W2
寸法図 W4
規格表2
| 材質 | 品名 | サイズ（mm） | バンド幅A（mm） | 寸法B（mm） | 寸法C（mm） | 寸法D（mm） | 推奨トルク（Nm） | 推奨締付スピード（max RPM） |
|---|---|---|---|---|---|---|---|---|
| W2 | SX-T9 8 | 8～12 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 2～2.5 | 350 |
| W2 | SX T9 10 | 10～16 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 2～2.5 | 350 |
| W2 | SX T9 12 | 12～20 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 3～3.5 | 350 |
| W2 | SX T9 16 | 16～27 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 3～3.5 | 350 |
| W2 | SX T9 20 | 20～32 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 3～3.5 | 350 |
| W2 | SX T12 50 | 50～70 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W2 | SX T12 70 | 70～90 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W2 | SX T12 80 | 80～100 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W2 | SX T12 90 | 90～110 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W2 | SX T12 100 | 100～120 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W2 | SX T12 120 | 120～140 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T9 8 | 8～12 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 2～2.5 | 350 |
| W4 | CX T9 10 | 10～16 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 2～2.5 | 350 |
| W4 | CX T9 12 | 12～20 | 9 | 11.3±1 | 21±1 | 0.6±0.1 | 3～3.5 | 350 |
| W4 | CX T12 35 | 35～50 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T12 40 | 40～60 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T12 50 | 50～70 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T12 60 | 60～80 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T12 70 | 70～90 | 12 | 14.6±1 | 30±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T12 80 | 80～100 | 12 | 14.6±1 | 36.5±1 | 0.8±0.1 | 5～5.5 | 350 |
| W4 | CX T12 90 | 90～110 | 12 | 14.6±1 | 36.5±1 | 0.8±0.1 | 5～5.5 | 350 |
※バンド内面形状
SX-T9（W2/8～12/10～16:内面スムースタイプ、W2/12～20以上:内面波形あり）
SX-T12（W2:内面スムースタイプ）
W4：内面波形あり
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,849円 ( 2,034円 ) | 在庫品1日目当日出荷可能 |
1,861円 ( 2,047円 ) | 在庫品1日目当日出荷可能 |
1,861円 ( 2,047円 ) | 在庫品1日目当日出荷可能 |
1,861円 ( 2,047円 ) | 在庫品1日目当日出荷可能 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
3,296円 ( 3,626円 ) | 在庫品1日目当日出荷可能 |
3,668円 ( 4,035円 ) | 在庫品1日目当日出荷可能 |
3,657円 ( 4,023円 ) | 在庫品1日目当日出荷可能 |
3,678円 ( 4,046円 ) | 4日目 |
3,904円 ( 4,294円 ) | 在庫品1日目当日出荷可能 |
3,938円 ( 4,332円 ) | 在庫品1日目当日出荷可能 |
4,320円 ( 4,752円 ) | 10日目 |
3,135円 ( 3,449円 ) | 在庫品1日目当日出荷可能 |
3,135円 ( 3,449円 ) | 在庫品1日目当日出荷可能 |
3,135円 ( 3,449円 ) | 在庫品1日目当日出荷可能 |
3,022円 ( 3,324円 ) | 在庫品1日目当日出荷可能 |
3,273円 ( 3,600円 ) | 5日目 |
5,123円 ( 5,635円 ) | 在庫品1日目当日出荷可能 |
5,193円 ( 5,712円 ) | 在庫品1日目当日出荷可能 |
5,313円 ( 5,844円 ) | 4日目 |
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
5,760円 ( 6,336円 ) | 6日目 |
5,458円 ( 6,004円 ) | 在庫品1日目当日出荷可能 |
5,690円 ( 6,259円 ) | 在庫品1日目当日出荷可能 |
3,092円 ( 3,401円 ) | 在庫品1日目当日出荷可能 |
3,978円 ( 4,376円 ) | 在庫品1日目当日出荷可能 |
5,283円 ( 5,811円 ) | 4日目 |
5,353円 ( 5,888円 ) | 在庫品1日目当日出荷可能 |
5,453円 ( 5,998円 ) | 在庫品1日目当日出荷可能 |
5,215円 ( 5,737円 ) | 在庫品1日目当日出荷可能 |
5,900円 ( 6,490円 ) | 在庫品1日目当日出荷可能 |
6,080円 ( 6,688円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
6,710円 ( 7,381円 ) | 17日目 |
7,406円 ( 8,147円 ) | 4日目 |
詳細情報
基本情報
【特長】
・厳しいドイツ規格（DIN3017）をクリアして作られた製品です
・欧米の自動車産業からあらゆる企業産業器機に使われています
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
ホースバンド（W2、W4、W5）のレビュー
低圧コンプレッサー供給ホース固定用
5
5.02016/03/30
急遽、コンプレッサーが必要になり工場配管へエアーホースを用いて供給する際にニップルとホースの固定に利用させていただきまし...もっと読む
1人が参考にしています。
エアーホース固定
4
4.02021/02/20
様々な種類があり値段もそこまで高くないので助かってます。納期も早いです。
0人が参考にしています。
ホースの取り付け
5
5.02020/09/08
ホースをタケノコに取り付けるのに使用。好きなメーカー、好きなサイズを買えるので、店頭よりも便利。
0人が参考にしています。
真空ポンプ用脱気ホースの固定
5
5.02019/07/29
サビ対策と比較的高トルクで締めこむ必要から全ＳＵＳ製という事で選択しました。
他製品で有りがちな、締め込みの最後段階あた...もっと読む
0人が参考にしています。
エアホースの締め付けバンドとして使用。
5
5.02019/03/12
中圧仕様の環境下でもホースも抜けたリ無く良好です。
他のバンドでは不具合があったので改良用に購入。
0人が参考にしています。
