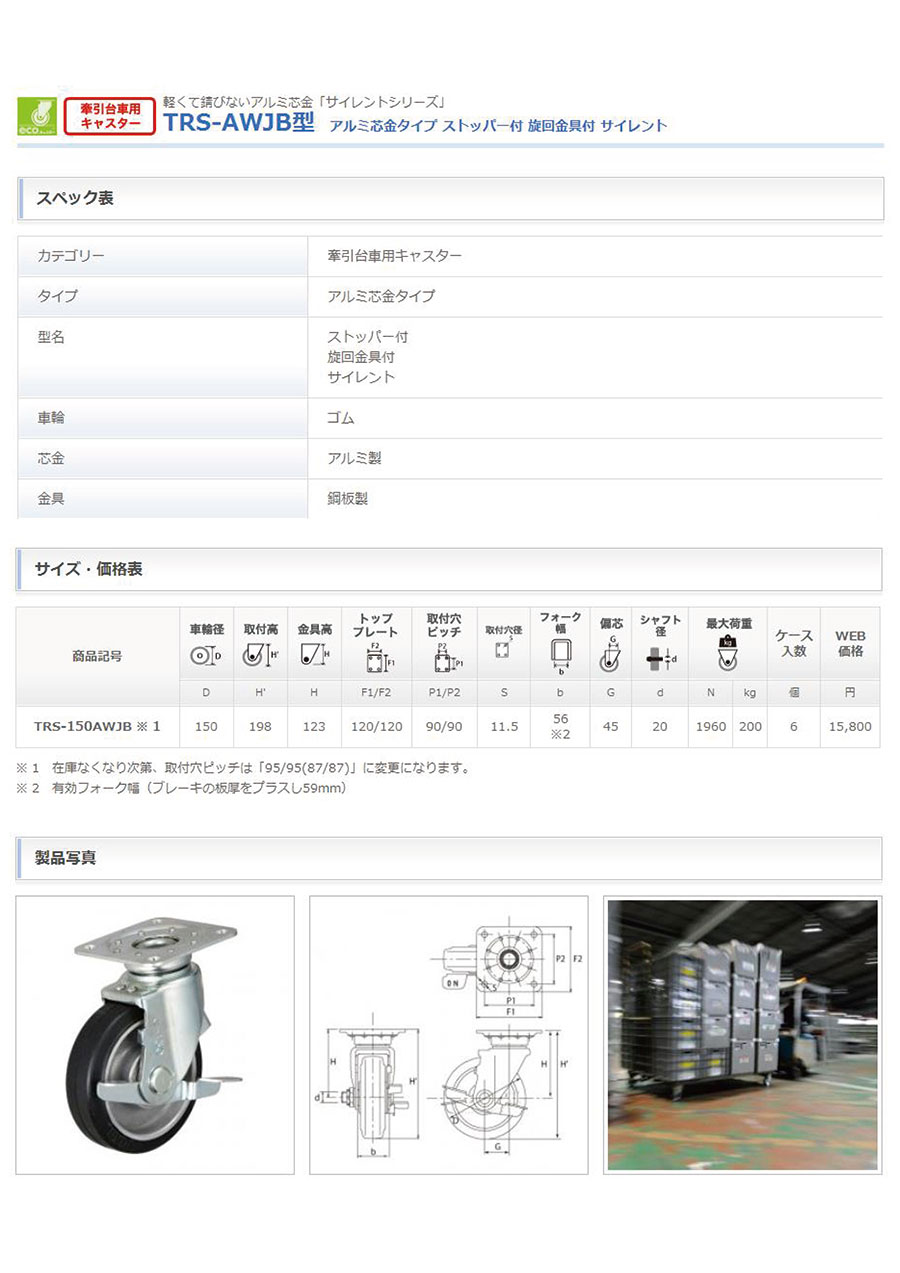

牽引台車用キャスター TRS-AWJB型 アルミ芯金タイプ ストッパー付 旋回金具付 サイレント
- キャスタタイプ
- プレート式自在
- 金具材質
- 鋼板製
- 取付高さ【範囲選択】 (mm)
- 170.1～200
- 取付高 H (mm)
- 198
- 許容荷重【範囲選択】 (daN)
- 140.01～220.00
- 車輪径【範囲選択】 (mm)
- 125.1～160
- 車輪径 (φ)
- 150
- 車輪材質
- ゴム
- ストッパ
- 回転ストッパ付
- 取付穴ピッチ 長手方向【範囲選択】 (mm)
- 85～99.9
- 取付穴ピッチ 長手方向 (mm)
- 90
- 取付穴ピッチ 短手方向【範囲選択】 (mm)
- 80～99.9
- 取付穴ピッチ 短手方向 (mm)
- 90
- 取付穴種類
- 長穴
- 最大荷重 (daN)
- 196
- 特性
- 静音
- トッププレート F1 (mm)
- 120
- トッププレート F2 (mm)
- 120
- 偏芯 G (mm)
- 45
- フォーク幅 b (mm)
- 56
- トラスココード
- 384-7578
TRS-150AWJBの仕様・寸法情報
キャスタタイプ
プレート式自在
金具材質
鋼板製
取付高さ【範囲選択】(mm)
170.1～200
取付高 H(mm)
198
許容荷重【範囲選択】(daN)
140.01～220.00
車輪径【範囲選択】(mm)
125.1～160
車輪径(φ)
150
車輪材質
ゴム
ストッパ
回転ストッパ付
取付穴ピッチ 長手方向【範囲選択】(mm)
85～99.9
取付穴ピッチ 長手方向(mm)
90
取付穴ピッチ 短手方向【範囲選択】(mm)
80～99.9
取付穴ピッチ 短手方向(mm)
90
取付穴種類
長穴
最大荷重(daN)
196
特性
静音
トッププレート F1(mm)
120
トッププレート F2(mm)
120
偏芯 G(mm)
45
フォーク幅 b(mm)
56
商品情報
外形図
製品仕様
材質
- 車輪：ゴム
- 芯金：アルミ
- 金具：鋼板
規格表
| 型番 | 車輪径 | 取付高 | 金具高 | トップ プレート | 取付穴 ピッチ※1 | 取付穴径 | フォーク 幅※2 | 偏芯 | シャフト 径 | 最大荷重 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H' | H | F1/F2 | P1/P2 | S | b | G | d | N | kg | |
| TRS-150AWJB | 150 | 198 | 123 | 120/120 | 90/90 | 11.5 | 56 | 45 | 20 | 1,960 | 200 |
※ 1 在庫なくなり次第、取付穴ピッチは「95/95（87/87）」に変更になります。
※ 2 有効フォーク幅（ブレーキの板厚をプラスし59mm）
