ボールベアー IK-SNM型
- 通常単価(税別)
- 7,706円～16,530円
- 税込単価
- 8,477円～18,183円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
下向き仕様のネジ固定タイプ。【特長】・IK 型ボールベアーの優れた特性をそのままに、強固なボルトをセッ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

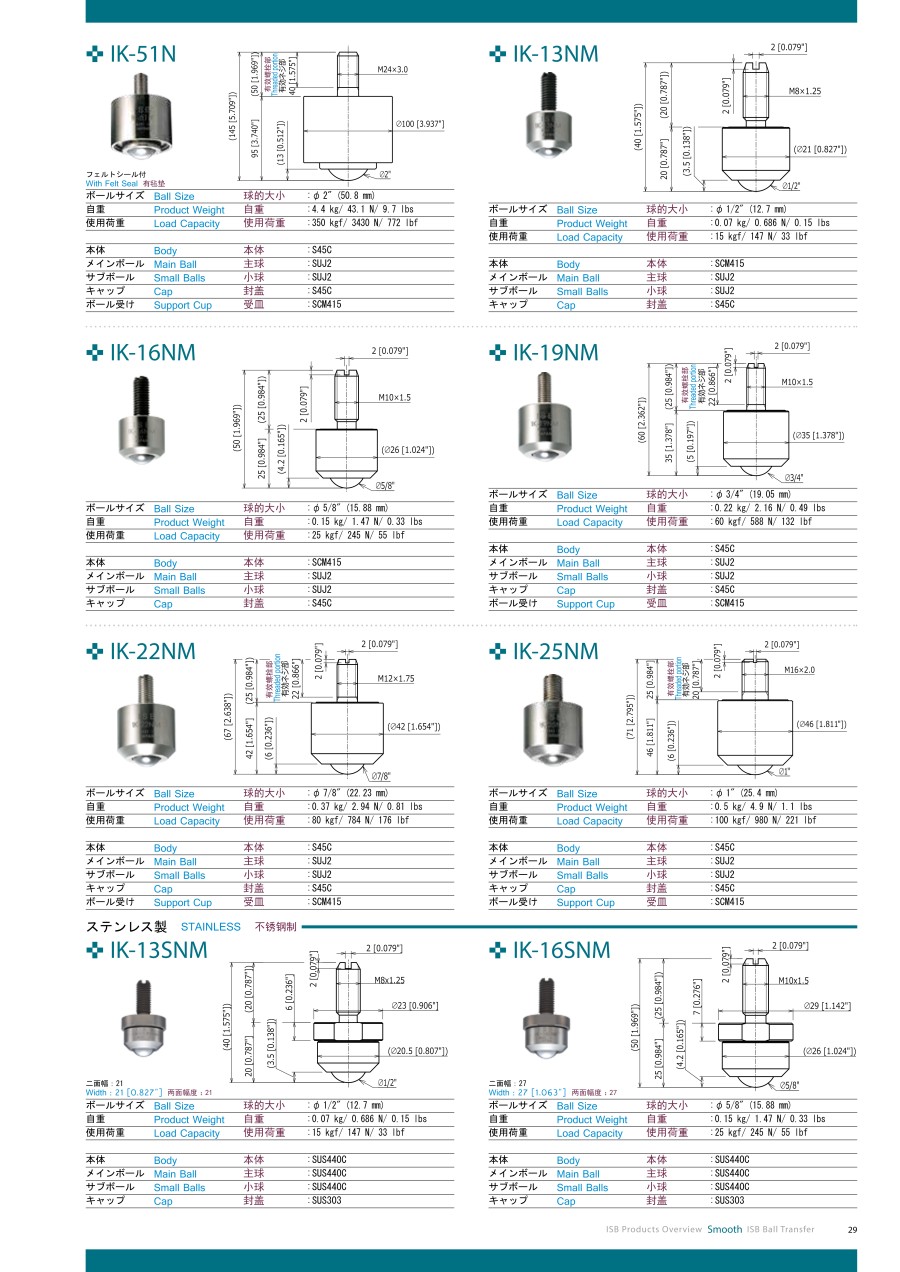

外形図
IK-13SNM
IK-16SNM
IK-19SNM （フェルトシール付き）
IK-22SNM （フェルトシール付き）
IK-25SNM （フェルトシール付き）
製品仕様
| 型番 | 二面幅 | ボールサイズ | 自重 | 使用荷重 | 本体 | メインボール | サブボール | キャップ | ボール受 |
|---|---|---|---|---|---|---|---|---|---|
| IK-13SNM | 21 | φ1/2" （12.7mm） | 0.07kg/ 0.686N/ 0.15lbs | 15kgf/ 147N/ 33lbf | SUS440C | SUS440C | SUS440C | SUS303 | - |
| IK-16SNM | 27 | φ5/8" （15.88mm） | 0.15kg/ 1.47N/ 0.33lbs | 25kgf/ 245N/ 55lbf | SUS440C | SUS440C | SUS440C | SUS303 | - |
| IK-19SNM | 36 | φ3/4" （19.05mm） | 0.22kg/ 2.16N/ 0.49lbs | 60kgf/ 588N/ 132lbf | SUS303 | SUS440C | SUS440C | SUS303 | SUS440C |
| IK-22SNM | 46 | φ7/8" （22.23mm） | 0.4kg/ 3.92N/ 0.88lbs | 80kgf/ 784N/ 176lbf | SUS303 | SUS440C | SUS440C | SUS303 | SUS440C |
| IK-25SNM | 46 | φ1" （25.4mm） | 0.5kg/ 4.9N/ 1.1lbs | 100kgf/ 980N/ 221lbf | SUS303 | SUS440C | SUS440C | SUS303 | SUS440C |
詳細情報
基本情報
下向き仕様のネジ固定タイプ。
【特長】
・IK 型ボールベアーの優れた特性をそのままに、強固なボルトをセットしました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
