ボールベアー IS-B型
- 通常単価(税別)
- 6,677円～24,632円
- 税込単価
- 7,345円～27,095円
通常出荷日：3日目～8日目
【特長】・スプリングが内蔵されており、ワークを乗せた時に多少の凹凸があっても荷重を均一に受けることがで...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

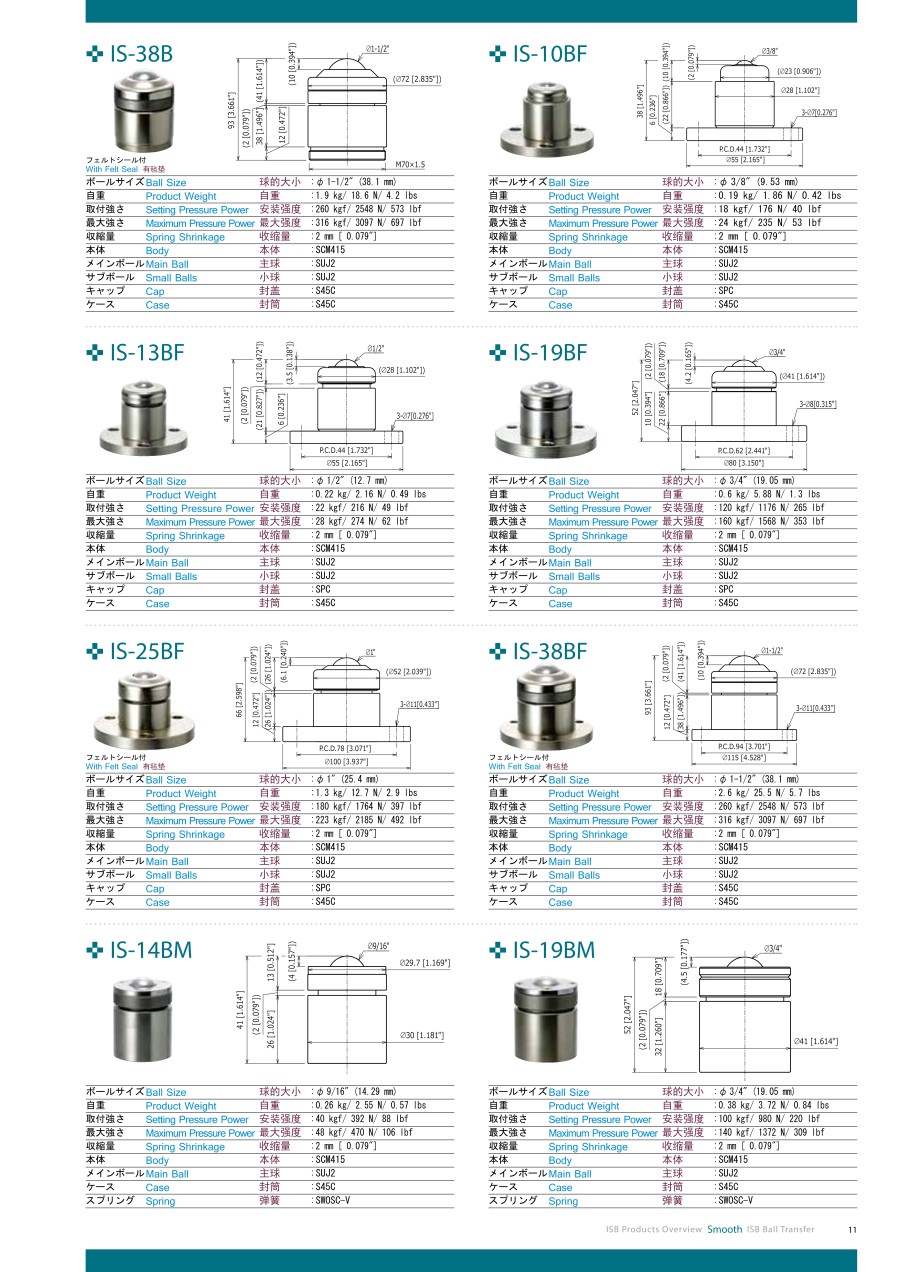

外形図
IS-10B
IS-13B
IS-19B
IS-25B
IS-38B
製品仕様
- スチール製
- 上向き用
- IS-25B／IS-38B：フェルトシール付
規格表
| 型番 | ボール サイズ | 自重 （kg／N／lbs） | 取付強さ （kgf／N／lbf） | 最大強さ （kgf／N／lbf） | 収縮量 （mm） | 本体 | メイン ボール | サブ ボール | キャップ | ケース |
|---|---|---|---|---|---|---|---|---|---|---|
| IS-10B | φ3/8" （9.53mm） | 0.12／1.18／0.26 | 18／176／40 | 24／235／53 | 2 ［0.079"］ | SCM415 | SUJ2 | SUJ2 | SPC | S45C |
| IS-13B | φ1/2" （12.7mm） | 0.14／1.37／0.31 | 22／216／49 | 28／274／62 | ||||||
| IS-19B | φ3/4" （19.05mm） | 0.34／3.33／0.75 | 120／1,176／265 | 160／1,568／353 | ||||||
| IS-25B | φ1 （25.4mm） | 0.8／7.84／1.8 | 180／1,764／397 | 223／2,185／492 | ||||||
| IS-38B | φ1-1/2" （38.1mm） | 1.9／18.6／4.2 | 260／2,548／573 | 316／3,097／697 | S45C |
詳細情報
基本情報
【特長】
・スプリングが内蔵されており、ワークを乗せた時に多少の凹凸があっても荷重を均一に受けることができます。
・主にプレス機やインジェクションマシン等、金型のセッティング用として使用されています。
・スプリングの寿命は100万回以上です。（ バネの交換可能 ）
