井口機工製作所

ボールベアー ISR-50D型

カタログ |

通常単価(税別): 31,043円～312,109円

税込単価: 34,147円～343,320円

通常出荷日：8日目

エア圧力でワークをテーブル上面から持ち上げ、360度の水平方向に移動させる事ができます。金型の段取り替...

よく一緒に見られています

井口機工製作所

通常出荷日：在庫品1日目

よく一緒に見られています

井口機工製作所

通常出荷日：在庫品1日目

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

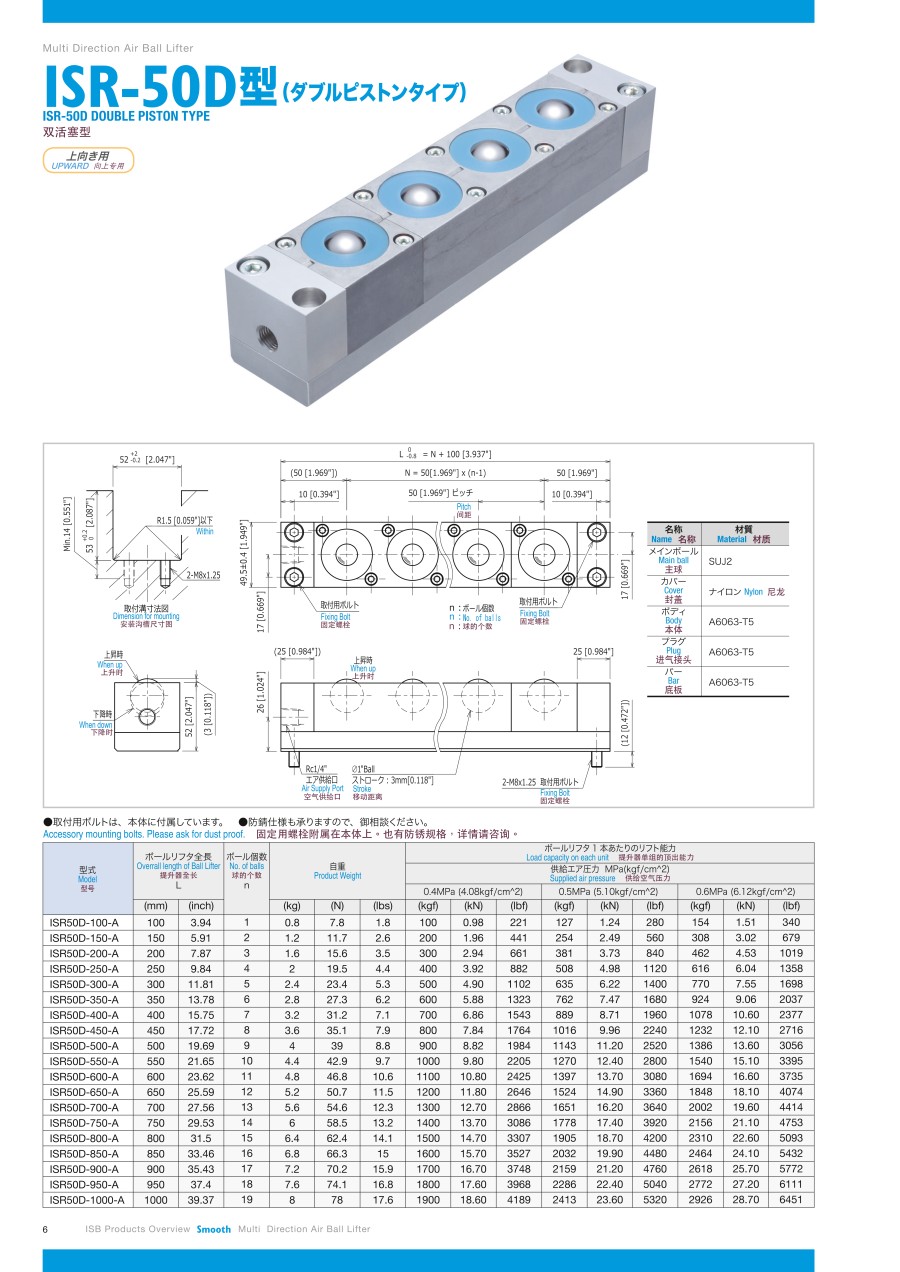

外形図

取付用ボルトは、本体に付属しています。

製品仕様

上向き用
ダブルピストンタイプ

材質
メインボール：SUJ2
カバー：ナイロン
ボディ：A6063-T5
プラグ：A6063-T5
バー：A6063-T5

規格表

型番リスト

表示件数

型番

使用荷重

(N)

使用耐荷重範囲

(N)

長さL

(mm)

RoHS?

最小発注数量

28700	20000.1以上	1000	10	1個
1510	500.1～5000	100	10	1個
3020	500.1～5000	150	10	1個
4530	500.1～5000	200	10	1個
6040	5000.1～10000	250	10	1個
7550	5000.1～10000	300	10	1個
9060	5000.1～10000	350	10	1個
10600	10000.1～20000	400	10	1個
12100	10000.1～20000	450	10	1個
13600	10000.1～20000	500	10	1個
15100	10000.1～20000	550	10	1個
16600	10000.1～20000	600	10	1個
18100	10000.1～20000	650	10	1個
19600	10000.1～20000	700	10	1個
21100	20000.1以上	750	10	1個
22600	20000.1以上	800	10	1個
24100	20000.1以上	850	10	1個
25700	20000.1以上	900	10	1個
27200	20000.1以上	950	10	1個

通常単価(税別) (税込単価)	通常出荷日

312,109円 ( 343,320円 )	8日目
31,043円 ( 34,147円 )	8日目
49,587円 ( 54,546円 )	8日目
61,454円 ( 67,599円 )	8日目
73,043円 ( 80,347円 )	8日目
92,723円 ( 101,995円 )	8日目
110,601円 ( 121,661円 )	8日目
134,211円 ( 147,632円 )	8日目
145,350円 ( 159,885円 )	8日目
166,081円 ( 182,689円 )	8日目
175,403円 ( 192,943円 )	8日目
196,671円 ( 216,338円 )	8日目
195,694円 ( 215,263円 )	8日目
220,301円 ( 242,331円 )	8日目
236,210円 ( 259,831円 )	8日目
251,339円 ( 276,473円 )	8日目
267,246円 ( 293,971円 )	8日目
283,155円 ( 311,471円 )	8日目
297,561円 ( 327,317円 )	8日目

詳細情報

基本情報

基本情報

エア圧力でワークをテーブル上面から持ち上げ、360度の水平方向に移動させる事ができます。金型の段取り替えに最適です。S型に比べより大きな荷重を受ける事ができます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールベアー ISR-50D型のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールベアー ISR-50D型	ボールベアー ISR-C50D型	ボールベアー ISR-50S型	ボールベアー ISR-C50S型	ボールベアー ISR-38型	ボールベアー ISR-22T型
メーカー	井口機工製作所	井口機工製作所	井口機工製作所	井口機工製作所	井口機工製作所	井口機工製作所
通常価格	31,043円-	64,835円 -	16,532円 -	39,213円 -	13,723円 -	25,028円 -
通常出荷日	8日目	8日目	8日目	8日目	8日目	8日目
種類	エア駆動式	エア駆動式	エア駆動式	エア駆動式	エア駆動式	エア駆動式
形状	ユニット	ユニット	ユニット	ユニット	ユニット	ユニット
本体材質	アルミ	アルミ	アルミ	アルミ	アルミ	アルミ
メインボール材質	スチール	ステンレス	スチール	ステンレス	スチール	スチール
ボールサイズ (inch)(φ)	25.4(1)	25.4(1)	25.4(1)	25.4(1)	19.05(3/4)	12.7(1/2)
