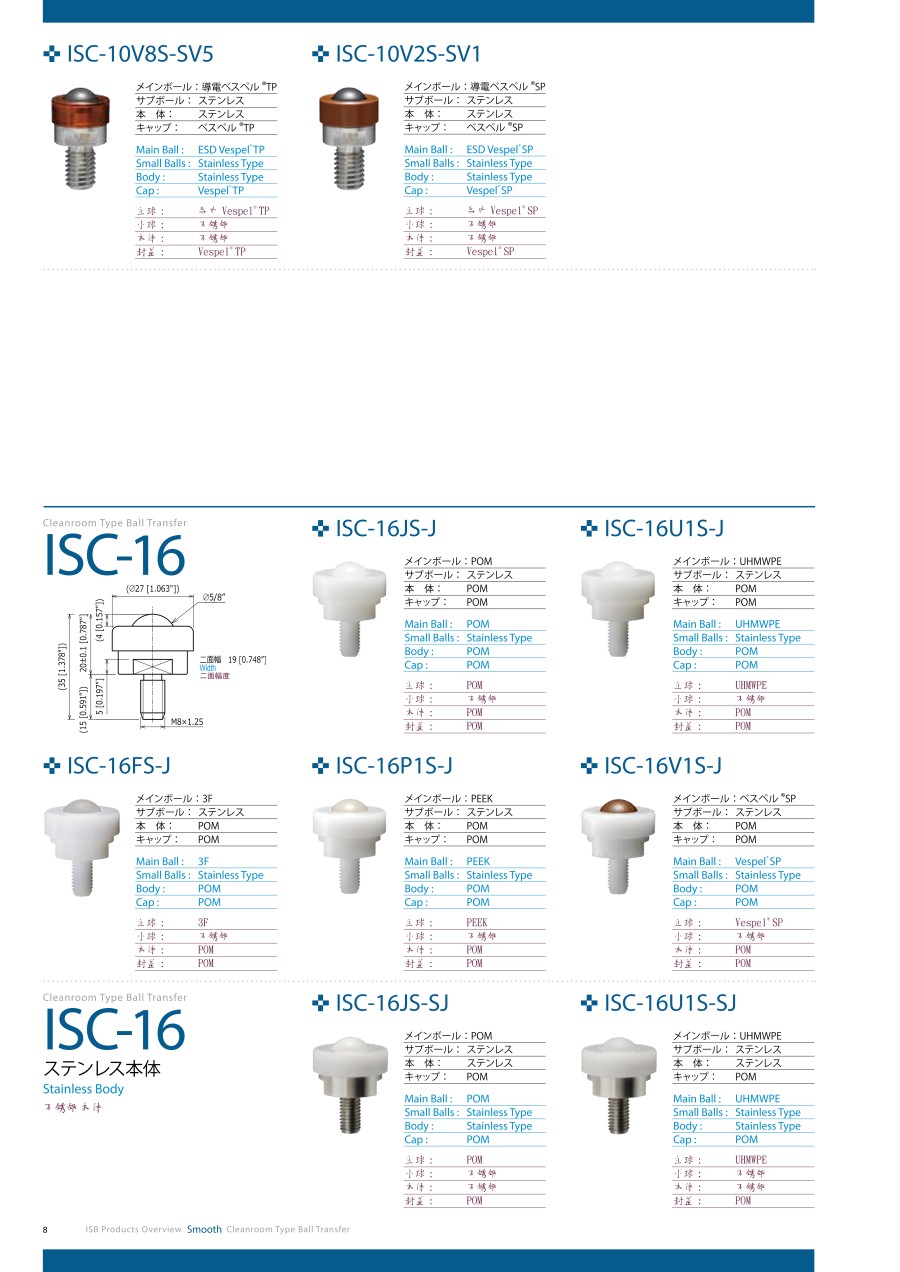

ボールベアー ISC-16型（本体材質 樹脂）

外形図

製品仕様

材質

商品特長詳細

クリーンルーム向けボールベアーの荷重について

クリーンルーム内で使用されるボールベアーの荷重は、ユーザーの考えによって変わります。
ISBとしては、クリーンルーム向けボールベアーの耐荷重について次の点に留意し、ユーザーと打ち合わせを行った上で仕様をご推奨しております。
1. 使用環境（使用条件）
2. 接触する面の材質
3. 移動する距離
4. 移動する速さ

クリーンルーム向けボールベアーにかけられる荷重は、各工程や処理装置により、変わってきます。そのため、パネルメーカーの基準に則して、ISBなりの実績に基づく提案をさせていただいております。
初めて採用をご検討いただく場合は、クリーンルーム向けボールベアーに対して0～1kgを目安として、設計検討してください。
また、使用用途によっては実績があてはまらない場合も考えられます。

導電性ボールベアーについて

FPD製造ラインの考え方により、ISB独自の導電性ISCボールベアーが採用されています。特に、LCD製造の前工程に採用実績が増えており、使用用途に合わせて材質を選ぶことも可能です。

■導電性ボールベアーの除電特性

LCD用ガラス片に静電気を帯電させておき、ガラス片に導電性ボールベアー、または通常ボールベアーを接触させた時の電圧降下状況を静電気測定器により測定。

B-1：導電性ボールベアー（メインボール表面抵抗率：10⁴～10⁵）
B-2：絶縁性ボールベアー（メインボール表面抵抗率：10¹²以上）

※上記の測定値は、井口機工製作所内基準による測定の参考値ですので保証値ではありません。
