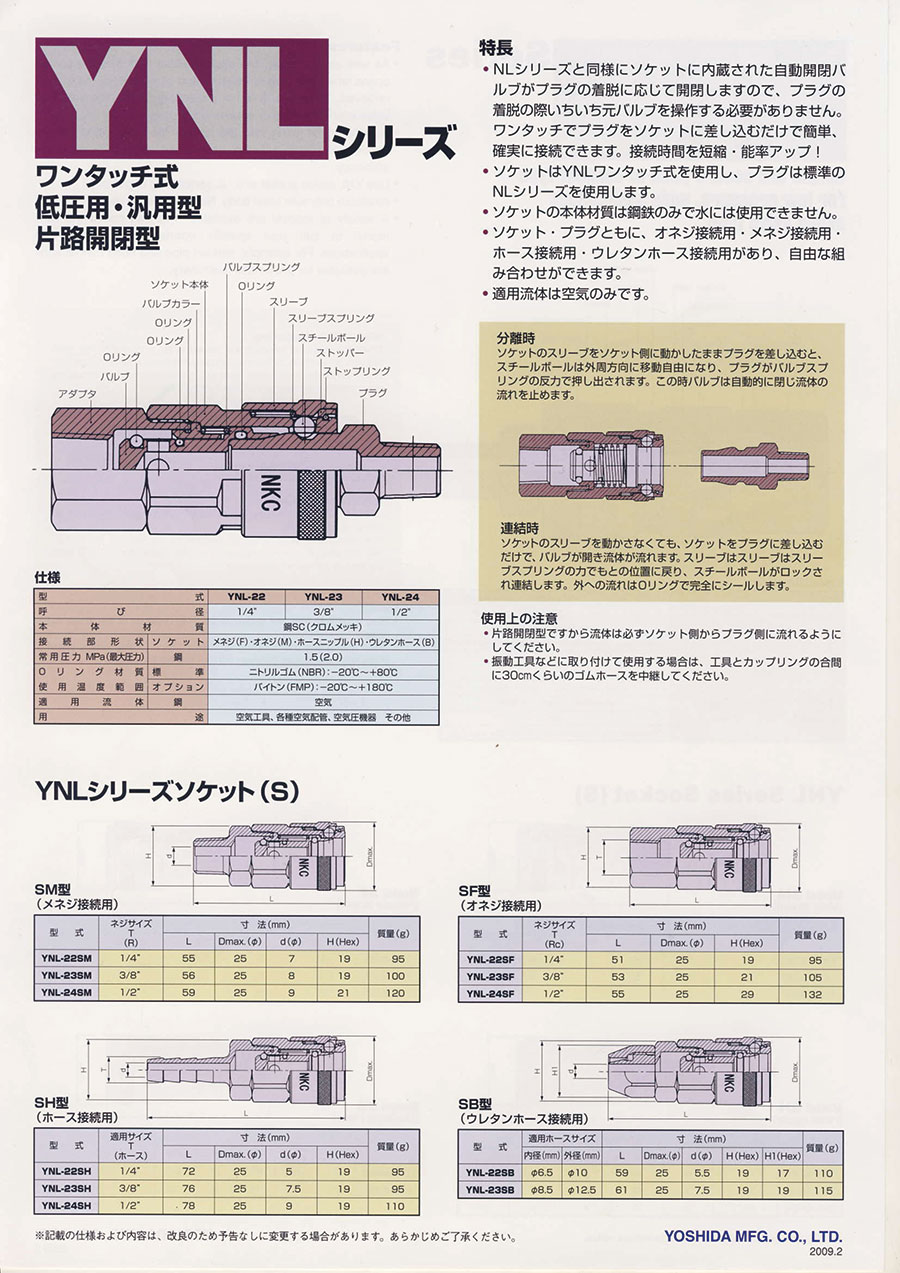

型式		YNL-22	YNL-23	YNL-24
呼び径		1/4"	3/8"	1/2"
本体材質		鋼SC（クロムメッキ）
接続部形状	ソケット	メネジ（F）・オネジ（M）・ホースニップル（H）・ウレタンホース（B）
常用圧力 MPa（最大圧力）	鋼	1.5（2.0）
0リング材質使用温度範囲	標準	ニトリルゴム（NBR）：-20℃+80℃
0リング材質使用温度範囲	オプション	バイトン（FMP）：-20℃+180℃
適用流体	鋼	空気
用途		空気工具、各種空気配管、空気圧機器その他

仕様

分離時・連結時の参考図

分離時
ソケットのスリーブをソケット側に動かしたままプラグを差し込むと、スチールボールは外周方向に移動自由になり、プラグがバルブスプリングの反力で押し出される。この時バルブは自動的に閉じ流体の流れを止める。

連結時
ソケットのスリーブを動かさなくても、ソケットをプラグに差し込むだけで、バルブが開き流体が流れる。スリーブはスリーブスプリングの力でもとの位置に戻り、スチールボールがロックされ連結。外への流れはOリングで完全にシールする。

使用上の注意

片路開閉型ですから流体は必ずソケット側からプラグ側に流れるようにしてください。
振動工具などに取り付けて使用する場合は、工具とカップリングの合間に30cmくらいのゴムホースを中継してください。

寸法図（SH型・ホース接続用）

型式	適用サイズ T （ホース）	寸法(mm)				質量（g）
型式	適用サイズ T （ホース）	L	Dmax.（φ）	d（φ）	H（Hex）	質量（g）
YML-22SH	1/4"	72	25	5	19	95
YML-23SH	3/8"	76	25	7.5	19	95
YML-24SH	1/2"	78	25	9	19	110

SH型（ホース接続用）

型番リスト

表示件数

型番

YNL-22SH-STL-NBR

YNL-23SH-STL-NBR

YNL-24SH-STL-NBR

寸法L

(mm)

寸法d(φ)

(mm)

適用サイズT

(Rc/R)

最小発注数量

72	5	1/4"	1個
76	7.5	3/8"	1個
78	9	1/2"	1個

通常単価(税別) (税込単価)	通常出荷日

1,058円 ( 1,164円 )	在庫品1日目当日出荷可能
899円 ( 989円 )	在庫品1日目当日出荷可能
1,431円 ( 1,574円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

適用流体は空気のみのワンタッチ式小型空気配管用カプラソケット。
【特長】
・エアーツールのホース接続に優れたカプラ。
・プラグをソケットに押し込むだけのワンタッチ接続で接続時間を短縮して作業効率アップ。
・耐久性があり光沢があるニッケルクロームメッキが施されている。
・流体は必ずソケット側からプラグ側に流してください。
・ソケットとNL-20プラグは取付形状およびサイズにかかわらず接続できる。
・単体時・接続時とも真空用途や材質は鋼鉄のみで空気以外の流体には使用できません。
【用途】
・エアーツールの接続に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工器
ハイカプラ200 鋼鉄 SH型（ホース取付用）
ハイカプラ200 日東工器製、鋼鉄の同等品となります SH型。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
