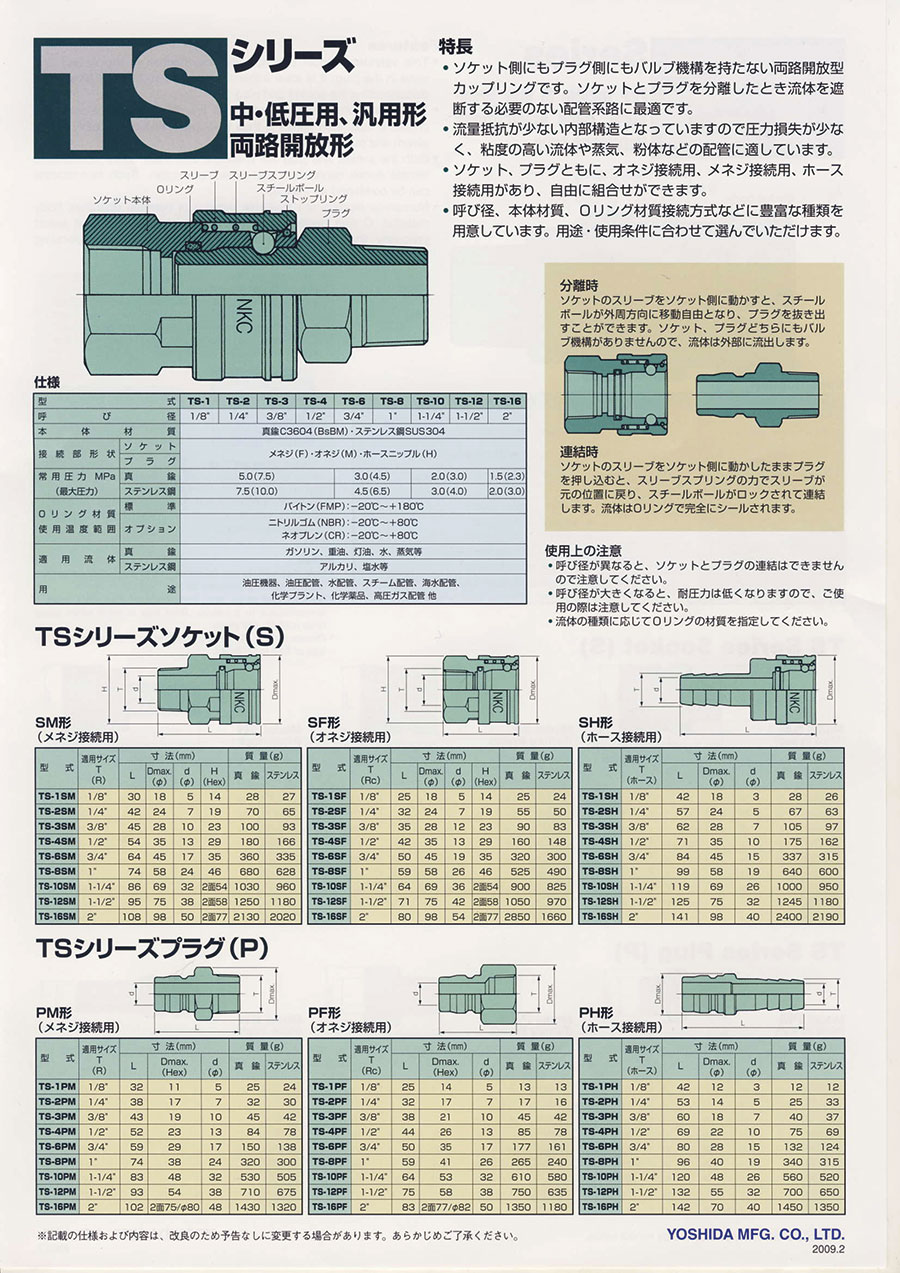

TSシリーズプラグ PH形

TSシリーズプラグ PH形の特長

商品部位説明図

商品参考図

・分離時:ソケットのスリーブをソケット側に動かすと、ステールポールが外周方向に移動自由となり、プラグを抜き出すことができる。ソケット、プラグどちらにもパルブ機構がないため、流体は外部に流出する。
・連結時:ソケットのスリーブをソケット側に動かしたままブラグを押し込むと、スリーブスプリングの力でスリーブが元の位置に戻り、ステールポールがロックされて連絡する。流体はOリングで完全にシールされる。

製品仕様

寸法図

特長

・ソケット側にもプラグ側にもパルブ機構を持たない両路開放型カップリング。ソケットとプラグを分離したとき流体を遮断する必要のない配管系路に最適。
・流量抵抗が少ない内部構造。圧力損失が少なく、粘度の高い流体や蒸気、粉体などの配管に最適。
・ソケット、プラグともに、オネジ接続用、メネジ接続用、ホース接続用があり、自由に組合せができる。
・呼び径、本体材質、Oリング材質接続方式などに豊富な種類を用意。

使用上の注意

・呼び径が異なると、ソケットとプラグの連絡はできませんので注意してください。
・呼び径が大きくなると耐圧力は低くなりますので、ご使用の際は注意してください。
・流体の種類に応じてOリングの材質を指定してください。
