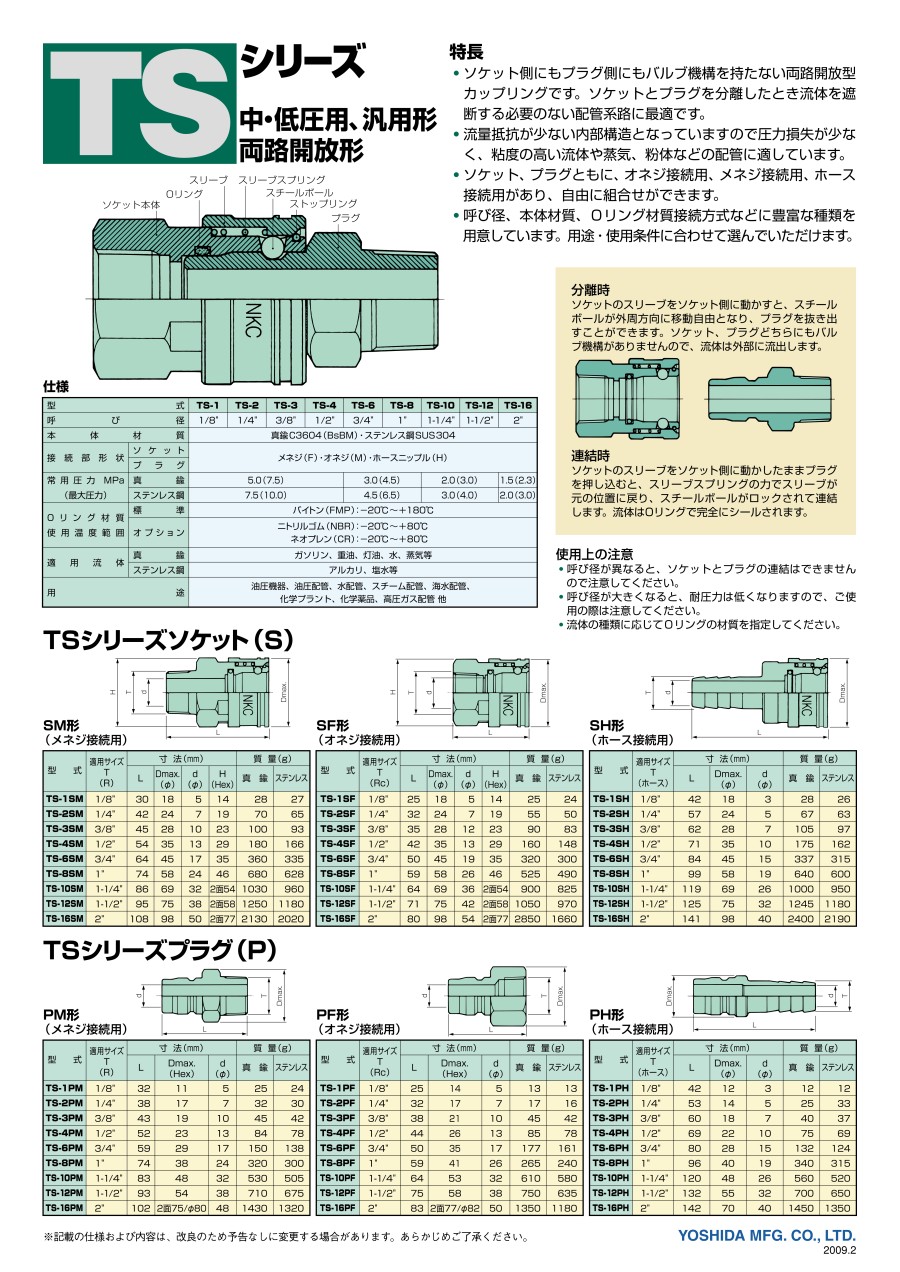

型式		TS-1	TS-2	TS-3	TS-4	TS-6	TS-8	TS-10	TS-12	TS-16
呼び径		1/8"	1/4"	3/8"	1/2"	3/4"	1"	1-1/14"	1-1/2"	2"
本体材質		真鍮C3604（BsBm）・ステンレス鋼SUS304
接続部形状	ソケット	メネジ（F）・オネジ（M）・ホースニップル（H）
接続部形状	ブラグ	メネジ（F）・オネジ（M）・ホースニップル（H）
常用圧力MPa （最大圧力）	真鍮	5.0（7.5）				3.0（4.5）		2.0（3.0）		1.5（2.3）
常用圧力MPa （最大圧力）	ステンレス鋼	7.5（10.0）				4.5（6.5）		3.0（4.0）		2.0（3.0）
Oリング材質使用温度範囲	標準	パイトン（FMP）：-20℃～+180℃
Oリング材質使用温度範囲	オプション	ニトリルゴム（NBR）：-20℃～+80℃ ネオブレン（CR）：-20℃～+80℃
適用流体	真鍮	ガソリン、重油、灯油、水、蒸気等
適用流体	ステンレス鋼	アルカリ、塩水等
用途		油圧機器、油圧配管、水配管、スチーム配管、海水配管、化学ブラント、化学薬品、高圧ガス配管他

使用方法

参考図（分離時・連結時）

分離時
ソケットのスリーブをソケット側に動かすと、スチールボールが外周方向に移動自由となり、プラグを抜き出すことができる。ソケット、プラグどちらにもバルブ機構がありませんので、流体は外部に流出する。
連結時
ソケットのスリーブをソケット側に動かしたままプラグを押し込むと、スリーブスプリングの力でスリーブが元の位置に戻り、スチールボールがロックされて連結する。流体はOリングで完全にシールされる。

使用上の注意

呼び径が異なると、ソケットとプラグの連結はできませんので注意してください。
呼び径が大きくなると、耐圧力は低くなりますので、ご使用の際は注意してください。
流体の種類に応じてOリングの材質を指定してください。

寸法

寸法図（SF型・オネジ接続用）

型式	適用サイズ T （Rc）	寸法（mm）				質量（g）
型式	適用サイズ T （Rc）	L	Damx. （φ）	d （φ）	H （Hex）	真鍮	ステンレス
TS‐1SF	1/8"	25	18	5	14	25	24
TS‐2SF	1/4"	32	24	7	19	55	50
TS‐3SF	3/8"	35	28	12	23	90	83
TS‐4SF	1/2"	42	35	13	29	160	148
TS‐6SF	3/4"	50	45	19	35	320	300
TS‐8SF	1"	59	58	26	46	525	490
TS‐10SF	1-1/4"	64	69	36	2面54	900	825
TS‐12SF	1-1/2"	71	75	42	2面58	1050	970
TS‐16SF	2"	80	98	54	2面77	2850	1660

型番リスト

表示件数

型番

使用流体

本体材質

ねじの呼び(inch)

使用圧力範囲

(MPa)

寸法L

(mm)

寸法d(φ)

(mm)

最小発注数量

水 / 水蒸気 / 油 / 薬品	[銅合金] 真鍮C3604(BsBM)	1/8	0～7.5	25	5	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	1/8	0～10	25	5	1個
水 / 水蒸気 / 油 / 薬品	[銅合金] 真鍮C3604(BsBM)	1/4	0～7.5	32	7	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	3/8	0～10	35	12	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	1/2	0～10	42	13	1個
水 / 水蒸気 / 油 / 薬品	[銅合金] 真鍮C3604(BsBM)	3/4	0～4.5	50	19	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	3/4	0～6.5	50	19	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	1	0～6.5	59	26	1個
水 / 水蒸気 / 油 / 薬品	[銅合金] 真鍮C3604(BsBM)	1 1/4	0～3	64	36	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	1 1/4	0～4	64	36	1個
水 / 水蒸気 / 油 / 薬品	[銅合金] 真鍮C3604(BsBM)	1 1/2	0～3	71	42	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	1 1/2	0～4	71	42	1個
水 / 水蒸気 / 油 / 薬品	[銅合金] 真鍮C3604(BsBM)	2	0～2.3	80	54	1個
水 / 薬品	[ステンレス] ステンレス鋼SUS304	2	0～3	80	54	1個

通常単価(税別) (税込単価)	通常出荷日

1,273円 ( 1,400円 )	在庫品1日目当日出荷可能
2,851円 ( 3,136円 )	在庫品1日目当日出荷可能
1,533円 ( 1,686円 )	在庫品1日目当日出荷可能
4,259円 ( 4,685円 )	在庫品1日目当日出荷可能
6,159円 ( 6,775円 )	5日目
5,165円 ( 5,682円 )	在庫品1日目当日出荷可能
9,958円 ( 10,954円 )	5日目
17,097円 ( 18,807円 )	5日目
16,466円14,819円 ( 16,301円 )	5日目
26,758円24,082円 ( 26,490円 )	5日目
19,554円17,598円 ( 19,358円 )	5日目
36,021円32,418円 ( 35,660円 )	5日目
29,091円26,763円 ( 29,439円 )	5日目
37,522円 ( 41,274円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・ソケット側にもプラグ側にもバルブ機構を持たない両路開放型カップリングです。
・ソケットとプラグを分離したとき流体を遮断する必要のない配管系路に最適です。
・流量抵抗が少ない内部構造となっていますので圧力損失が少なく、粘度の高い流体や蒸気、粉体などの配管に適しています。
・ソケット、プラグともに、オネジ接続用、メネジ接続用、ホース接続用があり、自由に組合せができます。
・流体はソケット側・プラグ側のどちらからでも流せます。
・製品型式の頭数字が同じであればソケットとプラグは取付形状にかかわらず接続できます。
【用途】
・使用条件に合わせて選んでいただけます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工器
TSPカプラ真ちゅう FKM TSF型
日東工器製、真鍮の同等品となります、日東工器製、FKMの同等品となります。
日東工器
TSPカプラ真ちゅう NBR TSF型
日東工器製、真鍮の同等品となります、日東工器製、NBRの同等品となります。
日東工器
TSPカプラ真ちゅう EPDM TSF型
日東工器製、真鍮の同等品となります、日東工器製、EPDMの同等品となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
