吉田工作所

NLシリーズラインコネクタ（SC）

カタログ |

通常単価(税別): 4,370円

税込単価: 4,807円

通常出荷日：在庫品1日目当日出荷可能

工場内の空気配管からエアーツールのホース接続まで汎用性に優れた、低圧汎用型空気配管用カプラ。【特長】・...

よく一緒に見られています

吉田工作所

通常出荷日：在庫品1日目

NL-P-2-STL

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

NL-P-2-STLの仕様・寸法情報

種類

分岐

オス・メス

オス・メス分岐

使用流体

空気 / 油

本体材質

[スチール] 鋼SC(クロムメッキ)

バルブ構造

片路開閉型

シール材質

ニトリルゴム

使用温度範囲(℃)

-20～80

使用圧力範囲(MPa)

0～2

分岐数・接続数

適用サイズT(Rc/R)

R1 1/4

商品情報
型番リスト
詳細情報
カタログ

商品情報

NLラインコネクタ NL-P-2の特長

商品部位説明図

・ソケットに内蔵された自動開閉バルブがプラグの着脱に応じて開閉、プラグ着脱の際いちいち元バルブを操作する必要がない。
・ソケットプラグともに、オネジ接続用、メネジ接続用、ホース接続用があり、自由な組合せができる。
・本材質は、鋼・真鍮ステンレス鋼があり、鋼性の主要部分には焼入れを施し、耐久性、耐摩耗性にすぐれる。

製品仕様

型式	コネクタ本体カップリング		寸法（mm）		質量（g）
型式	取入口	取出口	コネクタ本体	全長	質量（g）
NL-P-2	NL-22PM	NL-22SM×2	22×22×69	69	260

型番リスト

表示件数

型番

NL-P-2-STL

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

4,370円

( 4,807円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

工場内の空気配管からエアーツールのホース接続まで汎用性に優れた、低圧汎用型空気配管用カプラ。
【特長】
・空気には鉄鋼製、水には真鍮。ステンレス製が最適。
・分離時にはプラグ側の流体が流出するため注意。
・流体は必ずソケット側からプラグ側に流す。
・ソケットとプラグは取付形状にかかわらずNL-20同士、NL-40同士は接続できる。
・単体時・接続時とも真空用途には使用不可。
【用途】
・空気工具、各種空気配管、空気圧機器、配水管に最適。

カタログ

商品TOP

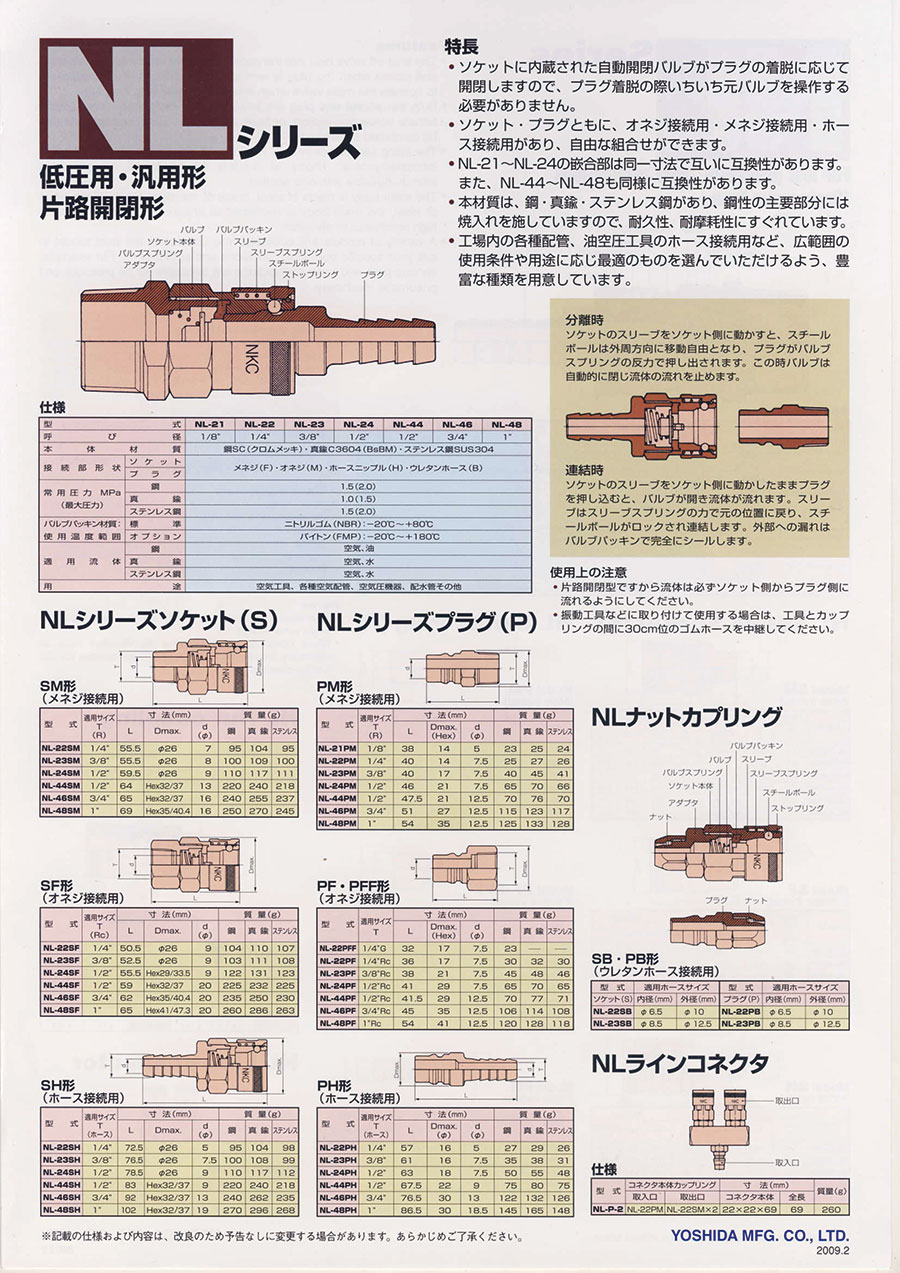

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

吉田工作所
NLシリーズプラグ PM形
同メーカーのNLシリーズプラグPM形となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NLシリーズラインコネクタ（SC）の型番NL-P-2-STLのページです。型番NL-P-2-STLに関する仕様情報を記載しております。
