KSシリーズソケット KS形
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,438円～100,033円特別価格
- 税込単価
- 2,682円～110,036円特別価格
気体、液体とも幅広い流体に対応可能な両路開閉形カップリングです。【特長】・ソケ...
詳細情報を確認する商品情報
気体、液体とも幅広い流体に対応可能なジョイント
ソケット側、プラグ側のどちらからでも流せる。
| 形式 | KS-1 | KS-2 | KS-3 | KS-4 | KS-6 | KS-8 | KS-10 | KS-12 | KS-16 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| 本体材質 | 真鍮C3604（BsBM）・ステンレス鋼SUS304 | |||||||||
| 接続部形状 | ソケット・プラグともメネジ（F）のみ | |||||||||
| 常用圧力 MPa （最大圧力） | 真鍮 | 5.0（7.5） | 3.0（4.5） | 2.0（3.0） | 1.5（2.3） | |||||
| ステンレス鋼 | 7.5（10.0） | 4.5（6.5） | 3.0（4.5） | 2.0（3.0） | ||||||
| Oリング材質 使用温度範囲 | 標準 | バイトン（FMP）：-20℃～+180℃ | ||||||||
| オプション | ニトルゴム（NBR）：-20℃～+80℃ ネオブレン（CR）：-20℃～+80℃ | |||||||||
| 適用流体 | 真鍮 | ガソリン、重油、灯油、水、蒸気等 | ||||||||
| ステンレス鋼 | アルカリ、塩水等 | |||||||||
| 用途 | 水配管、海水、酸素、アセチレン、スチーム配管、 化学薬品、化学プラント、高圧ガス配管 他 | |||||||||
仕様
KSシリーズソケットKS形の外形図と寸法について
KSシリーズソケットKS形の寸法図
| 型式 | 適用サイズ T1 （Rc） | ソケット（S） | |||||
|---|---|---|---|---|---|---|---|
| 寸法（mm） | 質量（g） | ||||||
| Ls | Hs（φ/2面） | D（φ） | C | 真鍮 | ステンレス | ||
| KS-1S | 1/8" | 48 | 18 / 14 | 24 | 16.5 | 90 | 73 |
| KS-2S | 1/4" | 58 | 22 / 17 | 28 | 17.5 | 150 | 130 |
| KS-3S | 3/8" | 65 | 25 / 21 | 35 | 20 | 220 | 195 |
| KS-4S | 1/2" | 72 | 35 / 29 | 45 | 25 | 470 | 435 |
| KS-6S | 3/4" | 88 | 41 / 35 | 55 | 32 | 775 | 710 |
| KS-8S | 1" | 102 | 48 / 41 | 65 | 32.5 | 1090 | 1000 |
| KS-10S | 1-1/4" | 115 | 59 / 54 | 77.5 | 34 | 1730 | 1600 |
| KS-12S | 1-1/2" | 124 | 69 / 63 | 87.5 | 39 | 2550 | 2340 |
| KS-16S | 2" | 132 | 86 / 77 | 109 | 39 | 3950 | 3660 |
KS形（オネジ接続用）
この商品の特長について
分離した時のイメージ図
分離時
ソケットのスリーブをソケット側に動かすとスチールボールが外周方向に移動自由となり、ソケット・プラグのバルブスプリングの反力でプラグがソケットから分離する。
分離と同時にソケット側・プラグ側ともにバルブが着座し、流体の流れを止める。
連結時
ソケットのスリーブをソケット側に動かしたままプラグを押し込むと、スリーブスプリングの力でスリーブは元の位置に戻り、スチールボールがロックされて連結する。
このとき、ソケット側ブラグ側のバルブが互いに押し合って通路を開き流体が流れる。
外部ヘの流体の漏れはOリングで完全にシールする。
この商品の使用上の注意
- Oリング、バルブパッキンの材質によって耐薬品性が異なりますので、流体の種類によって適切な材質を選んでください。
- 呼び径が異なるとソケットとプラグの連結は不可能ですから注意してください。
- 接続側がホースニップルやメネジの場合には、市販のジョイントを取り付けて使用してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,438円 ( 2,682円 ) | 在庫品1日目当日出荷可能 |
4,275円 ( 4,703円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
5,135円 ( 5,649円 ) | 在庫品1日目当日出荷可能 |
6,791円 ( 7,470円 ) | 在庫品1日目当日出荷可能 |
10,433円 ( 11,476円 ) | 在庫品1日目当日出荷可能 |
10,433円 ( 11,476円 ) | 5日目 |
13,443円 ( 14,787円 ) | 在庫品1日目当日出荷可能 |
15,912円 ( 17,503円 ) | 在庫品1日目当日出荷可能 |
21,811円 ( 23,992円 ) | 在庫品1日目当日出荷可能 |
27,788円25,009円 ( 27,510円 ) | 5日目 |
37,049円33,344円 ( 36,678円 ) | 5日目 |
80,274円72,246円 ( 79,471円 ) | 5日目 |
52,830円47,547円 ( 52,302円 ) | 5日目 |
100,033円 ( 110,036円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
気体、液体とも幅広い流体に対応可能な両路開閉形カップリングです。
【特長】
・ソケット・プラグ両方に自動開閉バルブが内蔵された両路開閉形カップリングです。
・ソケットとプラグを分離した瞬間に、ソケット側・プラグ側とも完全な密封状態となります。
・連結と同時に通路が開き、分離と同時に通路が閉じるため、流体の損失やエアの混入はほとんどありません。
・最新の加工技術を駆使して高精度に仕上げていますので、分離時・連結時ともに機密性にすぐれています。
・製品型式の頭数字が同じであればソケットとプラグは取付け形状にかかわらず接続できます。
・呼び径、本体材質、Oリング・バルブパッキン材質などに豊富な種類を用意していますので、用途・使用条件に合わせて最適なものを選んでいただけます。
【用途】
・接続を外しても流体がほとんど漏れ出さないので幅広い流体に利用可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

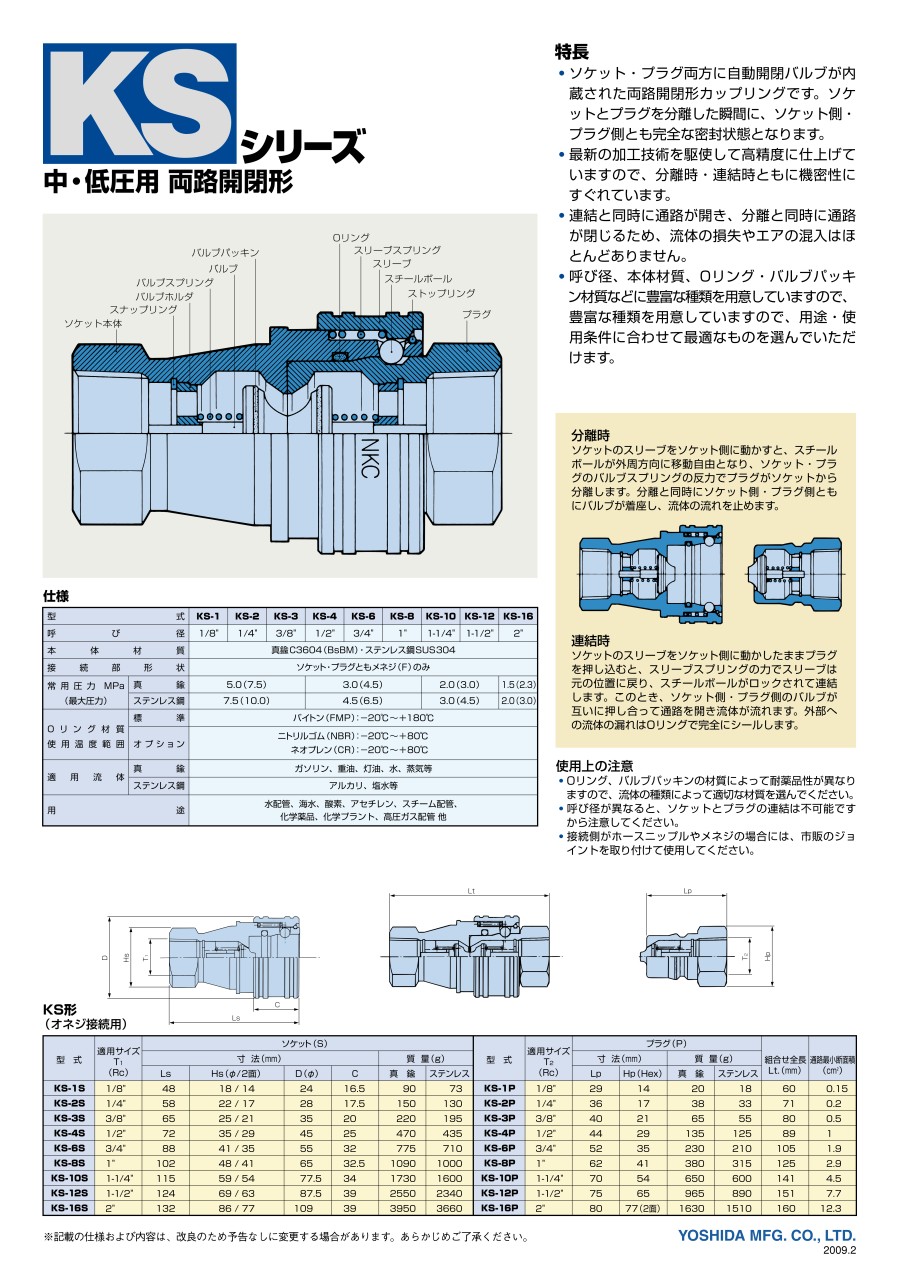

カタログ
