ACシリーズソケット SM型
- 通常単価(税別)
- 1,198円～1,462円
- 税込単価
- 1,318円～1,608円
通常出荷日：在庫品1日目当日出荷可能
【特長】・ワンタッチでプラグをソケットに差し込むだけで簡単・確実に接続できます。・本体材質は鋼鉄のみで...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
低圧用ワンタッチ式片路開閉型ACシリーズSM型
部品構成図
| 型式 | AC-02 |
|---|---|
| 呼び径 | 1/4 |
| ソケット、プラグ材質 | 鋼鉄（SUM24L） |
| 常用圧力（MPa） | 1.0 |
| 最大圧力（MPa） | 1.5 |
| シール材質 | ニトリルゴム（NBR） |
| 使用温度範囲 | -20℃～80℃ |
| 適用流体 | 空気 |
寸法（SM型・めねじ取り付け用）
寸法図
| 型式 | 取付 ネジサイズ | 寸法（mm） | 質量 （g） | ||||
|---|---|---|---|---|---|---|---|
| φD | φd | L | H HEX | T | |||
| AC-02SM | Rc1/4 | 19.5 | 7 | 50 | 17 | R1/4 | 57 |
| AC-02SMF | G1/4 | 19.5 | 7 | 47 | 17 | G1/4 | 57 |
詳細情報
基本情報
【特長】
・ワンタッチでプラグをソケットに差し込むだけで簡単・確実に接続できます。
・本体材質は鋼鉄のみで水には使用できません。
・ハンドツールの手元接続に適した軽量設計です。
・耐久性があり光沢があるニッケルクロームメッキが施されています。
・流体はソケット側・プラグ側のどちらからでも流せます。
・ソケットとプラグは取付形状およびサイズにかかわらず接続できます。
【用途】
・軽量設計なので小型のハンドエアーツールに最適です。
・適用流体は空気のみです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

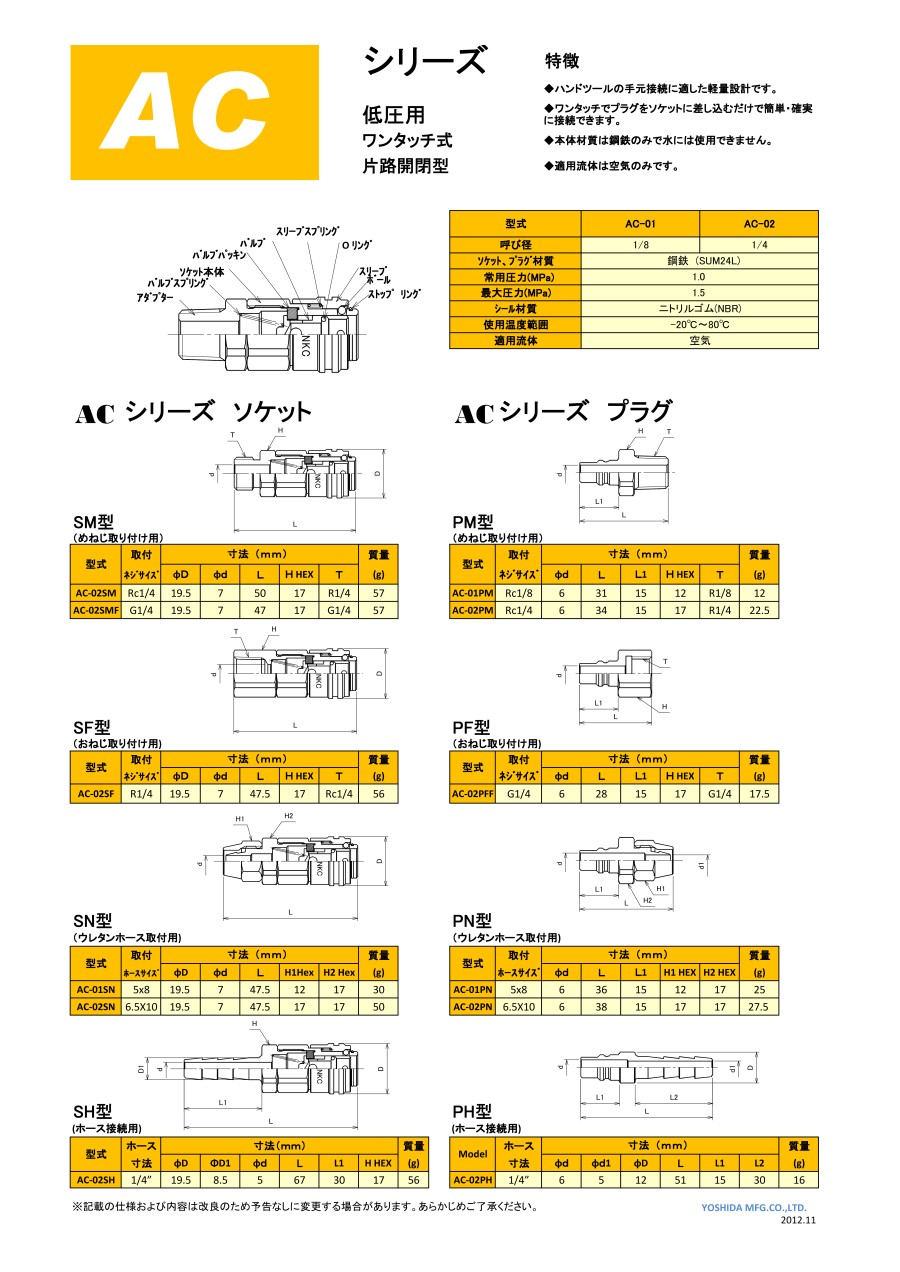

カタログ
