ヨシタケ

エアートラップ 11、22、13-LDシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 30,528円～40,768円特別価格

税込単価: 33,581円～44,845円特別価格

【特長】・従来の製品と比較して、作動圧力範囲が広く排出量が多くなっています・小...

種類
エアートラップ
ドレントラップ/スチームトラップ方式
フロート式
適用流体
空気

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

11-LD

22、13-LD

製品仕様

型式		11-LD-18.5	11-LD-28	22-LD-37	13-LD-40
適用流体		空気・その他非危険気体
最高圧力		1.8MPa	2.8MPa	3.7MPa	4.0MPa
オリフィスサイズ		#38	5/64	5/64	7/64
最高温度		260℃
材質	本体	ステンレス鋼
	弁体・弁座	ステンレス鋼（焼入れクローム鍋）
	フロート	ステンレス鋼
接続		JIS Rc

規格表

出口は15A

技術情報・設計アイデア

最高作動圧力差

型式	比重
型式	1.00	0.95	0.90	0.85	0.80	0.75	0.70	0.65	0.60	0.55	0.50
11-LD-11	1.21	1.11	1.01	0.9	0.79	0.69	0.58	0.48	0.37	0.27	0.16
11-LD-18.5	1.8	1.7	1.5	1.4	1.2	1.04	0.88	0.72	0.56	0.4	0.25
11-LD-28	2.8	2.8	2.7	2.4	2.1	1.8	1.5	1.3	0.99	0.71	0.43
22-LD-20	2.0	1.8	1.7	1.5	1.4	1.2	1.0	0.91	0.74	0.58	0.41
22-LD-37	3.7	3.3	2.9	2.5	2.1	1.7	1.7	1.6	1.3	1.0	0.75
13-LD-10.5	1.05	0.97	0.88	0.78	0.69	0.59	0.50	0.41	0.31	0.22	0.12
13-LD-25	2.5	2.2	2.0	1.8	1.6	1.4	1.1	0.96	0.74	0.51	0.30
13-LD-40	4.0	4.0	4.0	4.0	4.0	3.6	3.0	2.4	1.9	1.3	0.77

液体の比重により最高作動圧力差が異なりますので、下表をご参照ください。

性能・試験情報

排出量

11-LD

22-LD

13-LD

型番リスト

表示件数

型番

11-LD-18.5-20A

11-LD-28-20A

呼び径

最高使用圧力

(MPa)

最高作動圧力差

(kgf/cm2)

最高使用温度

(℃)

最小発注数量

3/4B(20A)	1.85	18.5	18.5	1個
3/4B(20A)	2.8	28	28	1個

通常単価(税別) (税込単価)	通常出荷日

30,528円27,475円 ( 30,223円 )	16日目
40,768円36,691円 ( 40,360円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・従来の製品と比較して、作動圧力範囲が広く排出量が多くなっています
・小型・軽量に設計され、取付けが簡単です
・フリーフローティングレバー方式の採用によりレバー部の摩耗がなく、弁体、弁座に焼入れクローム鋼を使用しているため、耐久性に優れています
・弁体はボール形状のためシール性に優れています
・流体の比重が軽いものでも使用できます

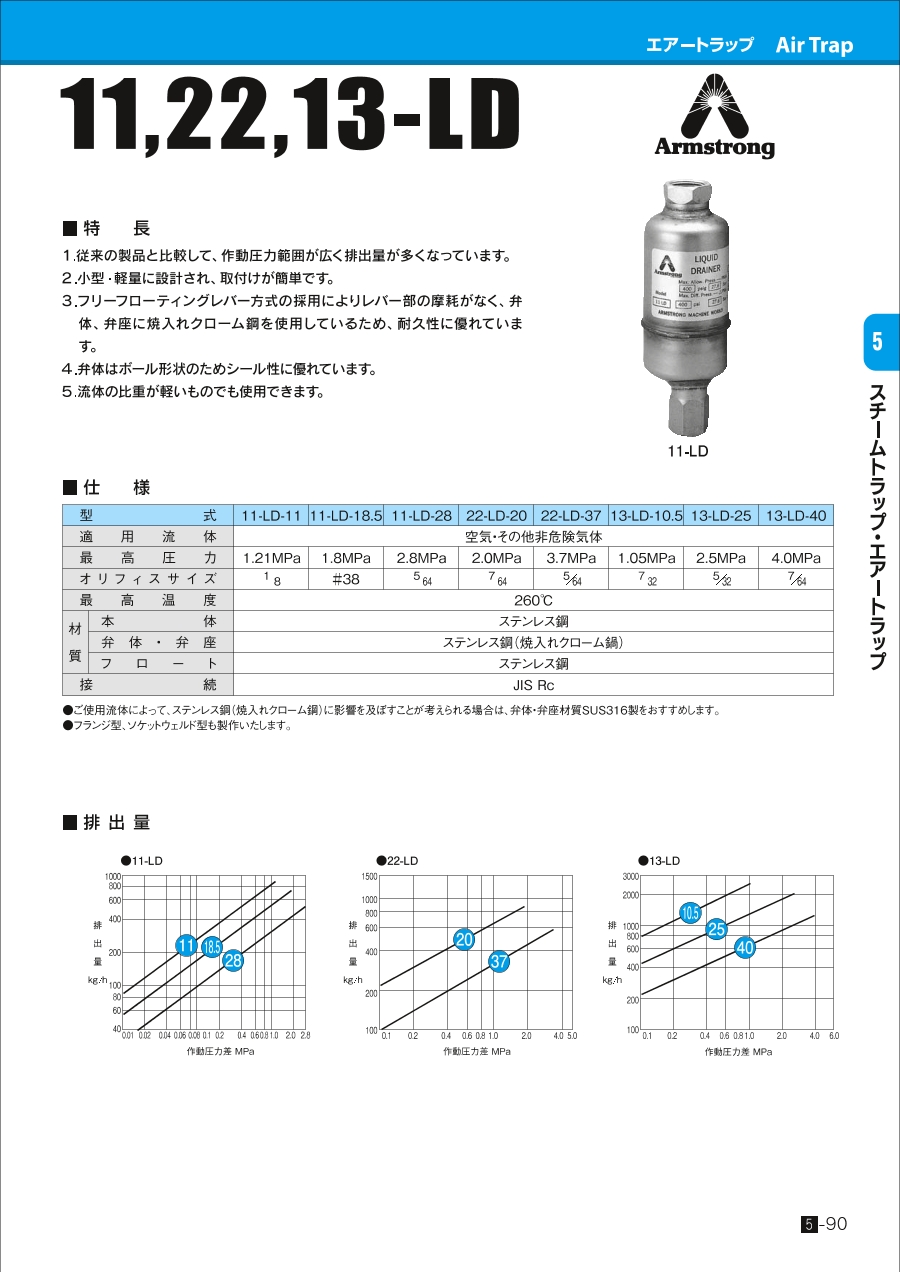

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
