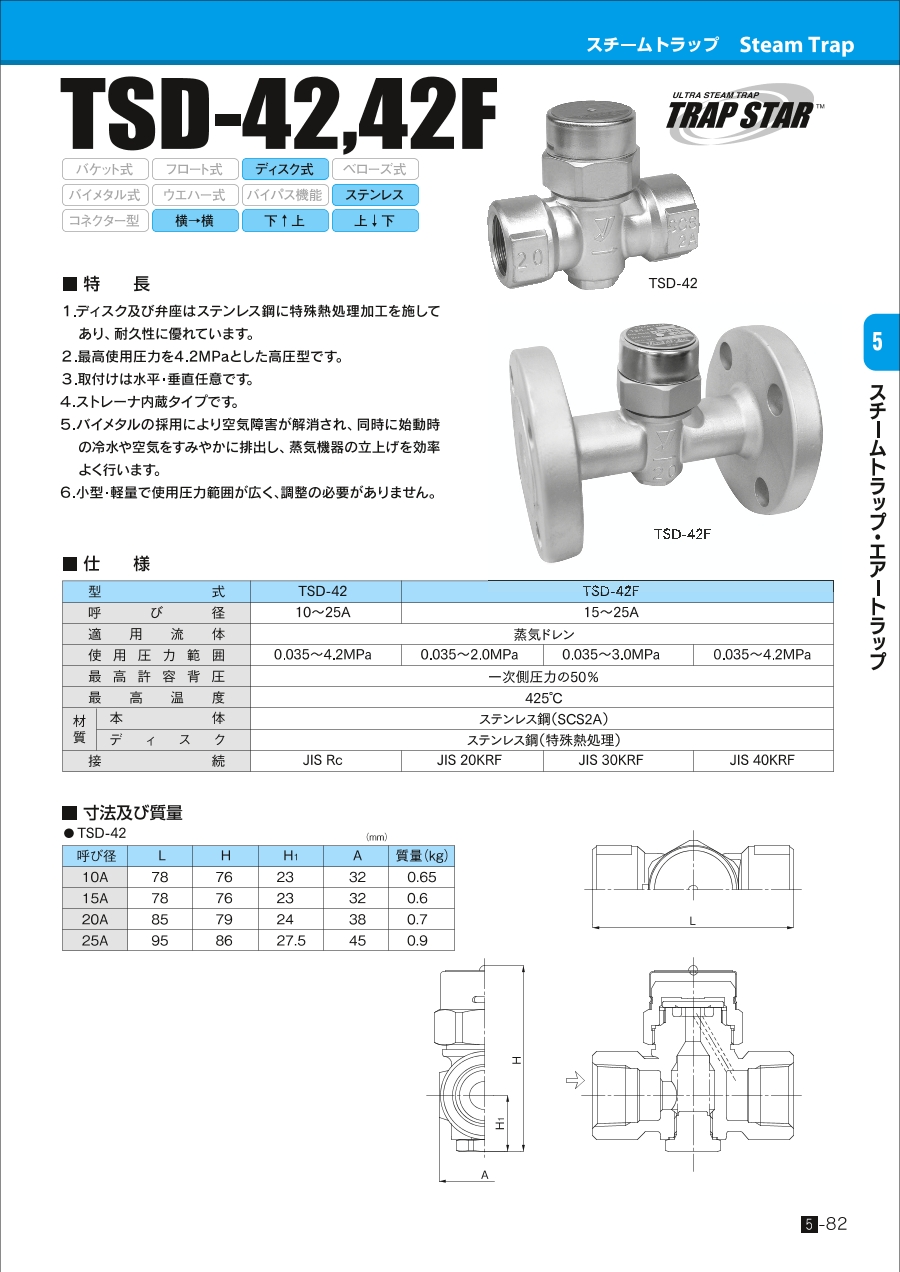

スチームトラップ TSD-42シリーズ
- 通常単価(税別)
- 18,860円～20,432円
- 税込単価
- 20,746円～22,475円
【特長】・ディスク及び弁座はステンレス鋼に特殊熱処理加工を施してあり、耐久性に...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | TSD-42 | |
|---|---|---|
| 呼び径 | 10～25A | |
| 適用流体 | 蒸気ドレン | |
| 使用圧力範囲 | 0.035～4.2MPa | |
| 最高許容背圧 | 一次側圧力の50% | |
| 最高温度 | 425℃ | |
| 材 質 | 本体 | ステンレス鋼（SCS2A） |
| ディスク | ステンレス鋼（特殊熱処理） | |
| 接続 | JIS Rc | |
規格表
技術情報・設計アイデア
最大連続排出量線図（10A～25A共通）
1.実際に使用する場合には、安全係数4～5を取ってください。すなわち、100kg/hの排出を必要とする場合には、400～500kg/hの能力を持つトラップを使用するのが経済的です。
2.トラップは、入口側圧力と出口側圧力（背圧）との差（作動圧力差）によってドレンを排出する能力が変化しますので、必ず背圧を考慮した排出量選定をしてください。たとえば、入口側1.0MPa、出口側0.2MPaの場合には、作動圧力差0.8MPa時の排出量となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,860円 ( 20,746円 ) | 6日目 |
20,432円 ( 22,475円 ) | 6日目 |
20,174円 ( 22,191円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ディスク及び弁座はステンレス鋼に特殊熱処理加工を施してあり、耐久性に優れています。
・ストレーナ内蔵タイプです。
・最高使用圧力を4.2MPaとした高圧型です。
・取付けは水平・垂直任意です。
・バイメタルの採用により空気障害が解消され、同時に始動時の冷水や空気をすみやかに排出し、蒸気機器の立ち上げを効率よく行います。
・小型、軽量で使用圧力範囲が広く、調整の必要がありません。
