ヨシタケ

スチームトラップ TS-7／TS-8シリーズ

カタログ |

通常単価(税別): 39,899円～60,684円

税込単価: 43,889円～66,752円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・「STOP」「BY-PASS」「TRAP」「TEST」の4機能が、スパナ・モンキーなどで簡単...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：4 日目～

よく一緒に見られています

通常出荷日：5 日目～

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TS-7

TS-8

製品仕様

型式		TS-7	TS-8
適用流体		蒸気ドレン
最高圧力		1.0MPa
最小作動圧力差		0.03MPa
最高温度		183℃
材質	本体	球状黒鉛鋳鉄（FCD450）
	コック（弁体）	ステンレス鋼
	ベローズ（弁座）	ステンレス鋼
	ストレーナ	ステンレス鋼
接続		JIS Rc	JIS 10K FFフランジ

※ 水・空気で気密試験を行う場合は0.5MPa以下としてください。

規格表

TS-7型

TS-8型

性能・試験情報

最大連続排出量線図（15A～25A共通）

最大連続排出量

圧力差MPa	0.03	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
飽和蒸気温度 -20℃の温水	560	730	1020	1450	1780	2050	2300	2500	2700	2900	3100	3250
飽和蒸気温度 -20℃の温水	560	730	1020	1450	1780	2050	2300	2500	2700	2900	3100	3250

※ 上記線図・表の排出量は最大の状態ですから設計にあたっては十分な安全率（3倍以上）を取ってください。

型番リスト

表示件数

型番

呼び径	トラスココード	最小発注数量

1/2B(15A)	382-5655	1個
3/4B(20A)	382-5663	1個
1B(25A)	382-5671	1個
1/2B(15A)	802-1315	1個
3/4B(20A)	802-1316	1個
1B(25A)	802-1317	1個

通常単価(税別) (税込単価)	通常出荷日

43,808円 ( 48,189円 )	6日目
39,899円 ( 43,889円 )	在庫品1日目当日出荷可能
46,728円 ( 51,401円 )	2日目
56,600円 ( 62,260円 )	5日目
60,684円 ( 66,752円 )	4日目
59,484円 ( 65,432円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・「STOP」「BY-PASS」「TRAP」「TEST」の4機能が、スパナ・モンキーなどで簡単に切換ができます。
・バイパス機能内蔵のため、配管・施工費を大幅に低減します。
・溶接ベローズの採用により幅広い圧力で使用できます。
・飽和温度より12℃降下した温度で作動し、生蒸気の排出はありません。
・背圧の影響を受けず、トラップチェックができます。
・コックと弁座はステンレス製で一体化しております。
・ストレーナ内蔵タイプです。
・取付は水平・垂直任意です（カバーを上にして垂直から水平までの範囲）。
・蒸気とドレンの温度差で作動します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

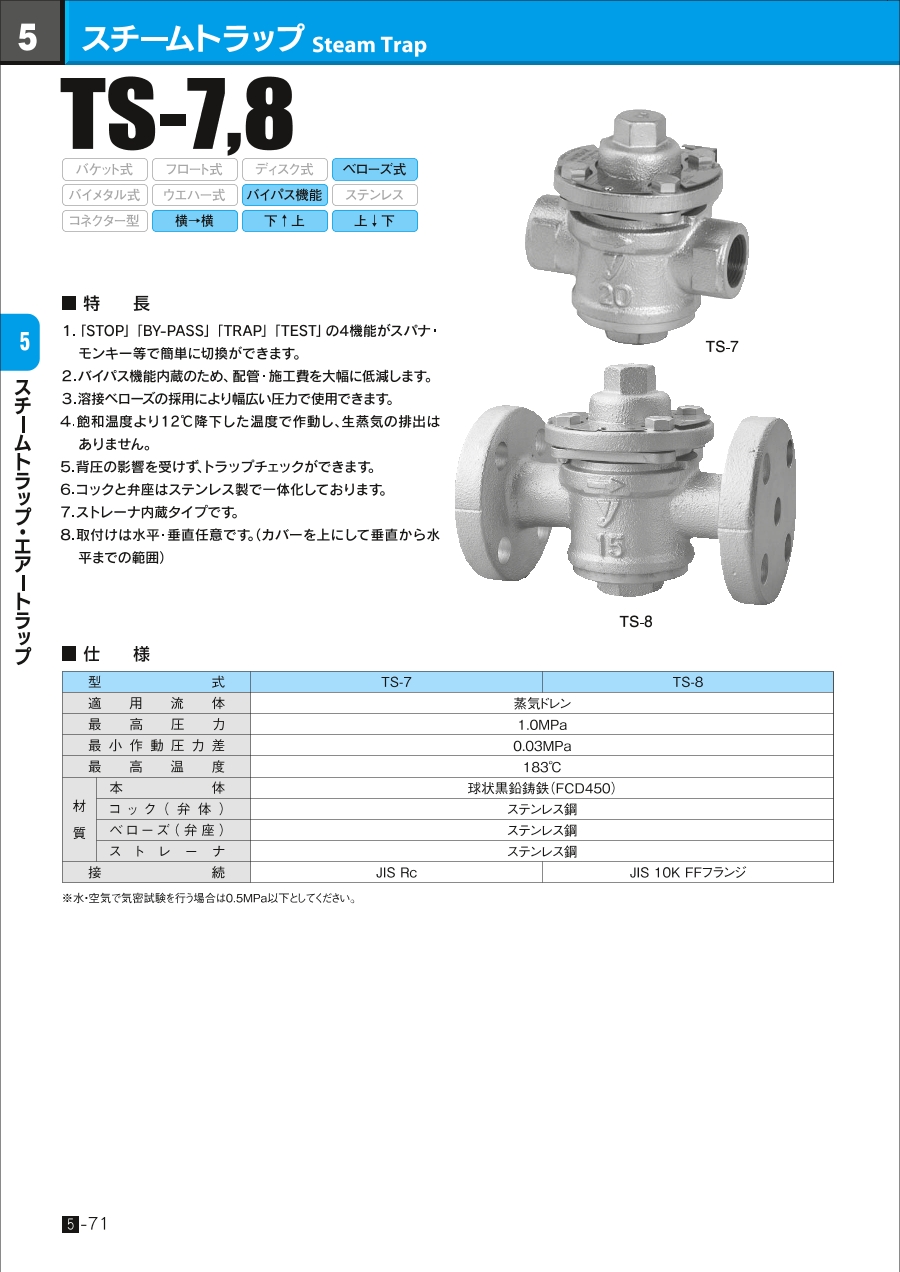

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
