メカニカル部品技術窓口

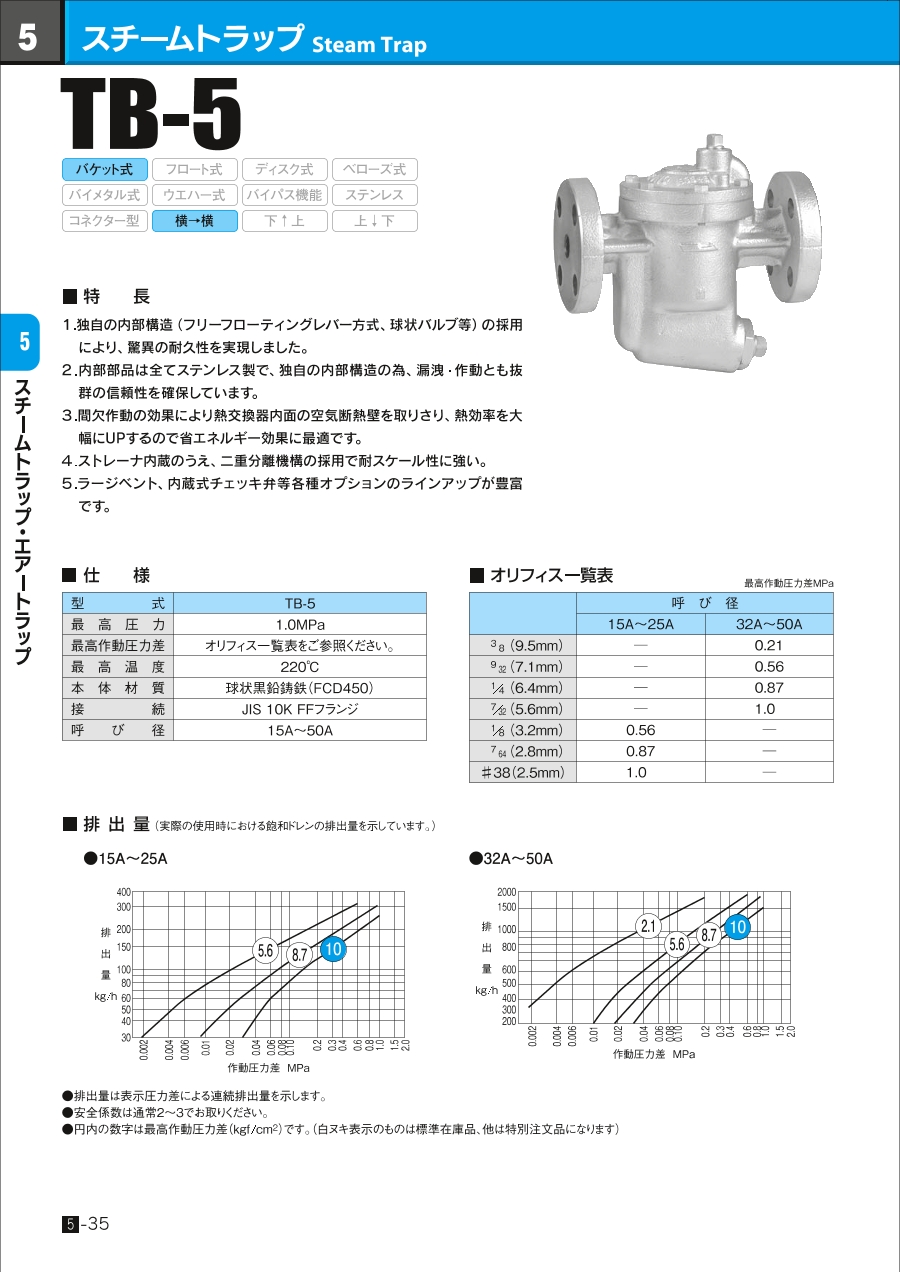

スチームトラップ TB-5シリーズ
- 通常単価(税別)
- 24,507円～145,379円
- 税込単価
- 26,958円～159,917円
【特長】・独自の内部構造（フリーフローティングレバー方式、球状バルブ等）の採用...
詳細情報を確認する商品情報
外形図
製品仕様
製品仕様
オリフィス一覧表（最高圧力差MPa）
| 型式 | TB-5 |
|---|---|
| 最高圧力 | 1.0MPa |
| 最高作動圧力差 | オリフィス一覧表をご参照ください。 |
| 最高温度 | 220℃ |
| 本体材質 | 球状黒鉛鋳鉄（FCD450） |
| 接続 | JIS 10K FFフランジ |
| 呼び径 | 15A～50A |
| - | 呼び径 | |
|---|---|---|
| 15A～25A | 32A～50A | |
| 3 8（9.5mm） | - | 0.21 |
| 9/32（7.1mm） | - | 0.56 |
| 1/4（6.4mm） | - | 0.87 |
| 7 32（5.6mm） | - | 1.0 |
| 1 8（3.2mm） | 0.56 | - |
| 7/64（2.8mm） | 0.87 | - |
| #38（2.5mm） | 1.0 | - |
規格表
商品特長詳細
分解図
※キャップは取りはずせません。スクリーンを清掃する場合はプラグをはずしてブローしてください。
性能・試験情報
実際の使用時における飽和ドレンの排出量を示しています。
15A～25A
32A～50A
- 排出量は表示圧力差による連続排出量を示します。
- 安全係数は通常2～3でお取りください。
- 円内の数字は最高作動圧力差（kgf/cm2）です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,507円 ( 26,958円 ) | 15日目 |
32,308円 ( 35,539円 ) | 5日目 |
35,963円 ( 39,559円 ) | 4日目 |
42,896円 ( 47,186円 ) | 4日目 |
88,565円 ( 97,422円 ) | 4日目 |
106,217円 ( 116,839円 ) | 5日目 |
145,379円 ( 159,917円 ) | 5日目 |
詳細情報
基本情報
【特長】
・独自の内部構造（フリーフローティングレバー方式、球状バルブ等）の採用により、驚異の耐久性を実現しました。
・内部部品は全てステンレス製で、独自の内部構造のため、漏洩・作動とも抜群の信頼性を確保しています。
・間欠作動の効果により熱交換器内面の空気断熱壁を取りさり、熱効率を大幅にUPするので、省エネルギー効果に最適です。
・ストレーナ内蔵のうえ、二重分離機構の採用で耐スケール性に強い。
・ラージベント、内蔵式チェッキ弁等各種オプションのラインアップが豊富です。
