ヨシタケ

スチームトラップ TB-800シリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 21,866円～169,297円特別価格

税込単価: 24,053円～186,227円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・独自の内部構造（フリーフローティングレバー方式、球状バルブ等）の採用...

種類
スチームトラップ
ドレントラップ/スチームトラップ方式
逆バケット式
適用流体
蒸気
最高使用圧力 (MPa)
1.6

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式		TB-811	TB-812	TB-813	TB-814	TB-815
適用流体		蒸気ドレン
最高圧力		1.6MPa
最高作動圧力差		オリフィス一覧表をご参照ください。（デジタルカタログP5-31）
最高温度		200℃
材質	本体	ねずみ鋳鉄
	弁体・弁座	焼入れクローム鋼
	バケット	ステンレス鋼
接続		JIS Rc

規格表

性能・試験情報

排出量

TB-811（15A～25A）

TB-812（15A・20A）

TB-813（20A・25A）

TB-814（25A・32A）

TB-815（32A～50A）

型番リスト

表示件数

型番

呼び径

最高作動圧力差

(kgf/cm2)

オリフィスサイズ

(mm)

最高使用温度

(℃)

最小発注数量

1/2B(15A)	2.1	4.8	4.8	1個
3/4B(20A)	2.1	4.8	4.8	1個
1B(25A)	2.1	4.8	4.8	1個
1/2B(15A)	8.7	3.2	3.2	1個
3/4B(20A)	8.7	3.2	3.2	1個
1B(25A)	8.7	3.2	3.2	1個
1/2B(15A)	16	2.5	2.5	1個
3/4B(20A)	16	2.5	2.5	1個
1B(25A)	16	2.5	2.5	1個
1/2B(15A)	2.1	6.4	6.4	1個
3/4B(20A)	2.1	6.4	6.4	1個
1/2B(15A)	8.7	4.0	4.0	1個
3/4B(20A)	8.7	4.0	4.0	1個
1/2B(15A)	16	2.8	2.8	1個
3/4B(20A)	16	2.8	2.8	1個
3/4B(20A)	2.1	9.5	9.5	1個
1B(25A)	2.1	9.5	9.5	1個
3/4B(20A)	8.7	6.4	6.4	1個
1B(25A)	8.7	6.4	6.4	1個
3/4B(20A)	16	4.8	4.8	1個
1B(25A)	16	4.8	4.8	1個
1B(25A)	2.1	12.7	12.7	1個
1 1/4B(32A)	2.1	12.7	12.7	1個
1B(25A)	8.7	7.9	7.9	1個
1 1/4B(32A)	8.7	7.9	7.9	1個
1B(25A)	16	6.4	6.4	1個
1 1/4B(32A)	16	6.4	6.4	1個
1 1/4B(32A)	2.1	14.3	14.3	1個
1 1/2B(40A)	2.1	14.3	14.3	1個
2B(50A)	2.1	14.3	14.3	1個
1 1/4B(32A)	8.7	8.7	8.7	1個
1 1/2B(40A)	8.7	8.7	8.7	1個
2B(50A)	8.7	8.7	8.7	1個
1 1/4B(32A)	16	6.4	6.4	1個
1 1/2B(40A)	16	6.4	6.4	1個
2B(50A)	16	6.4	6.4	1個

通常単価(税別) (税込単価)	通常出荷日

21,866円 ( 24,053円 )	5日目
22,586円 ( 24,845円 )	8日目
21,866円19,679円 ( 21,647円 )	8日目
21,866円19,679円 ( 21,647円 )	8日目
21,866円19,679円 ( 21,647円 )	8日目
23,293円 ( 25,622円 )	在庫品1日目当日出荷可能
21,866円 ( 24,053円 )	5日目
21,866円19,679円 ( 21,647円 )	8日目
21,866円19,679円 ( 21,647円 )	11日目
47,792円 ( 52,571円 )	5日目
47,792円 ( 52,571円 )	5日目
47,792円 ( 52,571円 )	5日目
52,688円 ( 57,957円 )	5日目
47,792円 ( 52,571円 )	5日目
47,792円 ( 52,571円 )	5日目
75,637円 ( 83,201円 )	5日目
75,637円 ( 83,201円 )	5日目
73,849円 ( 81,234円 )	5日目
75,637円 ( 83,201円 )	5日目
75,637円 ( 83,201円 )	5日目
75,637円 ( 83,201円 )	5日目
117,856円 ( 129,642円 )	5日目
125,540円 ( 138,094円 )	5日目
117,856円 ( 129,642円 )	5日目
117,856円 ( 129,642円 )	5日目
117,856円 ( 129,642円 )	5日目
117,856円 ( 129,642円 )	5日目
169,297円 ( 186,227円 )	5日目
169,297円 ( 186,227円 )	5日目
169,297円 ( 186,227円 )	5日目
169,297円 ( 186,227円 )	5日目
164,171円 ( 180,588円 )	5日目
169,297円 ( 186,227円 )	5日目
169,297円 ( 186,227円 )	5日目
169,297円 ( 186,227円 )	5日目
169,297円 ( 186,227円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・独自の内部構造（フリーフローティングレバー方式、球状バルブ等）の採用により、驚異の耐久性を実現しました。
・独自の内部構造の採用により、漏洩、作動とも抜群の信頼性を確保しています。
・間欠作動の効果により熱交換器内面の空気断熱壁を取りさり、熱効率を大幅にUP。
・蒸気とドレンの比重差で作動します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

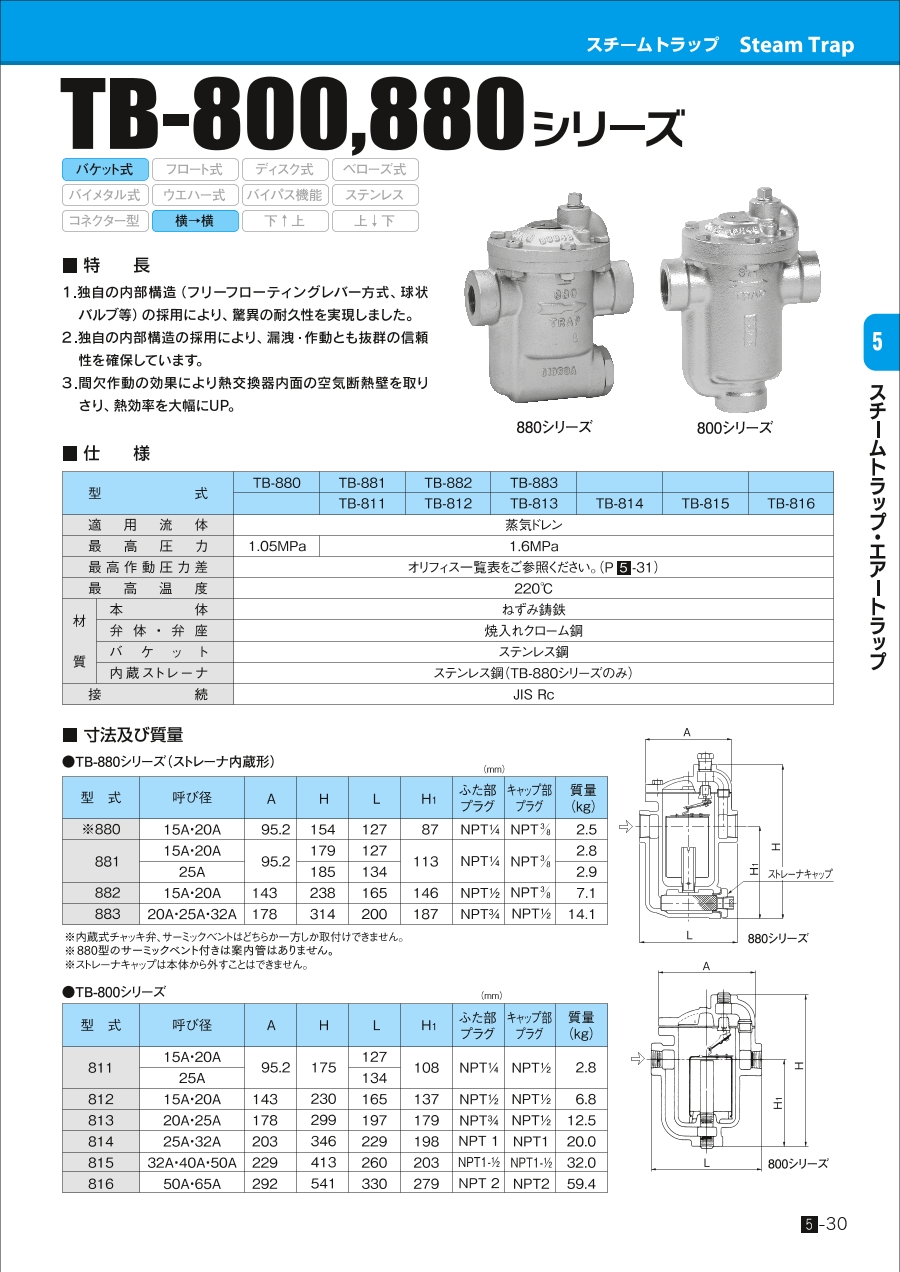

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
