汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ
- 通常単価(税別)
- 66,925円～69,915円
- 税込単価
- 73,618円～76,907円
【特長】・電源直結型でPTが不要。・小型クランプ式交流電流センサを純正品として付属。・真の有効電力計測...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- Ta＝25℃
| 型番 | PTD-1 | PTD-2 | PTD-3 | |
|---|---|---|---|---|
| 電源回路方式と電圧 | 単相100V／200V-2線式（50／60Hz） | 単相100V／200V-3線式（50／60Hz） | 3相-200V-3線式（50／60Hz） | |
| CT感度設定 | フロントパネル面、1A～4A、10A～40A、 8桁ディップスイッチのON位置にある電流値の総和が定格電流感度となる。 但し、100Aは超えないこと。 | |||
| 定格電力計算方法 | P＝E・I（W）で出力5V | P＝2・E・I（W）で出力5V | P＝√3・E・I（W）で出力5V | |
| 出力電圧 | 0～5VDC／0～定格電力 | |||
| 最大測定範囲 | 0～10VDC／0～定格電力の200%（但し、貫通電流が100A超えないこと） | |||
| 外付けの付属センサ | 小形クランプ式交流電流センサ（CTT-16-CLS） | |||
| 応答性 | 0→100%負荷時出力整定時間：0.5s以内 | |||
| リップル電圧 | リップル電圧：100mVp-p（typ） | |||
| 総合精度 | ±2%FS（50／60Hz正弦波電流力率1） | |||
| 補助電源出力 | ±15V／±10% 許容電流50mA以下（外部システム用として使用可） | |||
| 耐電圧 | AC2000V（50／60Hz）、1min（電源端子一括-出力端子間） | |||
| 絶縁抵抗 | DC500V、100MΩ以上（電源端子一括-出力端子間） | |||
| 使用条件 | -20℃～+50℃、85%RH以下・結露のないこと | |||
| ネジ締めトルク | M4：0.7N・m、M3：0.3N・m | |||
| 質量 | 約230g、各付属CT：約77g | |||
使用例
接続図
PTD-1（単相-100／200V-2線式）
PTD-2（単相-100／200V-3線式）
PTD-3（3相-200V-3線式）
詳細情報
基本情報
【特長】
・電源直結型でPTが不要。
・小型クランプ式交流電流センサを純正品として付属。
・真の有効電力計測で0～5V出力（電源絶縁型）。
・CT感度は表面DPS（ディップスイッチ）を合わせることで1～100Aの間1A刻みで設定できます。

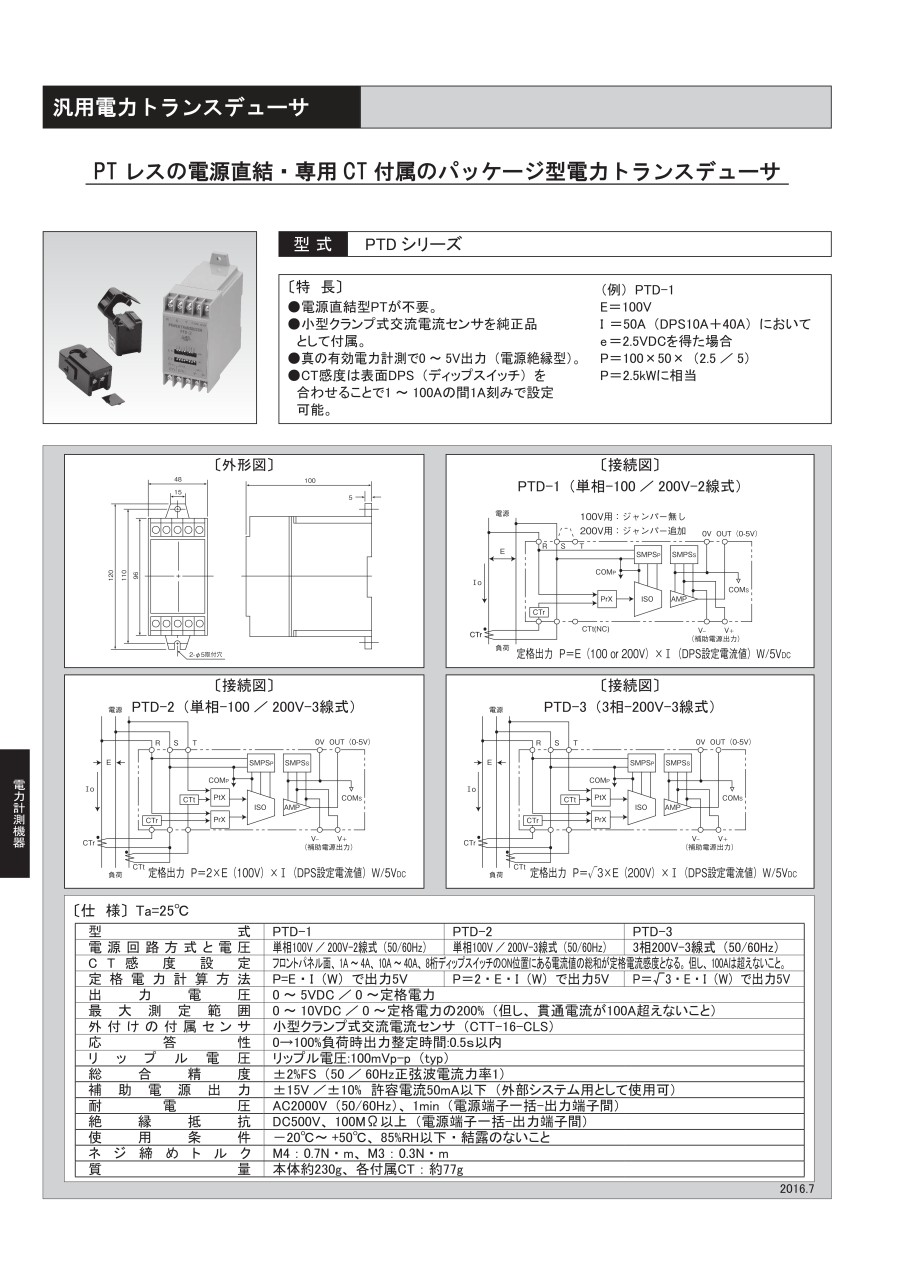

カタログ
