汎用電力トランスデューサ 超小型PT内蔵・適用CT選択組合せの小型電力トランスデューサ
- 通常単価(税別)
- 50,963円～59,778円
- 税込単価
- 56,059円～65,756円
【特長】・超小型PTを内蔵した名刺ケースサイズの超コンパクト設計（DINレール対応）。・真の電力実効値...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- Ta＝25℃
| 型番 | PTD-1S | PTD-2S | PTD-3S | |
|---|---|---|---|---|
| 電源回路方式と電圧 | 単相100V-2線式（50／60Hz） | 単相200V-2線式（50／60Hz） 単相100V／200V-3線式 | 3相-200V-3線式（50／60Hz） | |
| 定格電力 | 適用するCTを選択する（適用CT・定格電力一覧表参照） | |||
| 出力電圧 | 0～5VDC／0～定格電力 | |||
| 最大測定範囲 | 0～10VDC／0～定格電力の200%（但し、CTの連続許容電流を超えないこと） | |||
| 応答性 | 0→FS出力整定時間：1.2s | |||
| リップル電圧 | リップル電圧：100mVp-p（typ） | |||
| 総合精度 | ±2%FS（50／60Hz正弦波電流力率1） | |||
| 耐電圧 | AC2000V（50／60Hz）、1min（電源端子一括-出力端子・CT一括間） | |||
| 絶縁抵抗 | DC500V、≧100MΩ（電源端子一括-出力端子・CT一括間） | |||
| 使用条件 | -20℃～+50℃、≦85%RH・結露のないこと | |||
| 取付方式 | DINレール取り付け専用金具付属、取付方向フリー | |||
| 端子台適合電線 | 入力 | AWG14～22／単線または撚り線 | ||
| 出力 | AWG16～26／単線または撚り線 | |||
| 質量 | 約120g | |||
規格表
使用例
接続図
PTD-1S
単相100V専用
PTD-2S/3S共通
PTD-2S：単相200V使用時はR-S接続。CTTは不要
詳細情報
基本情報
【特長】
・超小型PTを内蔵した名刺ケースサイズの超コンパクト設計（DINレール対応）。
・真の電力実効値計測で0 ～ 5V出力（電源絶縁型）。
・分割型CTとの組合せで既設の電線取付可能。
・PTD-Sシリーズ用CT群との組合せで、最大500KWまで超ワイドレンジの電力範囲 をカバーします。
・適用CT・ケーブル別売。
・電圧と電流の位相が返転している場合、出力は（－）になります（逆潮流の測定が可能）。

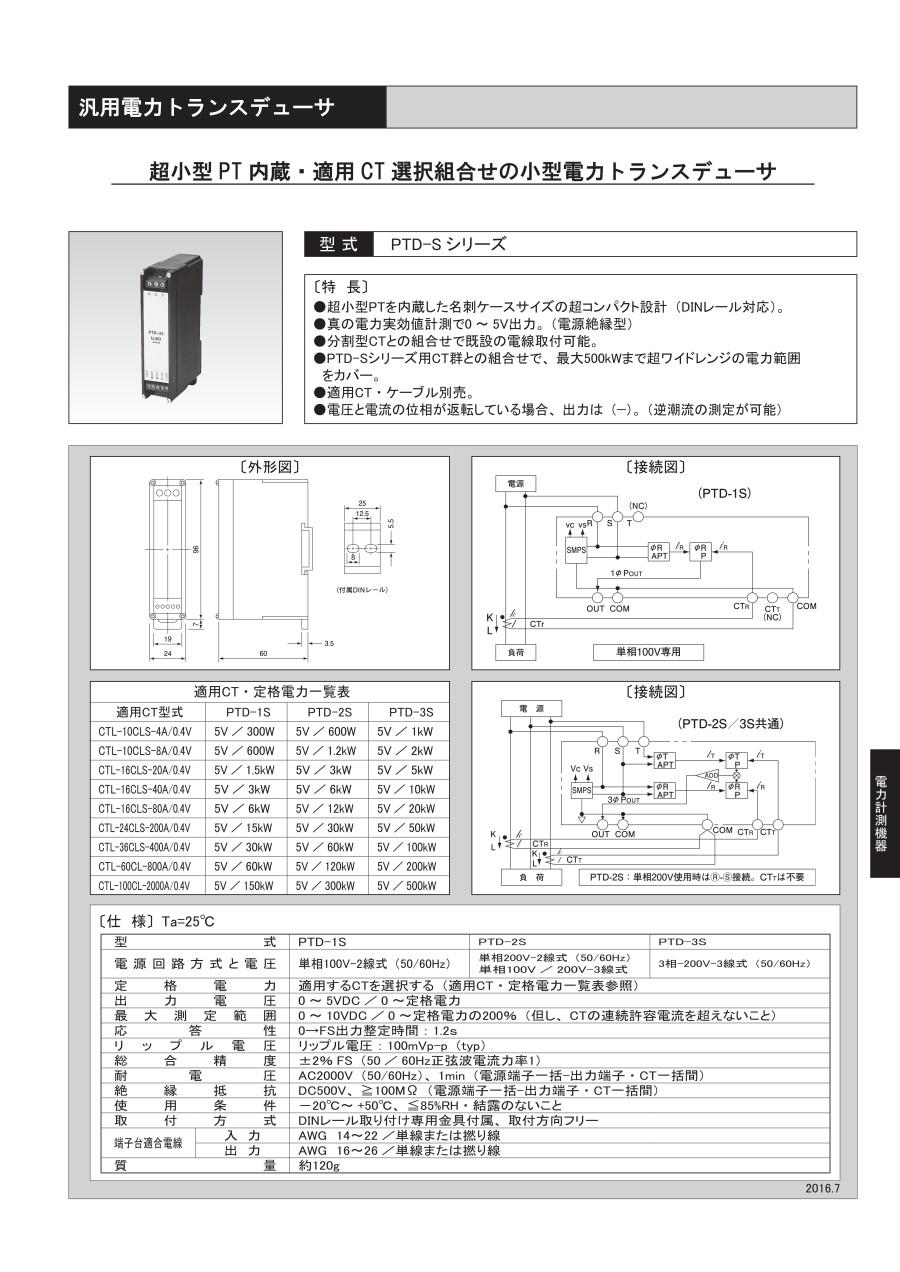

カタログ
