超小型PT 電力計測用超小型PT（アクティブPT）/SIP型
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
APT-2Sの仕様・寸法情報
入力電流
[交流(AC)] 交流(AC)
幅 W(φ)
25
高さ H(φ)
14.5
高さ H(mm)
20
商品情報
外形図
製品仕様
- Ta＝25℃
| 定格1次電圧：En | 200V（75～250V） | |
|---|---|---|
| 定格出力電圧比 | 200V：1V | |
| 定格周波数 | 50／60Hz | |
| 過電圧耐量 | 1.4×En／連続、2×En／1s | |
| 比誤差 | ±1%FS以内 | |
| 位相角 | ±30分以内（特性図参照） | |
| 許容負荷抵抗 | ≧100kΩ | |
| 内部消費電流 | 3mA（typ） | |
| 耐電圧 | AC2000V（50／60Hz）、1min（入力端子一括-出力端子一括間） | |
| 絶縁抵抗 | DC500V、≧100MΩ（入力端子一括-出力端子一括間） | |
| 使用条件 | -20℃～+75℃、≦80%RH・結露のないこと | |
| 保存条件 | -30℃～+95℃、≦80%RH・結露のないこと | |
| 質量 | 約10g | |
- 50／60Hzの商用電源専用です。
- 立上り数サイクルは、出力が得られません。
性能・試験情報
出力電圧特性
位相角特性
詳細情報
基本情報
【特長】
・超小型トランスと出力電圧フィードバックによる位相補償回路を内蔵、優れた比誤差・位相角特性を実現。
・機器用変成器（PT）に比べて大幅な小型軽量化が可能。
・電子回路直接インターフェース用の1V出力で標準化。
・75V ～ 250Vと広い一次電圧範囲に対応。
・自己電源方式で外部制御電源が不要。
・200V:1Vのトランスと等価回路。

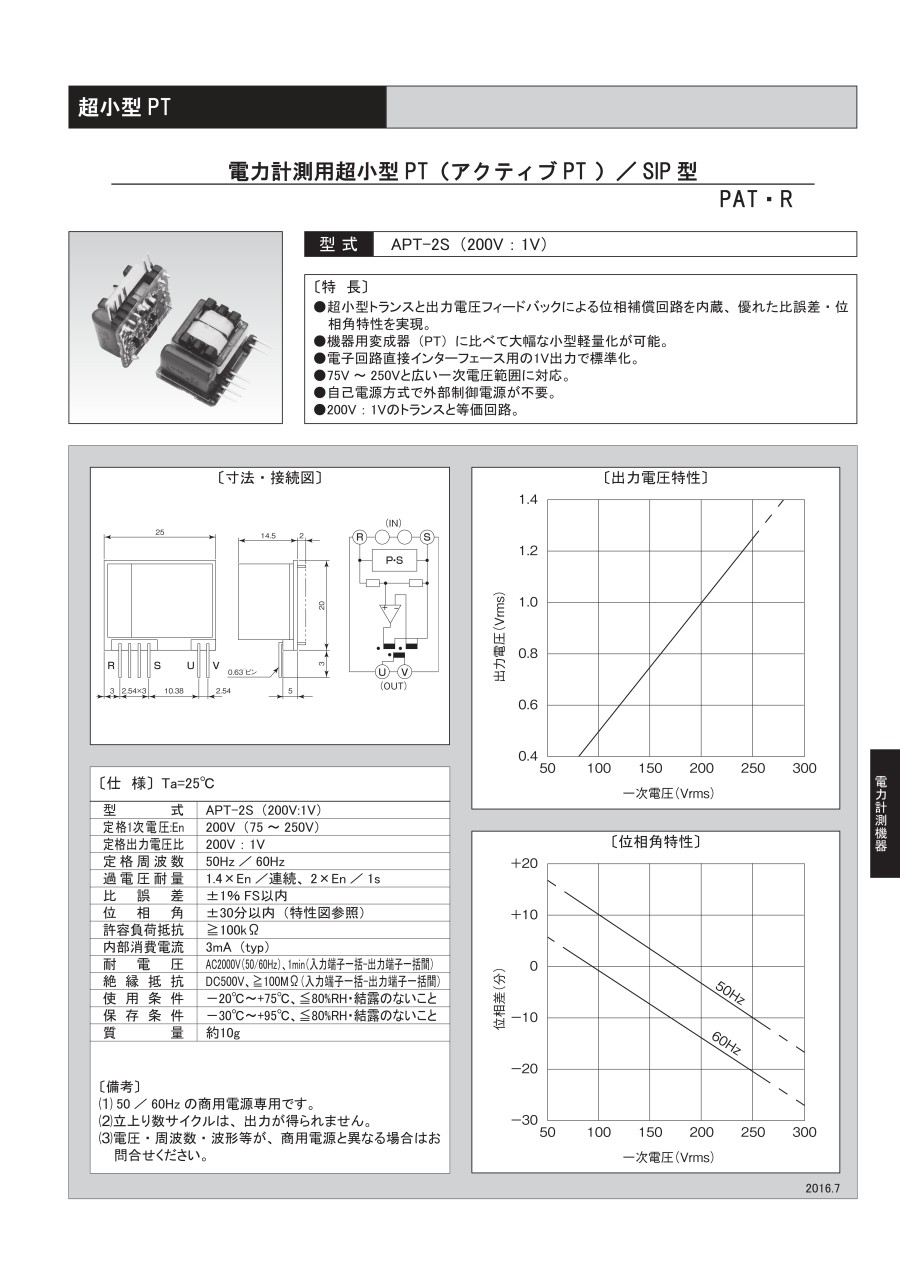

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。超小型PT 電力計測用超小型PT（アクティブPT）/SIP型の型番APT-2Sのページです。
型番APT-2Sに関する仕様情報を記載しております。
