ユー・アール・ディー

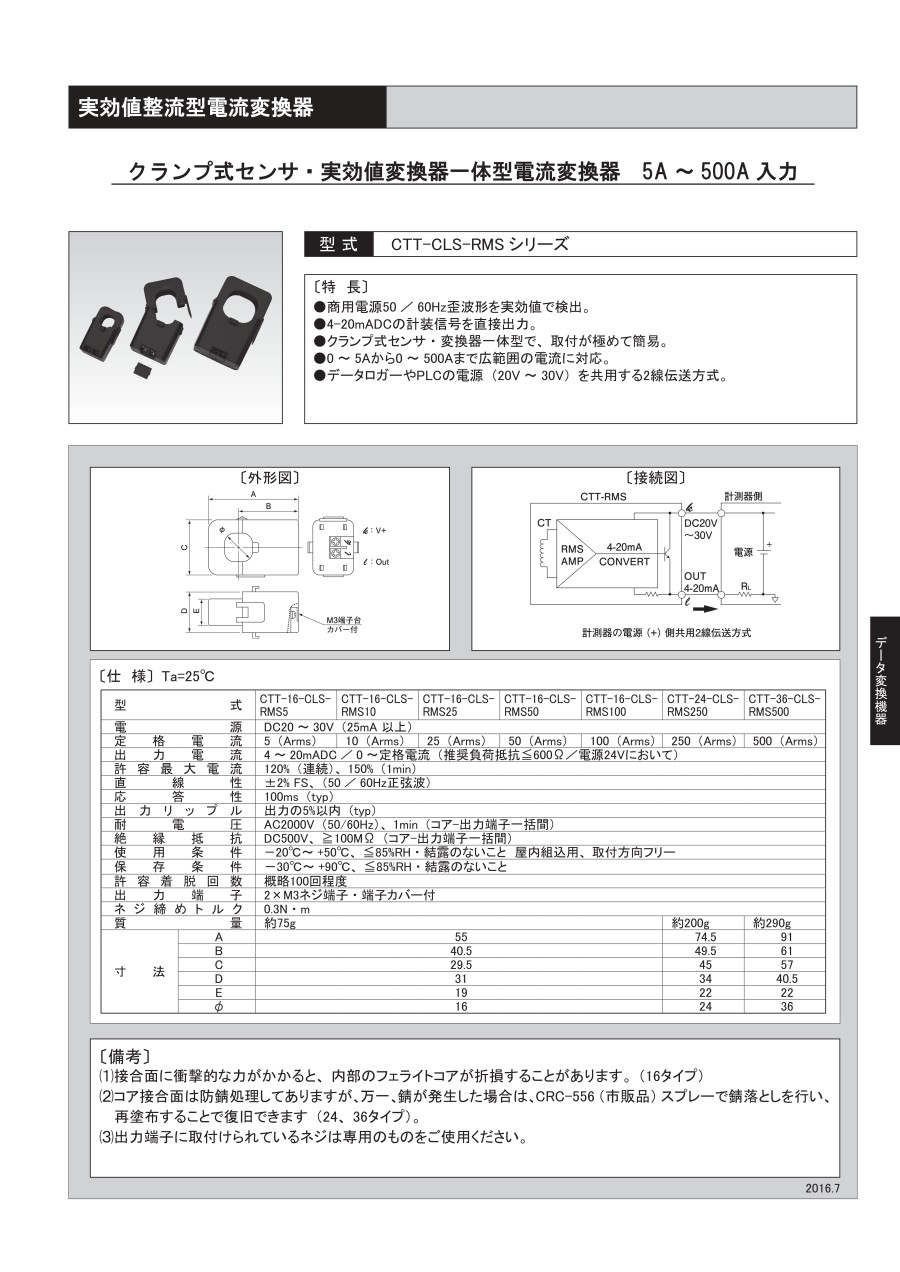

実効値整流型電流変換器 クランプ式センサ・変換器一体型（φ16～φ36/5A～500A入力）

実効値整流型電流変換器 クランプ式センサ・変換器一体型（φ16～φ36/5A～500A入力）
未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

実効値整流型電流変換器 クランプ式センサ・変換器一体型（φ16～φ36/5A～500A入力） 外形図

製品仕様

型式CTT-16-CLS-RMS5CTT-16-CLS-RMS10CTT-16-CLS-RMS25CTT-16-CLS-RMS50CTT-16-CLS-RMS100CTT-24-CLS-RMS250CTT-36-CLS-RMS500
電源DC20～30V （25mA typ）
定格電流5 （Arms）10 （Arms）25 （Arms）50 （Arms）100 （Arms）250 （Arms）500 （Arms）
出力電流4～20mADC／0～定格電流 （推奨負荷抵抗≦600Ω／電源24Vにおいて）
許容最大電流120%（連続）、150%（1min）
直線性±2%FS、（50／60Hz正弦波）
応答性100ms （typ）
出力リップル出力の5%以内 （typ）
耐電圧AC2000V（50/60Hz）、1min（コア-出力端子一括間）
絶縁抵抗DC500V、≧100MΩ （コア-出力端子一括間）
使用条件-20℃～+50℃、≦85%RH・結露のないこと 屋内組込用、取付方向フリー
保存条件-30℃～+90℃、≦85%RH・結露のないこと
許容着脱回数概略100回程度
出力端子2XM3ネジ端子・端子カバー付
ネジ締めトルク0.3N・m
質量約75g約200g約290g
寸法A5574.591
B40.549.561
C29.54557
D313440.5
E192222
φ162436

Ta=25℃

［備考］
（1）接合面に衝撃的な力がかかると、内部のフェライトコアが折損することがあります。（16タイプ）
（2）コア接合面は防錆処理してありますが、万一、錆が発生した場合は、CRC-556（市販品）スプレーで錆落としを行い、再塗布することで復旧できます。（24、36タイプ）
（3）出力端子に取付けられているネジは専用のものをご使用ください。

技術情報・設計アイデア

接続図

実効値整流型電流変換器 クランプ式センサ・変換器一体型（φ16～φ36/5A～500A入力） 接続図

型番リスト

表示件数
  • 1
    • 型番
    CTT-16-CLS-RMS5
    CTT-16-CLS-RMS10
    CTT-16-CLS-RMS25
    CTT-16-CLS-RMS50
    CTT-16-CLS-RMS100
    CTT-24-CLS-RMS250
    CTT-36-CLS-RMS500

    適用電流

    (A)

    貫通穴

    (φ)

    幅 W

    (φ)

    高さ H

    (φ)

    幅 W

    (mm)

    		最小発注数量
    0～5
    16
    55
    29.5
    31
    1個
    0～10
    16
    55
    29.5
    31
    1個
    0～25
    16
    55
    29.5
    31
    1個
    0～50
    16
    55
    29.5
    31
    1個
    0～100
    16
    55
    29.5
    31
    1個
    0～250
    24
    74.5
    45
    34
    1個
    0～500
    36
    91
    57
    40.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,852円
    ( 15,237円 )
    在庫品1日目当日出荷可能
    13,852円
    ( 15,237円 )
    5日目
    14,233円
    ( 15,656円 )
    在庫品1日目当日出荷可能
    13,852円
    ( 15,237円 )
    5日目
    13,852円
    ( 15,237円 )
    在庫品1日目当日出荷可能
    20,131円
    ( 22,144円 )
    在庫品1日目当日出荷可能
    22,479円
    ( 24,727円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・商用電源50/60Hz歪波形を実効値で検出します。
    ・4-20mADCの計装信号を直接出力します。
    ・クランプ式センサ・変換器一体型で、取付が極めて簡易です。
    ・0～5Aから0～500Aまで広範囲の電流に対応します。
    ・データロガーやPLCの電源（20V～30V）を共用する2線伝送方式です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
