型式		CTT-10- CLS-CV5	CTT-10- CLS-CV10	CTT-10- CLS-CV25	CTT-10- CLS-CV50	CTT-16- CLS-CV100	CTT-24- CLS-CV250	CTT-36- CLS-CV500
定格電流		5Arms （50/60Hz）	10Arms （50/60Hz）	25Arms （50/60Hz）	50Arms （50/60Hz）	100Arms （50/60Hz）	250Arms （50/60Hz）	500Arms （50/60Hz）
出力電圧		0～5VDC／0～定格電流、7.5VDCリミッタ内蔵（推奨負荷抵抗≧10MΩ）
許容最大電流		100%（連続）、150%（1min）
直線性		±2% FS ダイナミックレンジ 1:100 （50／60Hz正弦波）
出力インピーダンス		7kΩ （typ）	8.5kΩ （typ）	6.8kΩ （typ）	6.2kΩ （typ）	5.8kΩ （typ）	5.8kΩ （typ）	5.8kΩ （typ）
応答性		300ms （typ）
出力リップル		出力の5%以内
耐電圧		AC2000V（50/60Hz）、1min（コア-出力端子一括間）
絶縁抵抗		DC500V、≧100MΩ （コア-出力端子一括間）
使用条件		-20℃～+50℃、≦85%RH、結露のないこと屋内組込用・取付方向フリー
保存条件		-30℃～+90℃、≦85%RH、結露のないこと
許容着脱回数		概略100回程度
出力端子		2XM3ネジ端子・端子カバー付
ネジ締めトルク		0.3N・m
質量		約45g				約75g	約200g	約290g
寸法	A	50				55	74.5	91
	B	37				40.5	49.5	61
	C	23				29.5	45	57
	D	26				31	34	40.5
	E	14.5				19	22	22
	φ	10				16	24	36

Ta=25℃

備考
（1）接合面に衝撃的な力がかかると、内部のフェライトコアが折損することがあります。（10、16タイプ）
（2）コア接合面は防錆処理してありますが、万一、錆が発生した場合は、CRC-556（市販品）スプレーで錆落としを行い、再塗布することで復旧できます。（24、36タイプ）
（3）出力端子に取付けられているネジは専用のものをご使用下さい。
（4）定格電流10A未満の小電流対応はセンサ本体に貫通させる電線を（nターン）すれば感度は（n倍）になります。
（5）仕様は、50／60Hzの正弦波電流における特性表現です。異る波形、周波数への対応は事前に確認が必要です。
（6）出力インピーダンスが比較的高いので、出力インターフェースは、高インピーダンス仕様に限定されます。

性能・試験情報

出力電圧特性

型番リスト

表示件数

型番

適用電流

(A)

貫通穴

(φ)

幅 W

(φ)

高さ H

(φ)

幅 W

(mm)

最小発注数量

0～5	10	50	23	26	1個
0～10	10	50	23	26	1個
0～25	10	50	23	26	1個
0～50	10	50	23	26	1個
0～100	16	55	29.5	31	1個
0～250	24	74.5	45	34	1個
0～500	36	91	57	40.5	1個

通常単価(税別) (税込単価)	通常出荷日

5,366円 ( 5,903円 )	在庫品1日目当日出荷可能
4,566円 ( 5,023円 )	在庫品1日目当日出荷可能
4,339円 ( 4,773円 )	在庫品1日目当日出荷可能
4,490円 ( 4,939円 )	在庫品1日目当日出荷可能
5,933円 ( 6,526円 )	在庫品1日目当日出荷可能
7,487円 ( 8,236円 )	在庫品1日目当日出荷可能
8,183円 ( 9,001円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・商用電源50/60Hz専用の交流電流検出・直流電圧出力の平均値整流型電流変換器です。
・電源不要でセンサから0-5VDC計装信号を直接出力します。
・クランプ式センサ・変換器一体型で、取付が極めて簡易です。
・絶縁計測ができる。
・0～5Aから0～500Aまで広範囲の電流に対応します。

カタログ

商品TOP

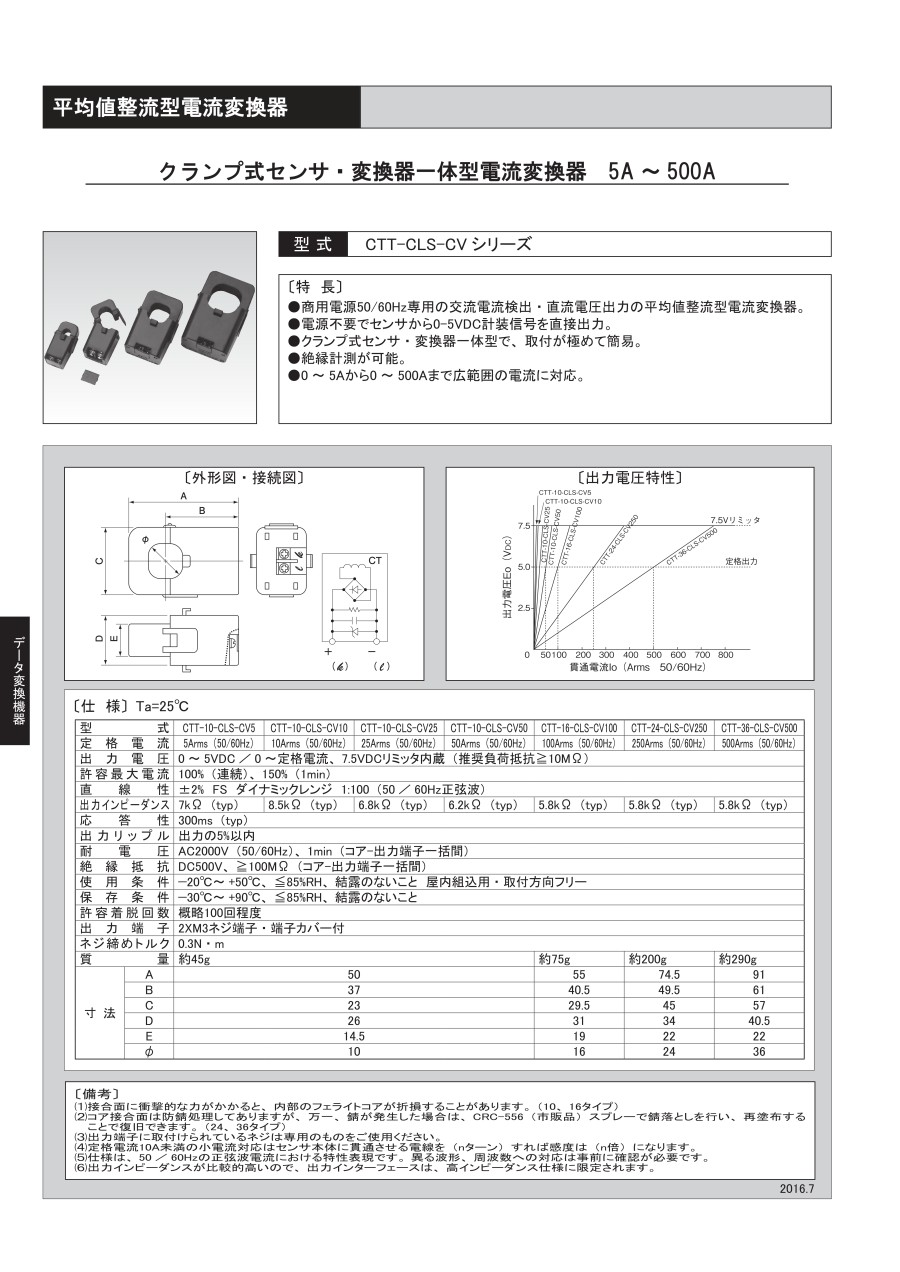

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
