型式	CTU-8-CV-10	CTU-8-CV-20	CTU-8-CV-30	CTU-8-CV-50
定格電流	10Arms （50/60Hz）	20Arms （50/60Hz）	30Arms （50/60Hz）	50Arms （50/60Hz）
出力電圧	0～5VDC／0～定格電流
許容最大電流	［出力電圧特性図］最大出力範囲の200% （1min）
直線性	±0.5% FS ダイナミックレンジ 1:100 （50／60Hz正弦波）
出力インピーダンス	3.6kΩ （typ）	1.8kΩ （typ）	1.2kΩ （typ）	680Ω （typ）
応答性	200ms （typ）	150ms （typ）	150ms （typ）	100ms （typ）
出力リップル	80mVp-p （typ）	100mVp-p （typ）	120mVp-p （typ）	200mVp-p （typ）
耐電圧	AC2000V （50/60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗	DC500V、≧100MΩ （貫通穴-出力端子一括間）
使用条件	-20℃～+60℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
出力電圧調整	±10% （負荷側インピーダンスが低い場合の調整用）
出力端子	2.8X0.5X5L 端子
ネジ締めトルク	0.7N・m
質量	約60g

Ta=25℃

［備考］
（1）定格電流10A未満の小電流対応はセンサ本体に貫通させる電線を（nターン）すれば感度は（n倍）になります。
（2）仕様は、50／60Hzの正弦波電流における特性表現です。異なる波形、周波数への対応は事前に確認が必要です。
（3）出力はインピーダンスが比較的高いので、出力インターフェースは、高インピーダンス仕様に限定されます。
（4）取付はハンダ付けを推奨しております。

性能・試験情報

出力電圧特性

型番リスト

表示件数

型番

適用電流

(A)

最小発注数量

0～10	1個
0～20	1個
0～30	1個
0～50	1個

通常単価(税別) (税込単価)	通常出荷日

9,361円 ( 10,297円 )	5日目
9,361円 ( 10,297円 )	5日目
9,709円 ( 10,680円 )	在庫品1日目当日出荷可能
9,173円 ( 10,090円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・交流電流検出・直流電圧出力の平均値整流型電流変換器です。
・センサー／変換器一体構造で高信頼性。
・外部に付属回路が一切不要。
・絶縁計測ができる。
・1:100以上の範囲で優れた直線性

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

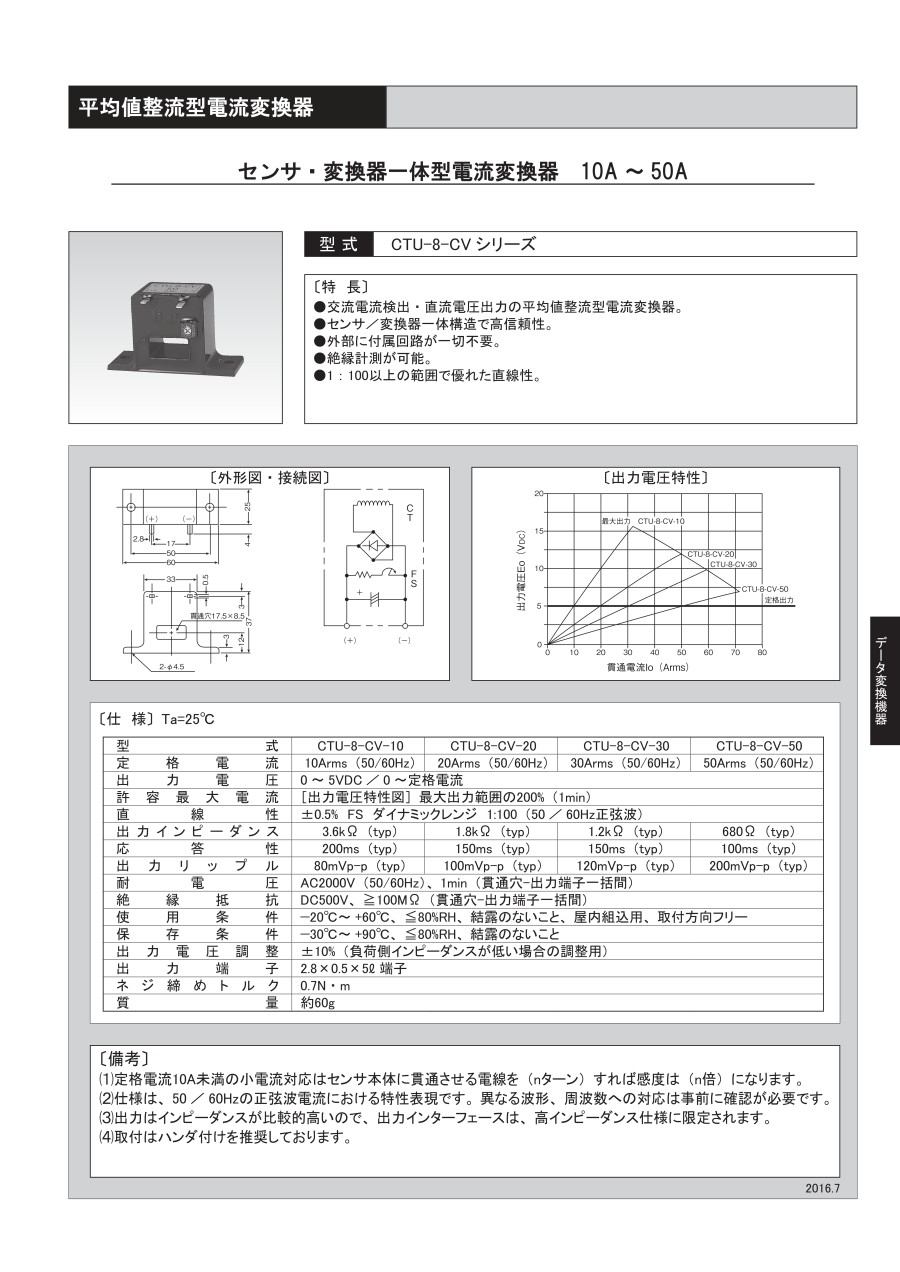

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
