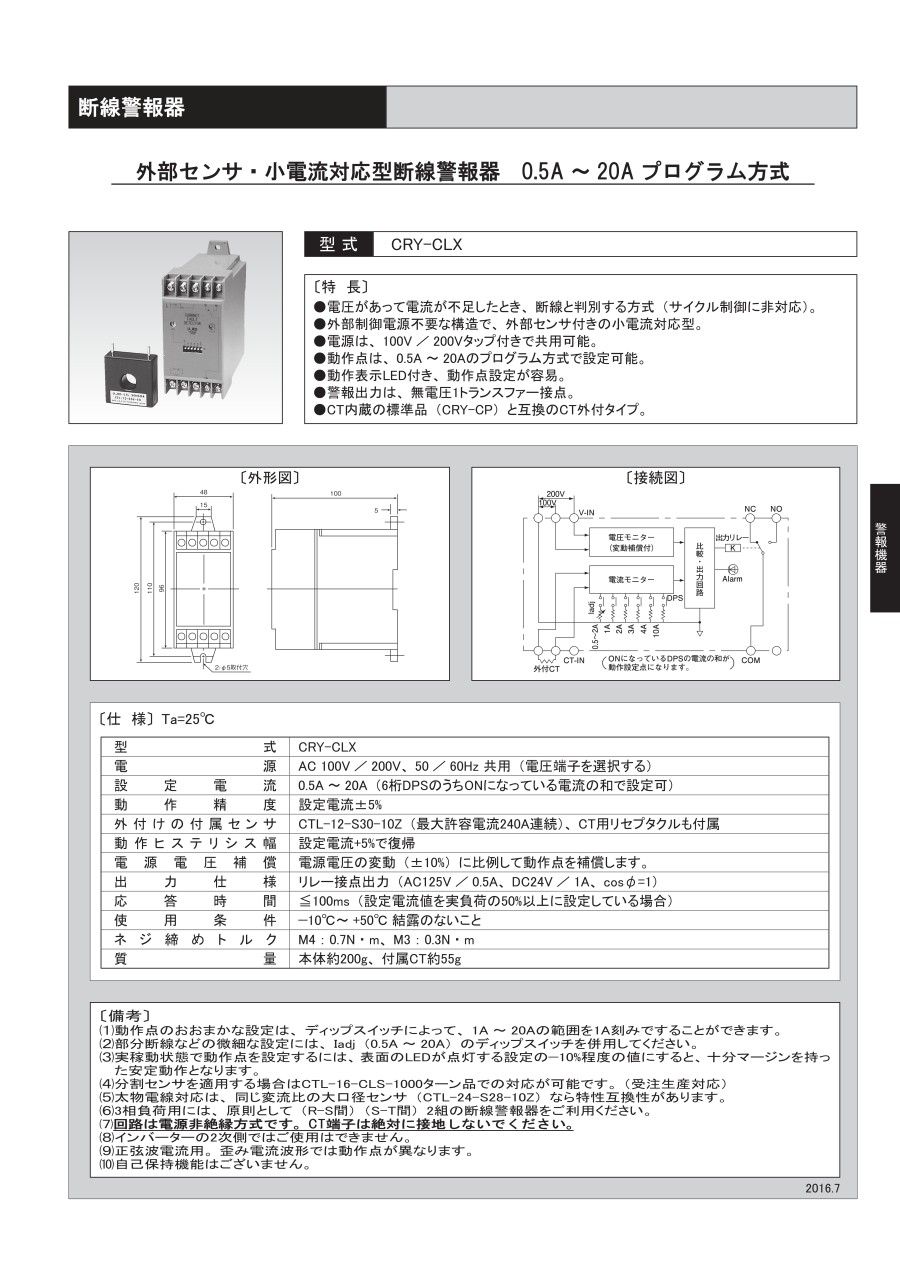

断線警報器 外部センサ・小電流対応型断線警報器 0.5A～20A プログラム方式

外形図

製品仕様

Ta=25℃

（1）動作点のおおまかな設定は、ディップスイッチによって、1A～20Aの範囲を1A刻みですることができます。
（2）部分断線などの微細な設定には、Iadj （0.5A～20A） のディップスイッチを併用してください。
（3）実稼働状態で動作点を設定するには、表面のLEDが点灯する設定の-10%程度の値にすると、十分マージンを持った安定動作となります。
（4）太物電線対応は、同じ変流比の大口径センサ （CTL-24-S28-10Z） なら特性互換性があります。
（5）3相負荷用には、原則として （R-S間） （S-T間） 2組の断線警報器をご利用ください。
（6）回路は電源非絶縁方式です。CT端子は絶対に接地しないでください。
（7）インバーターの2次側ではご使用はできません。
（8）正弦波電流用。歪み電流波形では動作点が異なります。
（9）自己保持機能はございません。
