ユー・アール・ディー

断線警報器センサ内蔵・電流直結型断線警報器 0.2A～20A プログラム方式

カタログ |

通常単価(税別): 17,089円

税込単価: 18,798円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：5 日目

【特長】・電圧があって電流が不足したとき、断線と判別する方式です。・外部制御電...

適用電流 (A)
0.2～20
入力電流
交流(AC)
固定方法
DINレール取付
幅 W (φ)
48
高さ H (φ)
100
高さ H (mm)
96

CRY-CP

CRY-CPの仕様・寸法情報

適用電流(A)

0.2～20

入力電流

[交流(AC)] 交流(AC)

固定方法

DINレール取付

幅 W(φ)

高さ H(φ)

100

高さ H(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

電源		AC100V／200V、50／60Hz共用（電圧端子を選択する）
設定電流		0.2A～20A（6桁DPSのうちONになっている電流の和が設定可）
動作精度		設定電流±5%
過電流耐量		20A（連続）、30A（1min）
動作ヒステリシス幅		設定電流+5%で復帰
電源電圧補償		電源電圧の変動（±10%）に比例して動作点を補償します。
出力仕様		リレー接点出力（AC125V／0.5A、DC24V／1A、cosφ＝1）
応答時間		≦100ms（設定電流値を実負荷の50%以上に設定している場合）
使用条件		-10℃～+50℃ 結露のないこと
ネジ締めトルク		M4：0.7N・m、M3：0.3N・m
質量		約220g

動作点のおおまかな設定は、ディップスイッチによって、1A～20Aの範囲を1A刻みですることができます。
部分断線などの微細な設定には、Iadj（0.2A～2A）のディップスイッチを併用してください。
実稼働状態で動作点を設定するには、表面のLEDが点灯する設定の-10%程度の値にすると、十分マージンを持った安定動作となります。
3相負荷用には、原則として（R-S間）（S-T間）2組の断線警報器をご利用ください。
インバーターの2次側ではご使用はできません。
正弦波電流用。歪み電流波形では動作点が異なります。
自己保持機能はございません。

使用例

接続図

型番リスト

表示件数

型番

CRY-CP

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

17,089円

( 18,798円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・電圧があって電流が不足したとき、断線と判別する方式です。
・外部制御電源不要なオールインワン構造です。
・電源は、100V ／ 200Vタップ付きで共用できます。
・動作点は、0.2A ～ 20Aのプログラム方式で設定できます。
・動作表示LED付き、動作点設定が容易です。
・警報出力は、無電圧1トランスファー接点です。

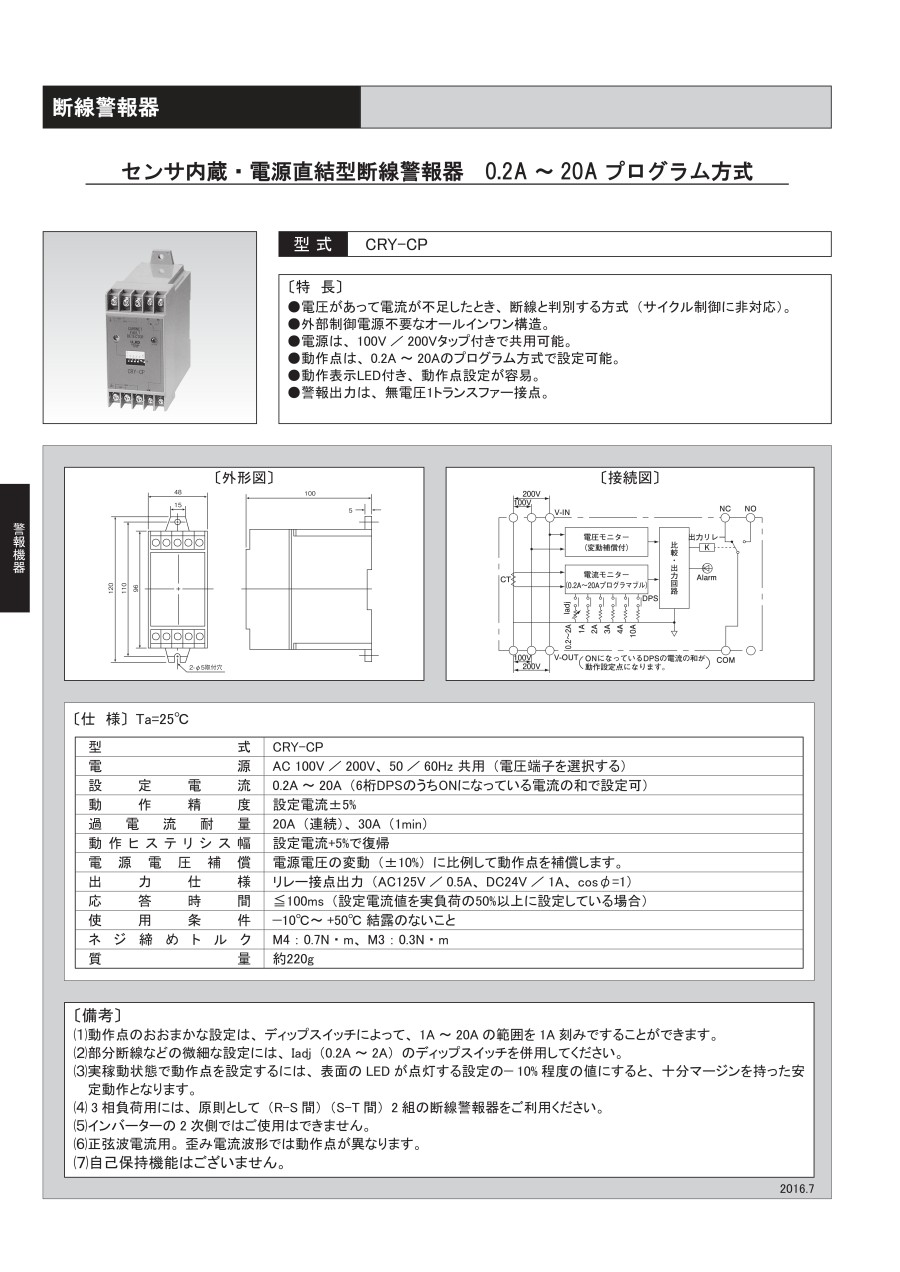

カタログ
