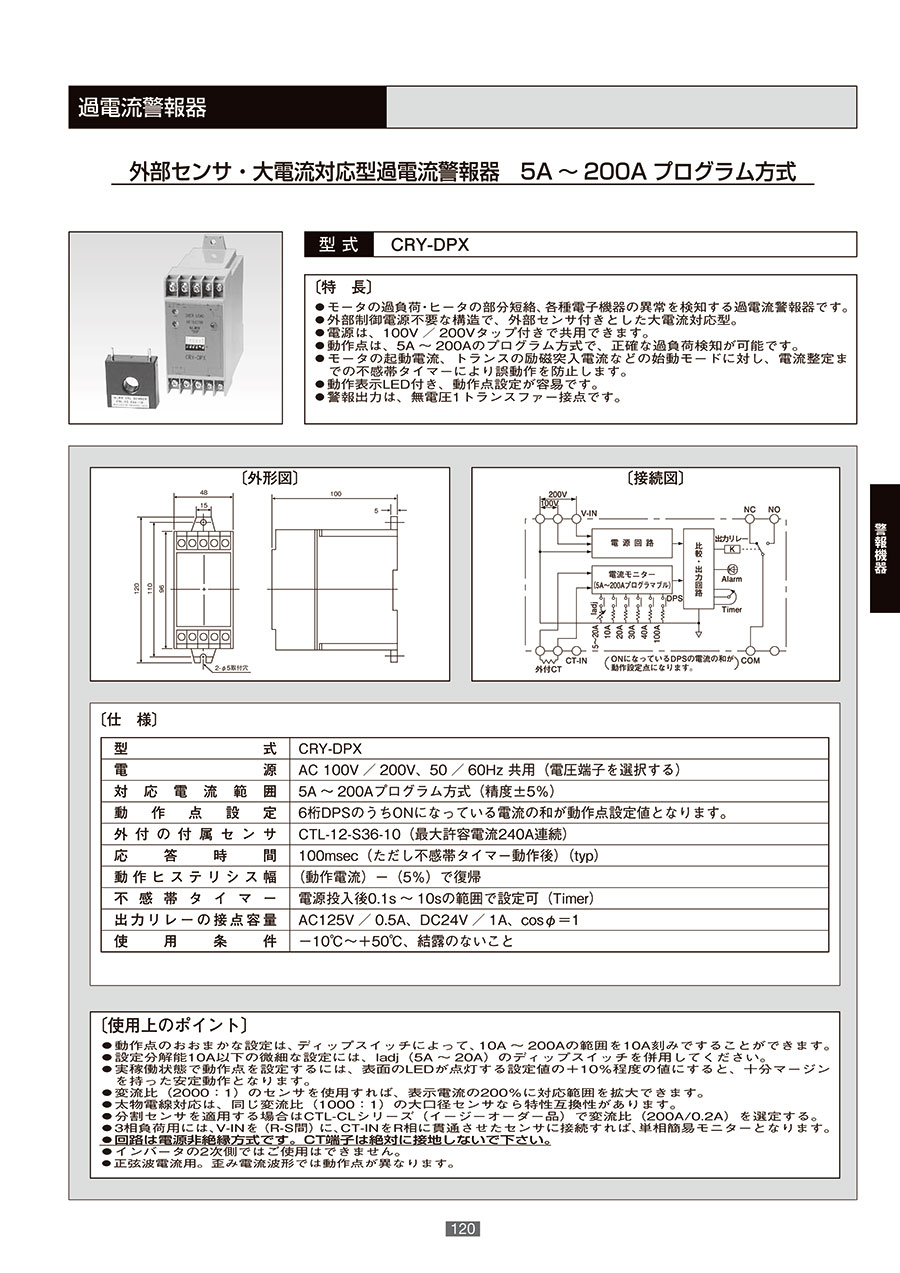

過電流警報器 外部センサ・大電流対応型過電流警報器 5A～200A プログラム方式

外形図

製品仕様

• 動作点のおおまかな設定は、ディップスイッチによって、10A～200Aの範囲を10A刻みですることができます。
• 設定分解能10A以下の微細な設定には、Iadj（5A～20A）のディップスイッチを併用してください。
• 実稼働状態で動作点を設定するには、表面のLEDが点灯する設定値の+10%程度の値にすると、十分マージンを持った安定動作となります。
• 変流比（2000：1）のセンサを使用すれば、表示電流の200%に対応範囲を拡大できます。
• 太物電線対応は、同じ変流比（1000：1）の大口径センサなら特性互換性があります。
• 分割センサを適用する場合はCTL-CLシリーズ（イージーオーダー品）で変流比（200A／0.2A）を選定する。
• 3相負荷用には、V-INを（R-S間）に、CT-INをR相に貫通させたセンサに接続すれば、単相簡易モニターとなります。
• 回路は電源非絶縁方式です。CT端子は絶対に接地しないで下さい。
• インバーターの2次側ではご使用はできません。
• 正弦波電流用。歪み電流波形では動作点が異なります。

使用例

接続図
