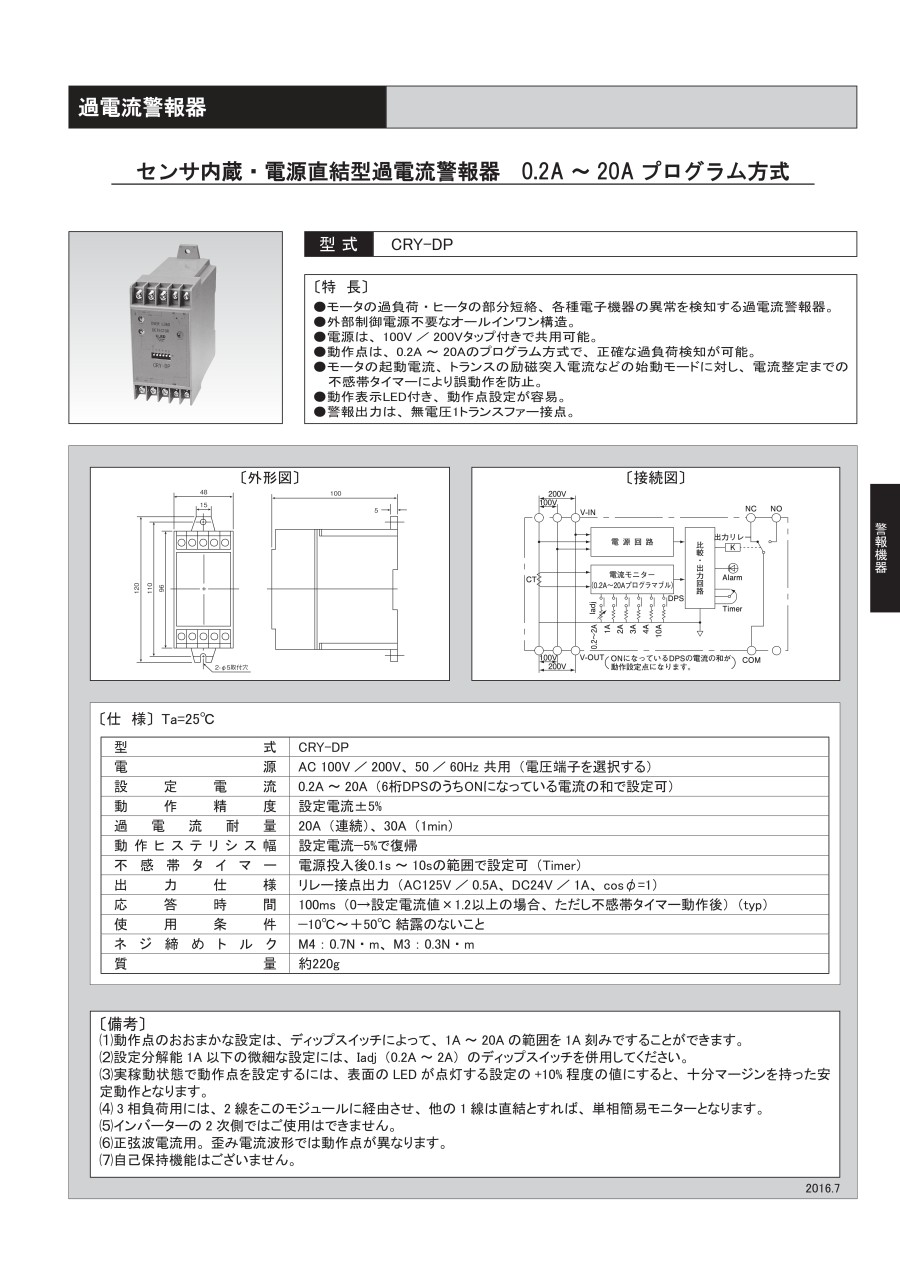

過電流警報器 センサ内蔵・電源直結型過電流警報器 0.2A～20A プログラム方式

外形図

製品仕様

• 外部制御電源不要なオールインワン構造。
• 電源は、100V／200Vタップ付きで共用可能。
• 動作点は、0.2A～20Aのプログラム方式で、正確な過負荷検知が可能。
• モータの起動電流、トランスの励磁突入電流などの始動モードに対し、電流整定までの不感帯タイマーにより誤動作を防止。
• 動作表示LED付き、動作点設定が容易。
• 警報出力は、無電圧1トランスファー接点。

• Ta＝25℃

• 動作点のおおまかな設定は、ディップスイッチによって、1A～20Aの範囲を1A刻みですることができます。
• 設定分解能1A以下の微細な設定には、Iadj（0.2A～2A）のディップスイッチを併用してください。
• 実稼働状態で動作点を設定するには、表面のLEDが点灯する設定の+10%程度の値にすると、十分マージンを持った安定動作となります。
• 3相負荷用には、2線をこのモジュールに経由させ、他の1線は直結とすれば、単相簡易モニターとなります。
• インバーターの2次側ではご使用できません。
• 正弦波電流用。歪み電流波形では動作点が異なります。
• 自己保持機能はございません。

使用例

接続図
