ユー・アール・ディー

通電・漏電検知モジュール漏電検知モジュール（接点出力型）

カタログ |

通常単価(税別): 30,129円

税込単価: 33,142円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：在庫品1日目

【特長】・交流電流センサ（CTL-6-P-Z、6-S-Z）との組合せで漏電また...

適用電流 (A)
0.0025～0.15
入力電流
交流(AC)
固定方法
DINレール取付
幅 W (φ)
24
高さ H (φ)
60
高さ H (mm)
96

CRY-ZPS

CRY-ZPSの仕様・寸法情報

適用電流(A)

0.0025～0.15

入力電流

[交流(AC)] 交流(AC)

固定方法

DINレール取付

幅 W(φ)

高さ H(φ)

高さ H(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

Ta＝25℃

電源		1φ50／60Hz、85～125V／180V～250V、端子選択（正弦波）
設定電流		2.5mA～150mA（6桁DPSのうちONになっている電流の和で2.5mA刻みに設定可）
動作精度		定格電流±5%（2.5mAレンジでは±10%）
過電流耐量		10A（連続）、150A（1s）／CT一次側電流
動作ヒステリシス幅		設定電流を超えたら、出力接点ON（メーク接点）、設定電流-10%で復帰
出力仕様		リレー接点出力（AC250V／3A、DC30V／3Acosφ＝1）
応答時間		500ms（0→設定値の200%に立上った時）（typ）
動作表示		リレー動作時、パネル表面のLED同時点灯
安定動作条件		電源投入1秒後、1秒以内の電源ON／OFFは動作不定
内部消費電力		15VA以下
耐電圧		AC2000V（50／60Hz）、1min（電源端子一括-出力端子一括間）
絶縁抵抗		DC500V、≧5MΩ（電源端子一括-出力端子一括間）
適用電流センサ		純正組合せ：CTL-6-P-Z、CTL-6-S-Z
適用電流センサ		オプション：CTU-22-CLF（動作点は表示値の約3倍になります）
使用条件		-10℃～+50℃ 結露のないこと
端子台適合電線	電源接続	AWG14～22／単線または撚り線
端子台適合電線	CT接続	AWG16～26／単線または撚り線
質量		約70g

回路は電源非絶縁方式です。CT端子は絶対接地しないでください。
インバーターの2次側ではご使用できません。
棒端子は端子の形状により接続が不可能となる場合がございますのでご注意ください。
自己保持機能はございません。

使用例

接続図

型番リスト

表示件数

型番

CRY-ZPS

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

30,129円

( 33,142円 )

5日目

詳細情報

基本情報

基本情報

【特長】
・交流電流センサ（CTL-6-P-Z、6-S-Z）との組合せで漏電または微少な電流を検出して、アラームを出すモジュールです。
・電源AC85 ～ 250Vと、広い電源対応。
・検出電流は、2.5mA ～ 150mA・プログラム方式。
・動作表示LED付で、設定確認が容易です。

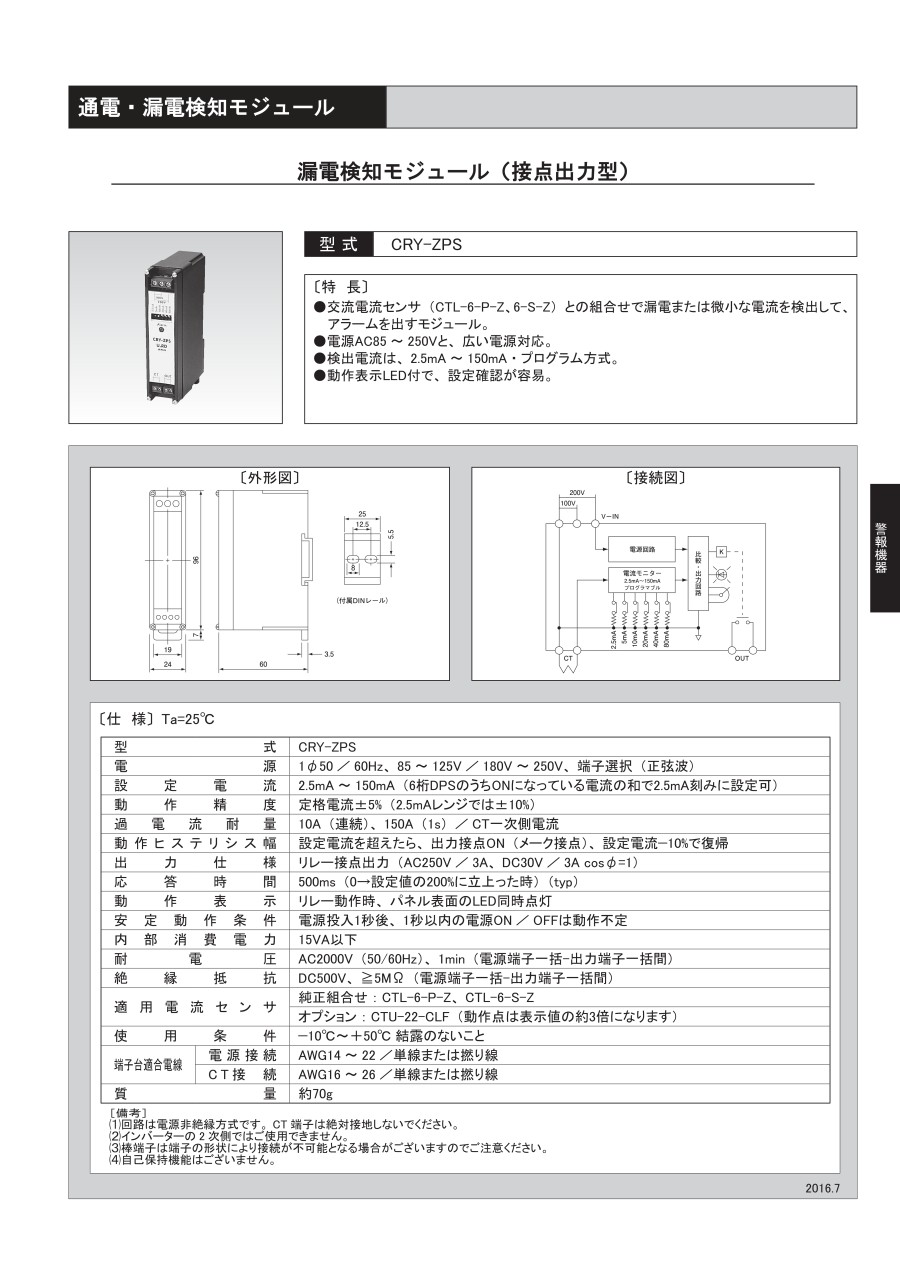

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

通電・漏電検知モジュール漏電検知モジュール（接点出力型）の型番CRY-ZPSのページです。型番CRY-ZPSに関する仕様情報を記載しております。
