通電・漏電検知モジュール小型・交流無電源電流リレー（トランジスタ出力型）

カタログ |

通常単価(税別): 8,389円

税込単価: 9,228円

通常出荷日：在庫品1日目当日出荷可能

【特長】・交流電流センサと通電検知回路をパッケージ化した、オールインワン構造です。・無電源で、モジュー...

【規格変更】
CTU-8-CS50の端子長さが2016年4月生産分より、約5mm⇒約7mmに変更になりました。
外観の変更のみで、性能に変更はございません。

よく一緒に見られています

ユー・アール・ディー

通常出荷日：5 日目

よく一緒に見られています

ユー・アール・ディー

通常出荷日：在庫品1日目

CTU-8-CS50

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

CTU-8-CS50の仕様・寸法情報

適用電流(A)

2～50

入力電流

[交流(AC)] 交流(AC)

貫通穴(φ)

8.5X17.5

固定方法

パネル取付

幅 W(φ)

高さ H(φ)

高さ H(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式	CTU-8-CS50
動作電流低レンジ	DPS （左ON右OFF）、トリマー（左）時計まわりで2A→10A_AC
動作電流高レンジ	DPS （右ON左OFF）、トリマー（右）時計まわりで10A→50A_AC
過電流耐量	200A（連続）
動作ヒステリシス幅	設定電流-5%で出力OFF
ONデレー	0.2s／0→50A～0.5s／0→2A （typ）
OFFデレー	0.05s／50A→0～0.1s／2A→0 （typ）
出力仕様	エミッタ接地・オープンコレクタ出力（MAX DC60V／25mA）
動作表示	出力に直流用負荷を接続したときLEDで表示します
耐電圧	AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）
使用条件	-20℃～+60℃、≦80%RH 結露のないこと
出力端子	2.8X0.5X5L 端子
ネジ締めトルク	0.7N・m
質量	約65g

Ta=25℃

［備考］
（1）2A以下の微小電流で動作させたい場合は、検出する電線をモジュールの貫通穴にNターンすることで動作感度はN倍になります。
（2）実負荷で動作点を設定する場合は、出力に動作させるリレー・抵抗等を接続し、LED表示を見ながら設定用トリマーを調整すると便利です。
（3）ONデレーを短くしたい場合は、検出する電線をNターンして、なるべく動作電流設定の高いところで使用してください。
（4）取付けはハンダ付けを推奨しております。
（5）自己保持機能はございません。

技術情報・設計アイデア

接続図

型番リスト

表示件数

型番

CTU-8-CS50

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

8,389円

( 9,228円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・交流電流センサと通電検知回路をパッケージ化した、オールインワン構造です。
・無電源で、モジュールの貫通穴に電線を通すだけで、オープンコレクタ出力が得られます。
・動作点は、2-10A（AC）／10-50A（AC）レンジ切替と設定トリマーにより設定できます。
・200Aを超えない範囲で、過電流でも正常に動作します。
・50Hz／60Hz正弦波専用。（波形歪がある場合は動作点が変わります）

ご注意

【規格変更】
CTU-8-CS50の端子長さが2016年4月生産分より、約5mm⇒約7mmに変更になりました。
外観の変更のみで、性能に変更はございません。

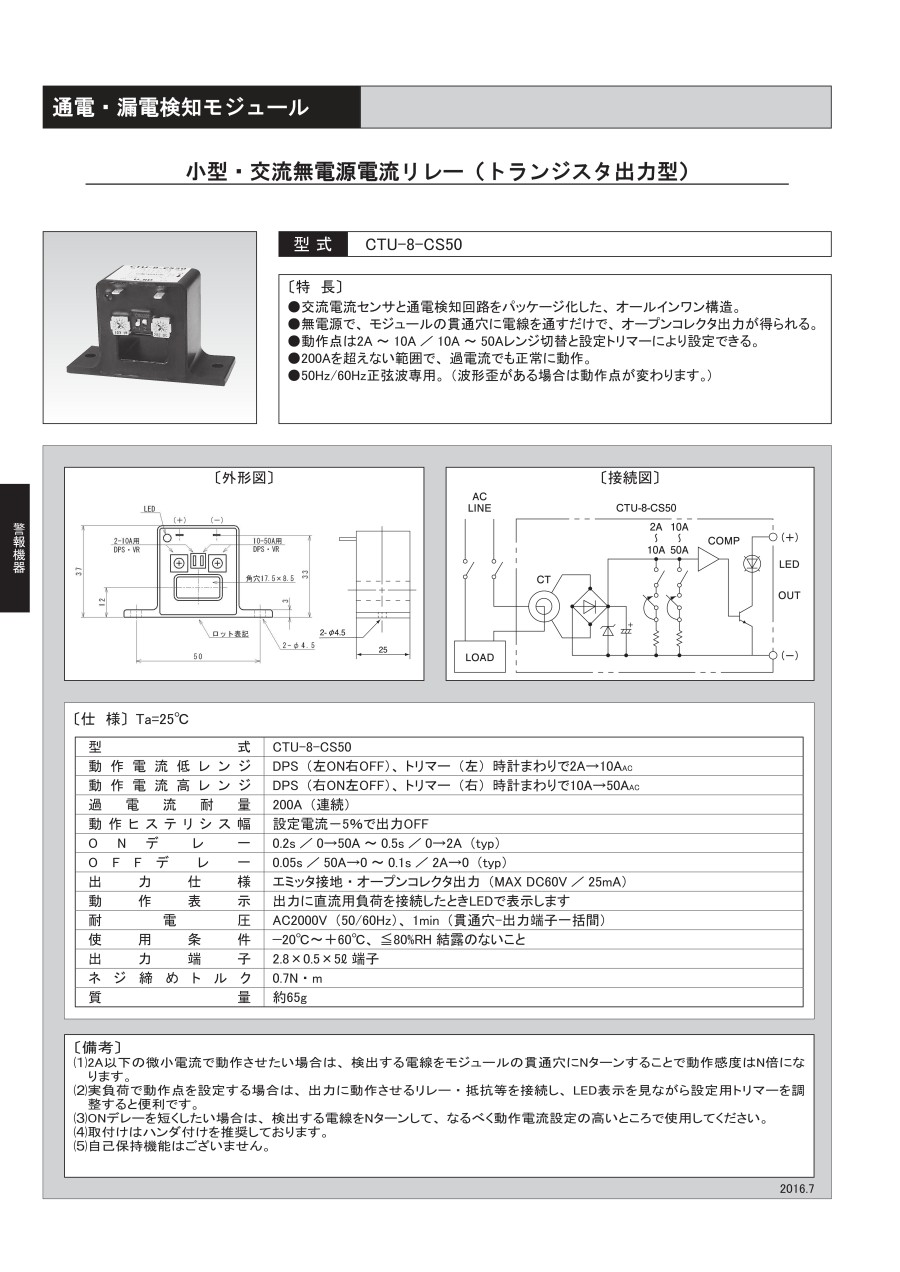

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

通電・漏電検知モジュール小型・交流無電源電流リレー（トランジスタ出力型）の型番CTU-8-CS50のページです。型番CTU-8-CS50に関する仕様情報を記載しております。
