サーボ式直流電流センサ ゼロ磁束方式の広周波数帯域・精密計測用
- 通常単価(税別)
- 20,498円～21,923円
- 税込単価
- 22,548円～24,115円
【特長】・鉄芯・ホール素子・フィードバックコイルにより構成されるゼロ磁束方式の電流センサです。・センサ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

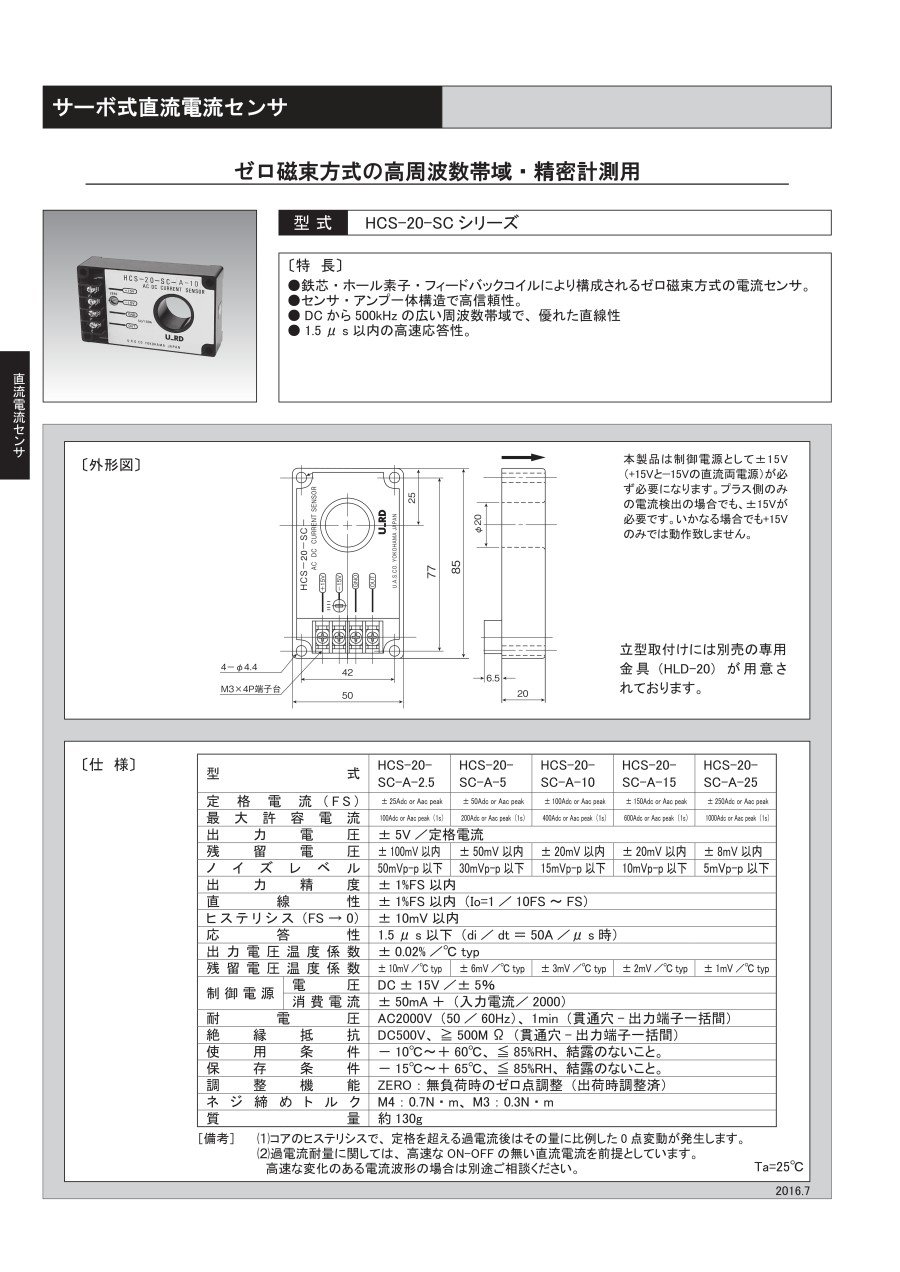

外形図
本製品は制御電源として±15V（+15Vと‐15Vの直流両電源）が必ず必要になります。
プラス側のみの電流検出の場合でも、±15Vが必要です。
いかなる場合でも+15Vのみでは動作致しません。
立型取付けには別売の専用金具（HLD-20）が用意されております。
製品仕様
| 型式 | HCS-20-SC-A-2.5 | HCS-20-SC-A-5 | HCS-20-SC-A-10 | HCS-20-SC-A-15 | HCS-20-SC-A-25 | |
|---|---|---|---|---|---|---|
| 定格電流（FS） | ±25Adc or Aac peak | ±50Adc or Aac peak | ±100Adc or Aac peak | ±150Adc or Aac peak | ±250Adc or Aac peak | |
| 最大許容電流 | 100Adc or Aac peak（1s） | 200Adc or Aac peak（1s） | 400Adc or Aac peak（1s） | 600Adc or Aac peak（1s） | 1000Adc or Aac peak（1s） | |
| 出力電圧 | ±5V／定格電流 | |||||
| 残留電圧 | ±100mV以内 | ±50mV以内 | ±20mV以内 | ±20mV以内 | ±8mV以内 | |
| ノイズレベル | 50mVp-p以下 | 30mVp-p以下 | 15mVp-p以下 | 10mVp-p以下 | 5mVp-p以下 | |
| 出力精度 | ±1%FS以内 | |||||
| 直線性 | ±1%FS以内 （Io=1/10FS～FS） | |||||
| ヒステリシス（FS→0） | ±10mV以内 | |||||
| 応答性 | 1.5μSs以下 （di／dt＝50A／2μs時） | |||||
| 出力電圧温度係数 | ±0.02%/℃ typ | |||||
| 残留電圧温度係数 | ±10mV/℃ typ | ±6mV/℃ typ | ±3mV/℃ typ | ±2mV/℃ typ | ±1mV/℃ typ | |
| 制御電源 | 電圧 | DC±15V±5% | ||||
| 消費電流 | ±50mA+（入力電流／2,000） | |||||
| 耐電圧 | AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間） | |||||
| 絶縁抵抗 | DC500V、≧500MΩ （貫通穴-出力端子一括間） | |||||
| 使用条件 | -10℃～+60℃、≦85%RH、結露のないこと。 | |||||
| 保存条件 | -15℃～+65℃、≦85%RH、結露のないこと。 | |||||
| 調整機能 | ZERO:無負荷時のゼロ点調整（出荷時調整済） | |||||
| ネジ締めトルク | M4：0.7N・m、M3：0.3N・m | |||||
| 質量 | 約130g | |||||
Ta=25℃
［備考］
（1）コアのヒステリシスで、定格を超える過電流後はその量に比例した0点変動が発生します
（2）過電流耐量に関しては、高速なON-OFFの無い直流電流を前提としています。
技術情報・設計アイデア
制御ブロック図
接続図
性能・試験情報
出力電圧特性
周波数特性
出力波形1
出力波形2
型番リスト
