電線クランプ型直流分割センサ電線クランプ取付用・分割型（両電源対応・50～500A）

Name: 電線クランプ型直流分割センサ 電線クランプ取付用・分割型（両電源対応・50～500A）
Brand: ユー・アール・ディー
SKU: 221000835584
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 11,990円～17,325円

税込単価: 13,189円～19,058円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

平均値整流型電流変換器クランプ式センサ・変換器一体型電流変換器 5A～500A

4.3

通常価格(税別)： 4,339円 (税込価格：4,773円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

汎用直流電流センサ・貫通型パネル取付用/±15V電源対応

通常価格(税別)： 8,381円 (税込価格：9,219円)

通常出荷日：在庫品1日目

【特長】・センサ、アンプ一体の分割型、電線ワンタッチクランプ構造。・絶縁計測が...

詳細情報を確認する

入力電流
直流(DC)
固定方法
固定なし

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式	HCS-10-50APCLS	HCS-16-100APCLS	HCS-24-250APCLS	HCS-36-500APCLS
定格電流（FS）	±50A	±100A	±250A	±500A
最大電流	±150A	±150A	±625A	±1250A
出力電圧	±4V／定格電流（推奨負荷抵抗≧10kΩ）
残留電圧	±30mV以内（無負荷）		±20mV以内（無負荷）
ノイズレベル	20mVp-p以下（無負荷）		10mVp-p以下（無負荷）
出力精度	±1%FS以内
直線性	±1%FS以内
ヒステリシス（FS→0）	±15mV以内
応答性	3μs以下（di／dt＝FS／2μs時）
出力電圧温度係数	±0.1%／℃ typ
残留電圧温度係数	±1mV/℃ typ
制御電源	DC±15V±5% （25mA typ）両電源
耐電圧	AC1500V（50/60Hz）、1min（貫通穴-出力リード線端末一括間）
絶縁抵抗	DC500V、500MΩ （貫通穴-出力端子リード線端末一括間）
使用条件	-10℃～+60℃、≦85%RH、結露のないこと。
保存条件	-15℃～+65℃、≦85%RH、結露のないこと。
接続リード線	VVC-φ0.18X7-4C L=300
質量	約35g	約60g	約150g	約190g

Ta=25℃

［備考］
（1）コアのヒステリシスで、定格を超える過電流後はその量に比例した0点変動が発生します。
（2）出力は各種変動要因を含むので実用範囲は定格の5%以上の領域をお奨めします。
（3）連続での使用は、最大電流を超えないこと
（4）高周波・大電流の用途では、コアロスによる加熱の可能性が有ります。（250APCLS, 500APCLS）

規格表

本製品は制御電源として±15V（+15Vと‐15Vの直流両電源）が必ず必要になります。
プラス側のみの電流検出の場合でも、±15Vが必要です。
いかなる場合でも+15Vのみでは動作致しません。

技術情報・設計アイデア

制御ブロック図

接続図

性能・試験情報

出力電圧特性

周波数特性

出力波形1

出力波形2

型番リスト

表示件数

型番

適用電流

(A)

貫通穴

(φ)

幅 W

(φ)

高さ H

(φ)

幅 W

(mm)

最小発注数量

-50～50	10	23	38.5	26	1個
-100～100	16	29	44.5	31	1個
-250～250	24	45	64	34	1個
-500～500	36	57	80	38	1個

通常単価(税別) (税込単価)	通常出荷日

11,990円 ( 13,189円 )	在庫品1日目当日出荷可能
13,353円 ( 14,688円 )	在庫品1日目当日出荷可能
14,681円 ( 16,149円 )	在庫品1日目当日出荷可能
17,325円 ( 19,058円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・センサ、アンプ一体の分割型、電線ワンタッチクランプ構造。
・絶縁計測ができる。
・±15V電源対応、±電圧出力で方向判別が可能。

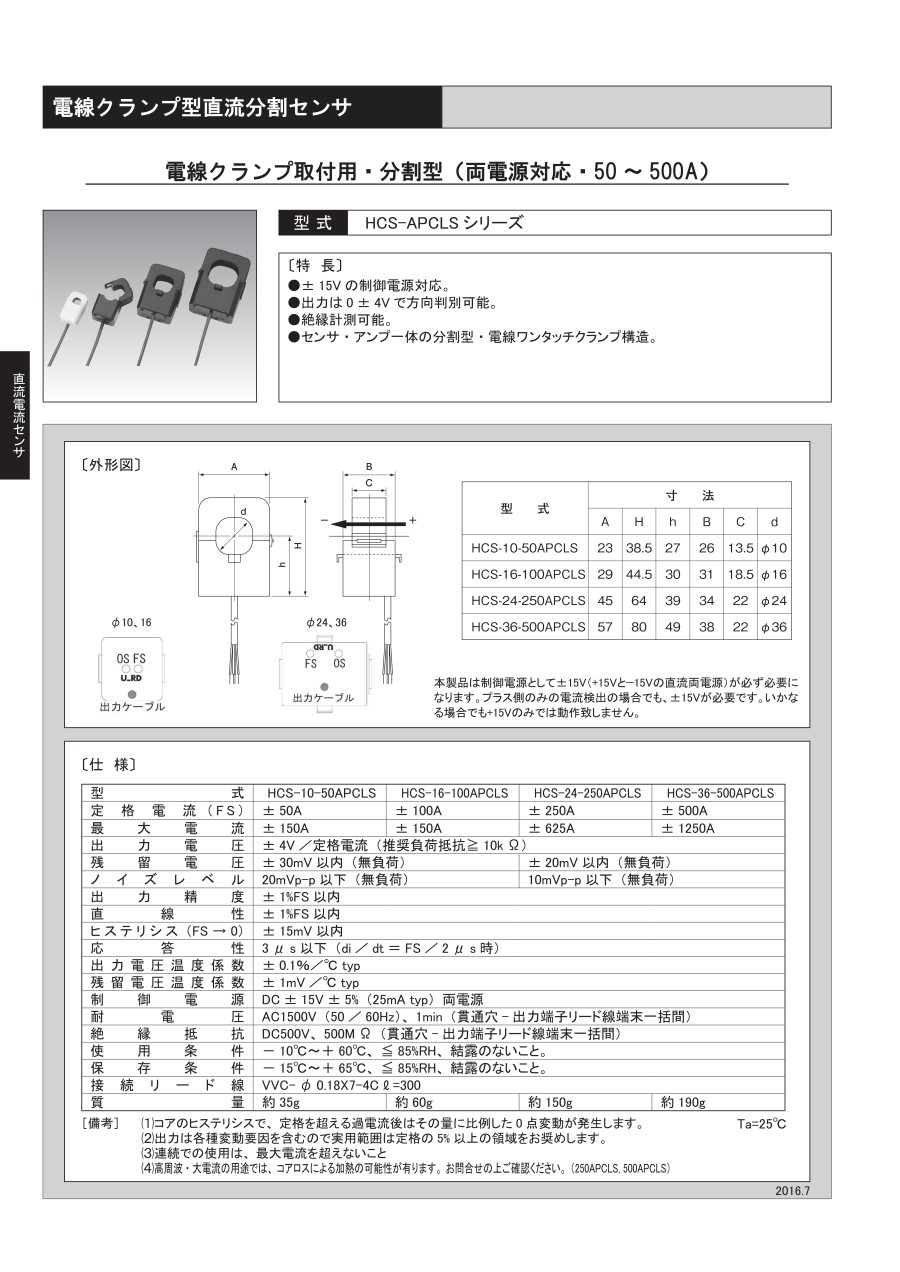

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

電線クランプ型直流分割センサ電線クランプ取付用・分割型（両電源対応・50～500A）のレビュー
