汎用直流電流センサ・貫通型 パネル取付用/＋8V～＋16V電源対応
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,458円～11,665円特別価格
- 税込単価
- 9,304円～12,832円特別価格
【特長】・センサ・アンプ一体構造で高信頼性。・絶縁計測ができる。・DC～20K...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
HCS-20-AS
HCS-36-AS
製品仕様
| 型式 | HCS-20- （定格電流） -AS | HCS-36- （定格電流） -AS | ||||
|---|---|---|---|---|---|---|
| 定格電流（FS） | ±50A | ±100A | ±150A | ±200A | ±200A | ±500A |
| 出力電圧 | 2.5V±2V（無負荷時2.5Vを中心に±2Vの出力幅、推奨負荷抵抗≧10kΩ） | |||||
| 残留電圧 | 2.5V±20mV以内（無負荷、電源+12V） | |||||
| ノイズレベル | 10mVp-p以下（無負荷） | |||||
| 直線性 | ±1%FS以内 | |||||
| ヒステリシス（FS→0） | ±15mV以内 | |||||
| 応答性 | 3μs以下 （di／dt＝FS／2μs時） | |||||
| 出力電圧温度係数 | ±0.15%／℃ typ | |||||
| 残留電圧温度係数 | ±1.5mV/℃ typ | ±1mV/℃ typ | ||||
| 制御電源 | DC+8V～+16V 単電源 （25mA typ／DC+12V、45mA typ／DC16V） | |||||
| 耐電圧 | AC2500V（50／60Hz）、1min（貫通穴-出力端子一括間） | |||||
| 絶縁抵抗 | DC500V、≧500MΩ （貫通穴-出力端子一括間） | |||||
| 使用条件 | -10℃～+60℃、≦85%RH、結露のないこと。 | |||||
| 保存条件 | -15℃～+65℃、≦85%RH、結露のないこと。 | |||||
| 調整機能 | FS:最大出力調整、OS:無負荷時のゼロ点調整 （出荷時調整済み） | |||||
| 接続コネクタ | 5045-04 （モレックス） | |||||
| ネジ締めトルク | 0.3N・m | 0.7N・m | ||||
| 質量 | 約45g | 約140g | ||||
Ta=25℃
［備考］
（1）コアのヒステリシスで、定格を越える過電流後はその量に比例した0点変動が発生します。
（2）出力は各種変動要因を含むので実用範囲は定格の5%以上の領域をお奨めします。
（3）連続での使用は、最大電流を超えないこと
（4）高周波・大電流の用途では、コアロスによる加熱の可能性が有ります。
技術情報・設計アイデア
制御ブロック図
接続図
性能・試験情報
出力電圧特性
周波数特性
出力波形1
出力波形2
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,632円 ( 9,495円 ) | 在庫品1日目当日出荷可能 |
8,654円7,355円 ( 8,091円 ) | 在庫品1日目当日出荷可能 |
8,632円 ( 9,495円 ) | 5日目 |
8,458円 ( 9,304円 ) | 9日目 |
9,241円 ( 10,165円 ) | 9日目 |
11,665円 ( 12,832円 ) | 19日目 |
詳細情報
基本情報
【特長】
・センサ・アンプ一体構造で高信頼性。
・絶縁計測ができる。
・DC～20KHz 帯の高周波までの計測が可能（高周波でのご使用の場合定格電流まで使用できなくなる場合がございます）。
・3μS以内の高速応答性。

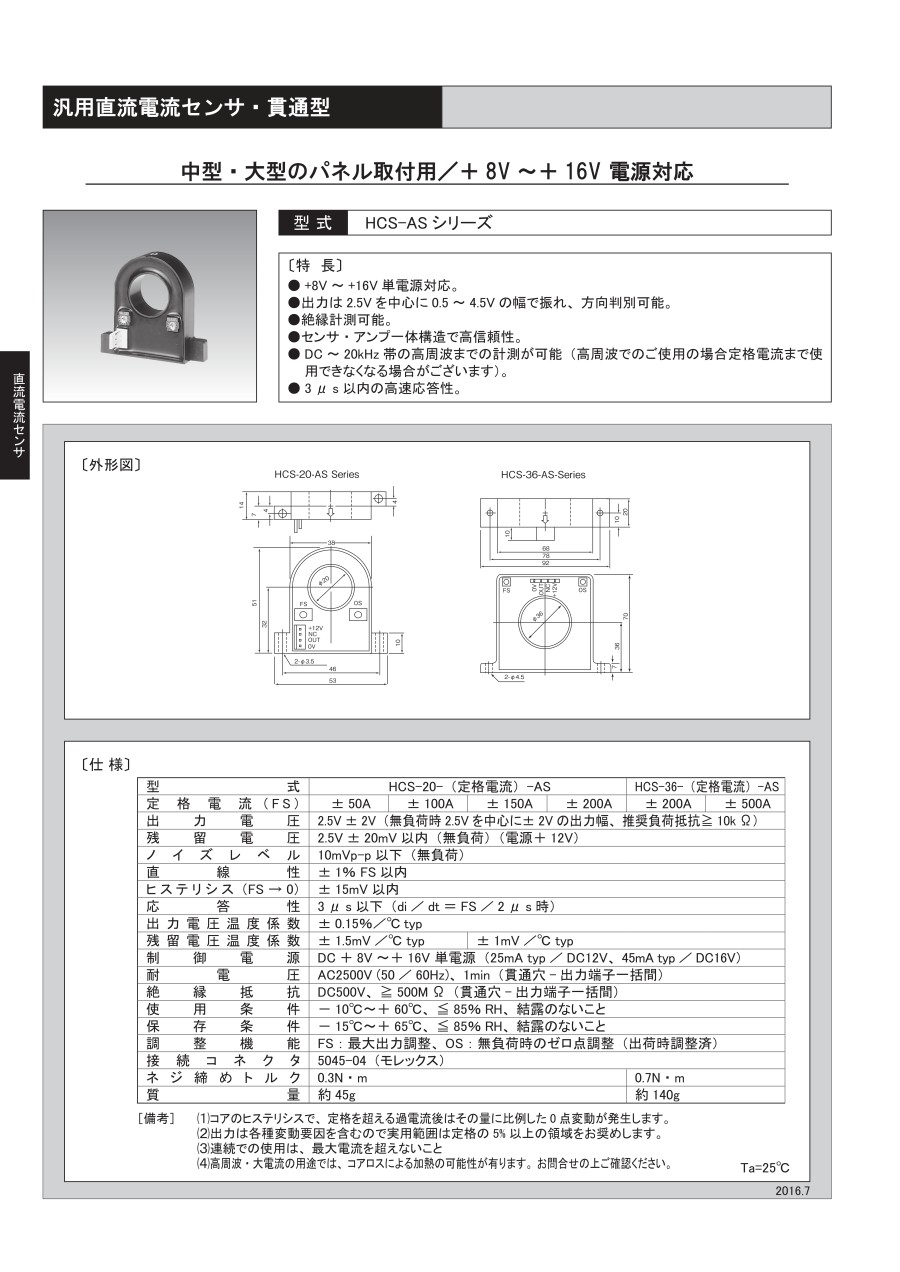

カタログ
