メカニカル部品技術窓口

確定しました

タイプ
~mm
- CTL-6-W
出荷日
- すべて
- 当日出荷可能

ユー・アール・ディー

LED表示器 C.T.LIGHT

カタログ |

通常単価(税別): 1,678円

税込単価: 1,846円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユー・アール・ディー

通常出荷日：5 日目

【特長】・小型の電流トランス（CT）と発光表示用LEDを一体のケースに封止した...

適用電流 (A)
1～20
入力電流
交流(AC)
貫通穴 (φ)
5.8
固定方法
固定なし
幅 W (φ)
21
高さ H (φ)
25
幅 W (mm)
10

CTL-6-W

CTL-6-Wの仕様・寸法情報

適用電流(A)

1～20

入力電流

[交流(AC)] 交流(AC)

貫通穴(φ)

5.8

固定方法

固定なし

幅 W(φ)

高さ H(φ)

幅 W(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

適用電線径	φ5.8以下
許容貫通電流	1～20A（連続） 50A（1分） 100A（1秒）
最小発光電流	1A
使用条件	-20～75℃

使用例

ヒータなどの断線を簡単に表示する
負荷表示用のパイロットランプとして、負荷の軽重も視認できる。
スイッチなどの切忘れ防止
配電盤の負荷状況インジケータ

型番リスト

表示件数

型番

CTL-6-W

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,678円

( 1,846円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・小型の電流トランス（CT）と発光表示用LEDを一体のケースに封止した構造。
・交流電流が流れる電線を中心の穴に貫通させるだけで、通電状況をモニターできる簡便で信頼性の高いLED表示器です。

カタログ

商品TOP

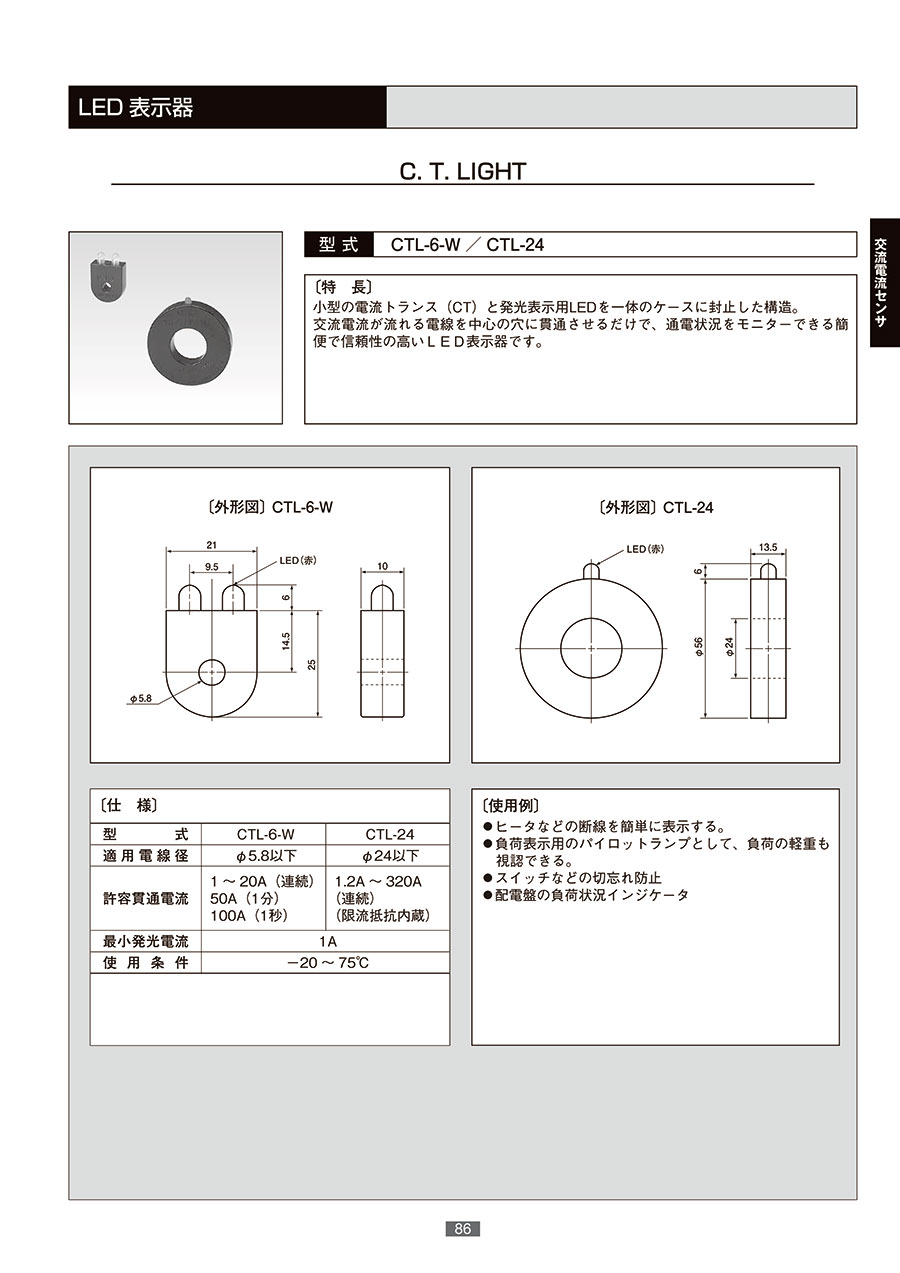

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LED表示器 C.T.LIGHTの型番CTL-6-Wのページです。型番CTL-6-Wに関する仕様情報を記載しております。
