商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

Ta＝25℃

適用電流	0.01～200Arms、R_L＝10Ω
最大許容電流	200Arms連続（50Hz～100kHz 正弦波,R_L＝10Ω）
対応周波数	50Hz～500kHz（Io＝1A、R_L＝10Ω）（R_L＝10Ωの時の低周波は低電流域でも飽和する為ご注意下さい。
出力特性	出力電圧特性図参照
直線性	±3%FS
二次巻数（n）	250±2ターン
二次巻線抵抗	1.4Ω（参考値）
耐電圧	AC2000V（50／60Hz）、1min（貫通穴-出力端子一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力端子一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	PBT樹脂ケース、エポキシ片面充填封止
出力端子	φ2.36×9L（丸ピン）錫メッキ付
ネジ締めトルク	0.3N・m
質量	約52g

高周波アプリケーションでは、小型CTでも二次側には、大電力が発生します。
特に二次側開放では、焼損に至りますので、充分な安全対策を考慮してください。
高周波大電流では、コアロスによる発熱を低減させるため、二次側の負荷抵抗は極力低い値で使用することを、お奨めします。
大電流でのご使用の場合は、周波数により最大許容電流をディレーティングする必要があります。

性能・試験情報

出力電圧特性

高周波電流対応型 CT 中型高周波電流用・PC板/パネル取付両用 -50Hz～500KHz- 性能01

周波数特性

高周波電流対応型 CT 中型高周波電流用・PC板/パネル取付両用 -50Hz～500KHz- 性能02

型番リスト

表示件数

型番

CTL-12-S30-2.5Z

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

4,451円

( 4,896円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・中型・高周波帯域のCT（電流トランス）です。
・最高500KHz・200Aまでの電流を非接触で検出でき電流線に対してほとんど負荷になりません。
・インバータ・電磁調理器・高周波スイッチング電源などの交流高周波電流の検出・制御に応用できます。

カタログ

商品TOP

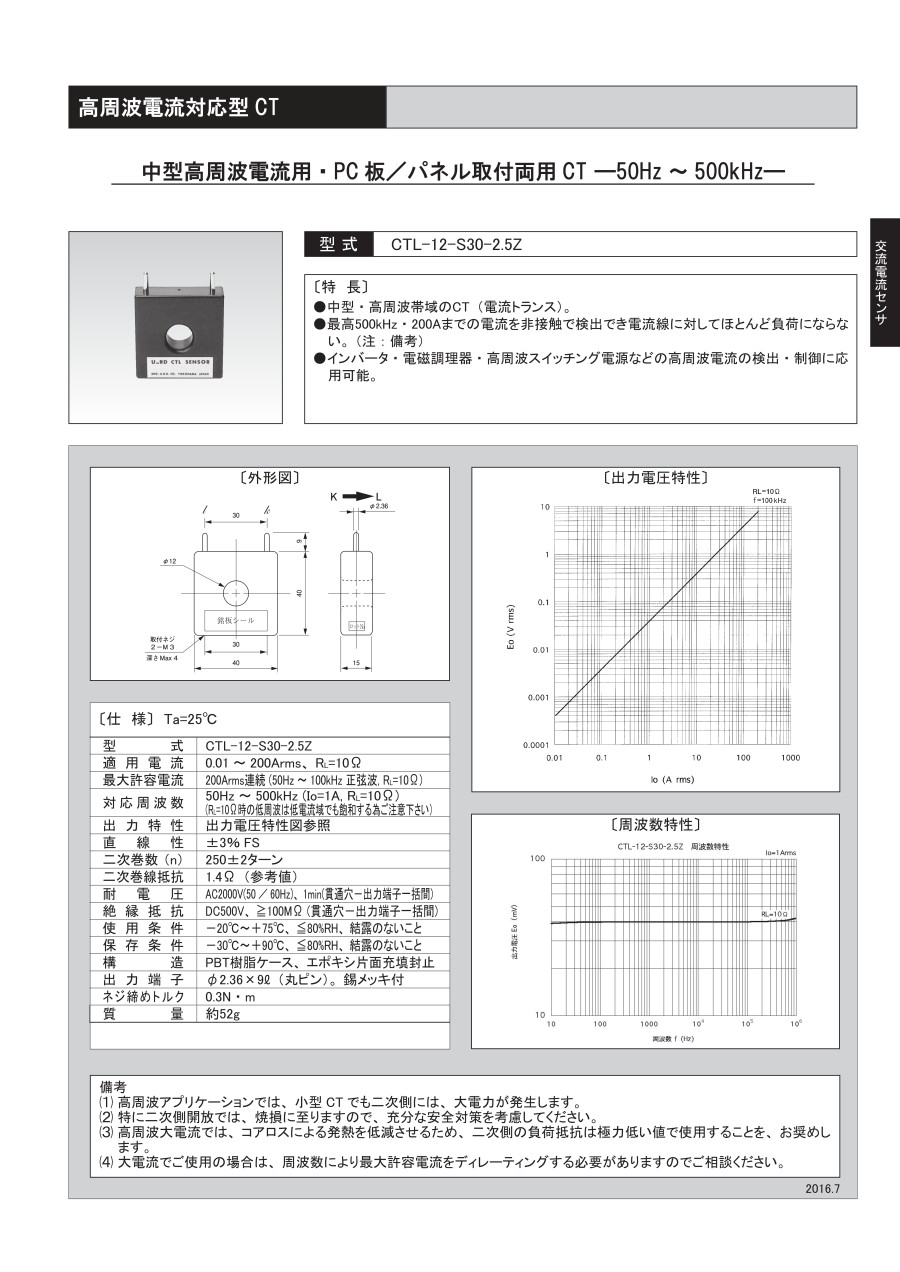

カタログ (見開き版)
